Opis produktu

W środku.Produkcja półprzewodników,krzemu na izolacji(Władze państwowe) technologia jest produkcjąSilikonurządzenia półprzewodnikowe w warstwnym krzemowym łączniku silikonowympodłoża, aby zmniejszyćpojemność pasożytniczaUrządzenia oparte na SOI różnią się od konwencjonalnych urządzeń zbudowanych z krzemu tym, że połączenie krzemu znajduje się powyżejizolacja elektryczna, zazwyczajdwutlenek krzemulubSaphir.Wybór izolacji zależy w dużej mierze od zamierzonego zastosowania, a szafir jest stosowany do zastosowań o wysokiej częstotliwości radiowej (RF) i wrażliwych na promieniowanie,i dwutlenku krzemu w celu zmniejszenia efektów krótkich kanałów w innych urządzeniach mikroelektronicznych.



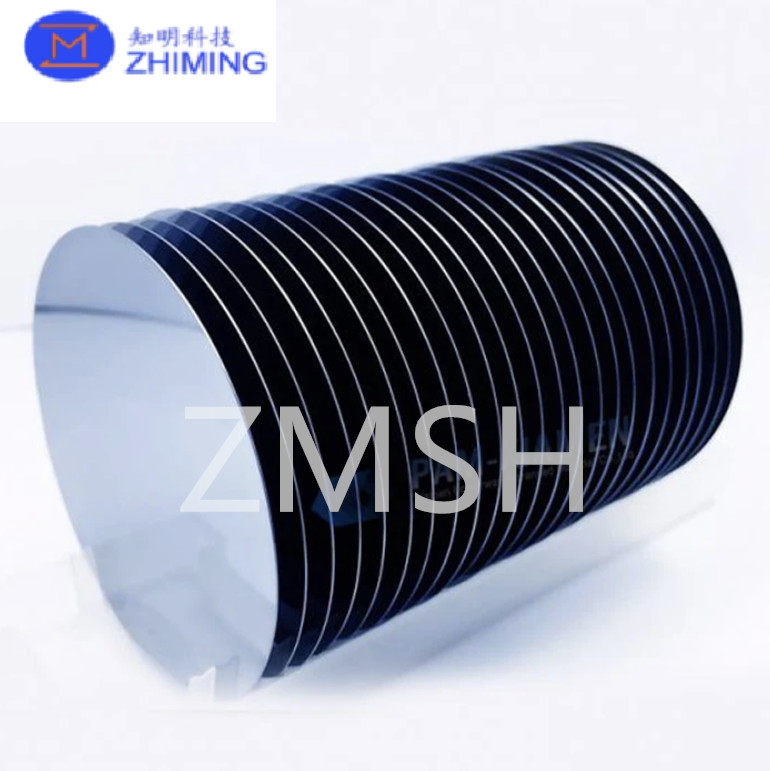

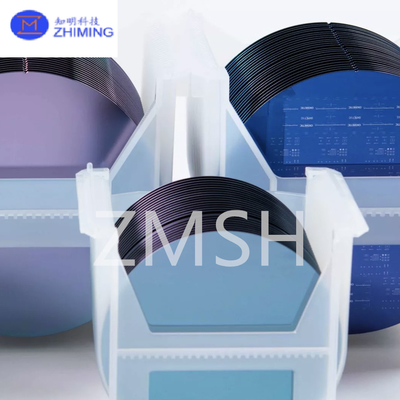

Wafery krzemowe Krzem na izolatorze Krzem półprzewodnik Przemysł mikroelektroniczny Wielowymiarowy 0Wafery krzemowe Krzem na izolatorze Krzem półprzewodnik Przemysł mikroelektroniczny Wielowymiarowy 1




Cechy

- Wyższa wydajność elektryczna: struktura SOI zmniejsza pasożytniczą pojemność między tranzystorami, zmniejsza zużycie energii i poprawia prędkość przełączania,który nadaje się do układów scalonych o wysokiej wydajności.



- Niskie zużycie energii: zdolność technologii SOI do pracy przy niższych napięciach znacząco zmniejsza zużycie energii statycznej i dynamicznej,sprawiając, że jest odpowiedni do urządzeń mobilnych i innych zastosowań wymagających wysokiej efektywności energetycznej.



- Dobre zarządzanie cieplne: warstwa izolacyjna płytki SOI zapewnia lepszą izolację cieplną i poprawia działanie rozpraszania ciepła,pomoc w poprawie stabilności i niezawodności urządzenia.



- Wysoka integracja: technologia SOI umożliwia wyższy poziom integracji, dzięki czemu konstrukcja jest bardziej kompaktowa i może realizować więcej funkcji na mniejszym obszarze.



-Odporność na promieniowanie: Materiały SOI są mniej wrażliwe na promieniowanie i nadają się do zastosowań w przemyśle lotniczym i innych środowiskach o wysokim promieniowaniu.



-Dobra izolacja: warstwa izolacyjna skutecznie zmniejsza zakłócenia między urządzeniami i poprawia ogólną wydajność obwodu.



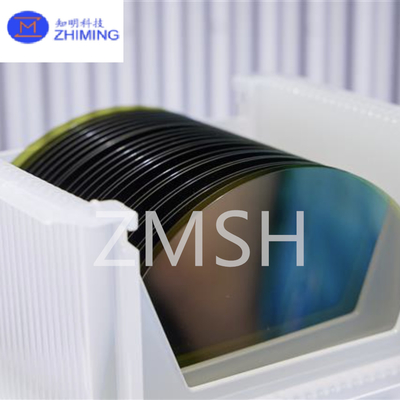

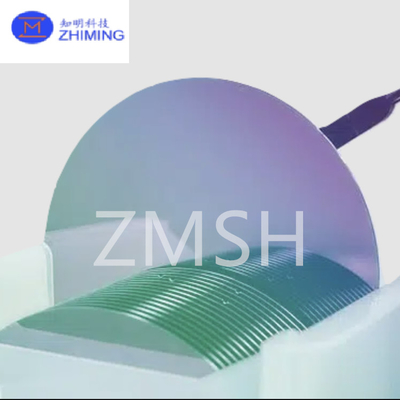

Wafery krzemowe Krzem na izolatorze Krzem półprzewodnik Przemysł mikroelektroniczny Wielowymiarowy 2Wafery krzemowe Krzem na izolatorze Krzem półprzewodnik Przemysł mikroelektroniczny Wielowymiarowy 3




Metoda wzrostu

1. SIMOX

Technologia SIMOX składa się głównie z dwóch procesów: po pierwsze, jony tlenu są wstrzykiwane do kryształu krzemu, tworząc warstwę wtryskową tlenu o wysokim stężeniu.Aby zapobiec krystalizacji krzemu podczas procesu wtrysku, podczas procesu wtrysku musi być utrzymywana pewna temperatura w podłożu, a następnie wysokiej temperatury grzanie zmniejsza lub eliminuje wady powstałe podczas wtrysku,tak, że wstrzykiwany tlen reaguje z krzemu tworząc izolacyjną warstwęJednak proces ten jest kosztowny i stopniowo wycofywany.



Wafery krzemowe Krzem na izolatorze Krzem półprzewodnik Przemysł mikroelektroniczny Wielowymiarowy 4



2BESOI

BESOI składa się głównie z dwóch etapów procesu: (1) wiązanie: dwie polerowane płytki krzemowe z wysokiej jakości tlenem cieplnym rosnącym na powierzchni są ściśle czyszczone,a następnie połączone za pomocą siły van der Waals w super czyste środowisko, a następnie wygrzewanie przy wysokiej temperaturze w celu poprawy siły wiązania; (2) Wygrzewanie z tyłu: z jednym kawałkiem jako podłoża,pozostała płytka krzemowa jest mielona i polerowana do wymaganej grubości w celu utworzenia pojedynczej folii krzemowej na izolatorze.

Mechanizm wiązania procesu polega na tym, że gdy dwie płaskie, hydrofilowe powierzchnie (takie jak utlenione płytki krzemowe) są umieszczone naprzeciwko siebie, wiązanie następuje naturalnie, nawet w temperaturze pokojowej.Ogólnie uważa się, że wiązanie jest spowodowane wzajemnym przyciąganiem grup hydroksylowych (OH-) adsorbowanych na dwóch powierzchniach w celu utworzenia wiązań wodorowychW celu zwiększenia wytrzymałości wiązania wymagana jest również późniejsza obróbka cieplna, a następujące reakcje występują zazwyczaj przy grzaniu cieplnym powyżej 300 °C:

Si-OH + OH-Si → Si-O-Si + H2O



3Mądry cięcie.

Smart Cut jest główną technologią przygotowywania cienkich folii krzemowych monokrystalicznych na izolacjach w kraju i za granicą.utlenianie jednego z nich i wstrzykiwanie jonów wodoru w celu utworzenia warstwy jonów wodoru w płytkach krzemowych3) Po odpowiedniej obróbce cieplnej blacha wtryskowa wodoru jest całkowicie rozdzielona od warstwy jonów wodoru w celu utworzenia SOI;(4) Chemiczne polerowanie mechaniczne powierzchni SOI w celu usunięcia pozostałych uszkodzeń i zapewnienia gładkiej powierzchni do przygotowania urządzenia.



Wafery krzemowe Krzem na izolatorze Krzem półprzewodnik Przemysł mikroelektroniczny Wielowymiarowy 5




Wnioski

-Współpraca komputerowa o wysokiej wydajności: technologia SOI jest wykorzystywana do produkcji wysokowydajnych mikroprocesorów i jednostek graficznych (GPU), zapewniających szybsze prędkości obliczeniowe i mniejsze zużycie energii.



-Urządzenia mobilne: w smartfonach i tabletach płytki SOI pomagają osiągnąć większą integrację i efektywność energetyczną, wydłużając żywotność baterii.



-Wykorzystanie częstotliwości radiowych (RF): technologia SOI jest szeroko stosowana w wzmacniaczach mocy RF i mikserze, zwłaszcza w komunikacji 5G i urządzeniach IoT.



Centrum danych: Technologia SOI, stosowana w serwerach i urządzeniach pamięci masowej, może zwiększyć moc przetwarzania i zmniejszyć zużycie energii, wspierając obliczenia w chmurze i przetwarzanie dużych ilości danych.



- Czujniki: materiały SOI są wykorzystywane do produkcji czujników gazowych, czujników temperatury itp., zapewniających wysoką czułość i stabilność.




Nasze usługi

1Usługi logistyczne:śledzenie stanu transportu w czasie rzeczywistym w celu zapewnienia bezpiecznego przybycia towarów.

2Usługi pakowania:Zapewnienie profesjonalnego projektowania opakowań, zgodnie z cechami produktu, aby zapewnić dostosowane rozwiązania opakowaniowe.Wykorzystanie materiałów przyjaznych dla środowiska w celu zapewnienia bezpieczeństwa towarów podczas transportu.

3- Usługa doręczania:Szybka dostawa w celu zapewnienia terminowej dostawy. Zapewnienie różnorodnych metod dostawy, elastyczne w celu zaspokojenia potrzeb klientów.

4Usługi na zamówienie:Zapewnienie spersonalizowanych rozwiązań logistycznych zgodnie z potrzebami klientów.

5. Efektywne zarządzanie:Zaawansowany system zarządzania logistyką zapewniający efektywne działanie każdego połączenia.

6Klient pierwszy:Zawsze ukierunkować się na potrzeby klientów i zapewnić spersonalizowaną obsługę.




Częste pytania

1P: Co to jest płytka SOI?
O: płytka SOI jest strukturą podobną do kanapki z trzema warstwami; w tym warstwą górną (warstwa urządzenia),środek zakopanej warstwy tlenowej (dla izolacyjnej warstwy SiO2) i dolny podłoże (krzemowy wolumen).



2P: Czy wspieracie dostosowanie?
A: Tak, możemy przetwarzać produkt zgodnie z wymaganiami klientów.
