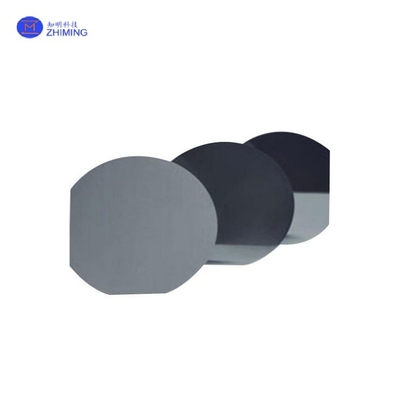

Substraty półprzewodnikowe płytek germanowych <111> Koncentrujące fotovoltaiczne CPV

Name: Substraty półprzewodnikowe płytek germanowych Koncentrujące fotovoltaiczne CPV
Brand: SHANGHAI FAMOUS TRADE CO.,LTD
SKU: Podłoża germanowe
Price: 50,002.00 USD
Availability: InStock

Szczegóły Produktu

Miejsce pochodzenia: Chiny

Nazwa handlowa: ZMSH

Orzecznictwo: rohs

Numer modelu: Podłoża germanowe

Warunki płatności i wysyłki

Czas dostawy: 2-4 tygodnie

Zasady płatności: T/T

Uzyskaj najlepszą cenę

Szczegóły Produktu

Opis produktu

Podkreślić:
                                                                                                                                                                                                                                                                                płytki germanowe CPV, Wafer germański o specjalnym rozmiarze, półprzewodnikowa płytka germanowa


Materiały::	Ge pojedynczy kryształ	Średnica::	0,5 ~ 150 mm
Grubość::	0,5 mm	Rodzaj::	Typ N/typ P/niedomieszkowany
Powierzchnia::	Polerowane/itd	Oporność::	0,1 ~ 60 omów.cm
Przemysł::	podłoża półprzewodnikowe, urządzenia, optyczne

Materiały::	Ge pojedynczy kryształ
Średnica::	0,5 ~ 150 mm
Grubość::	0,5 mm
Rodzaj::	Typ N/typ P/niedomieszkowany
Powierzchnia::	Polerowane/itd
Oporność::	0,1 ~ 60 omów.cm
Przemysł::	podłoża półprzewodnikowe, urządzenia, optyczne

Substraty półprzewodnikowe płytek germanowych <111> Koncentrujące fotovoltaiczne CPV

Opis produktu

Podłoże półprzewodnikowe płytki germańskiej < 111> koncentrujące PV CPV

Germanium ma dobre właściwości półprzewodnikowe. Wysokiej czystości germanium jest dopingowane trójwartościowymi pierwiastkami (np. indium, galium, bor), aby uzyskać półprzewodniki germanium typu P,i pierwiastków pięciowartościowych (eW tym celu wykorzystuje się węglowodany (np. antymon, arsen i fosfor) do produkcji półprzewodników germanium typu N. Mają wysoką mobilność elektronów i wysoką mobilność dziur.Wysokiej jakości substraty germanium mogą być stosowane w koncentrowanej energii fotowoltaicznej, paneli słonecznych kosmicznych i zastosowań diod emitujących światło o wysokiej jasności (LED).

Cechy

- stała siatki jest większa niż w krzemu, co sprzyja budowie heterostruktur.

- Wysoka mobilność elektronów, około 3 razy większa niż w krzemowym, sprzyja produkcji szybkich urządzeń elektronicznych.

- Mała szerokość pasma (0,67 eV) sprawia, że nadaje się do wykrywania fotoelektrycznego w podczerwieni i zastosowań emisji.

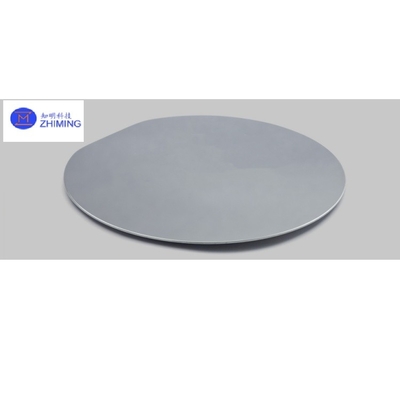

Substraty półprzewodnikowe płytek germanowych <111> Koncentrujące fotovoltaiczne CPV 2

Jest bardziej wrażliwy na promieniowanie i nadaje się do urządzeń elektronicznych wrażliwych na promieniowanie.

Technologia przetwarzania jest stosunkowo złożona, a koszty są wysokie.

Parametry techniczne

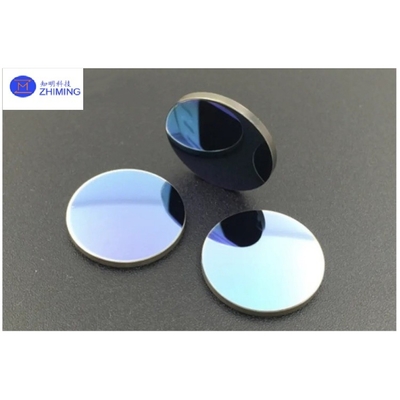

Substraty półprzewodnikowe płytek germanowych <111> Koncentrujące fotovoltaiczne CPV 3

Wnioski

1Wysokofrekwencyjna elektronika analogowa i RF: diody mikrofalowe, tranzystory, obwody zintegrowane; sprzęt elektroniczny w zakresie częstotliwości mikrofalowych, taki jak radar i komunikacja.

2. wykrywanie i emisja fotoelektryczna w podczerwieni: wykrywacz podczerwieni, obrazownik termiczny; diody emitujące podczerwieni, diody laserowe.

3. Sprzęt elektroniczny wrażliwy na promieniowanie: Heterostruktura półprzewodnikowa złożona: System lotniczy lotniczy; Elektrownie jądrowe i sprzęt elektroniczny w dziedzinie wojskowej.

4. Heterostruktura półprzewodnikowa związkowa: materiały podłoża dla związków III-V, takich jak GaAs, InP itp.; Heterogenna struktura ogniw słonecznych, diod laserowych itp.

Nasze usługi

1- bezpośrednia produkcja i sprzedaż.

2Szybkie, dokładne cytaty.

3Odpowiemy w ciągu 24 godzin roboczych.

4. ODM: Dostępny jest zamówiony projekt.

5Szybkość i cenna dostawa.

Częste pytania

1. P: Jak zapłacić?
A:100%T/T, Paypal, West Union, MoneyGram, Bezpieczne płatności i handel
Zapewnienie na i tak dalej.

2P: Czy mogę dostosować produkty do moich potrzeb?
A: Tak, możemy dostosować materiał, specyfikacje dla elementów optycznych
na podstawie Twoich potrzeb.

3.Q: Jakie jest MOQ?
A: (1) W przypadku zapasów MOQ wynosi 3 sztuk.
(2) W przypadku produktów spersonalizowanych MOQ wynosi 25 sztuk.
