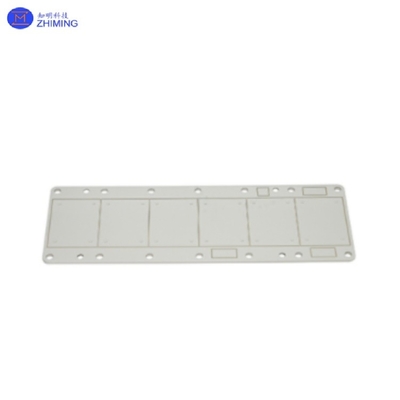

Miedziany zlewk cieplny Substrat płaski podłoga urządzenie elektroniczne wysokiej mocy typu szpilki Cu≥99.9%
Substrat z miedzianego zlewu cieplnego jest elementem rozpraszającym ciepło wykonanym z czystej miedzi o wysokiej przewodności cieplnej (Cu≥99,9%) lub stopów miedzi (takich jak C1100,C1020) jako materiał podstawowy poprzez obróbkę precyzyjną (cięcie CNC)Wykorzystywane głównie do zarządzania cieplnym urządzeń elektronicznych o wysokiej mocy (takich jak LED, IGBT, CPU).które są zaprojektowane do różnych wymagań dotyczących rozpraszania ciepła.
Płaskie dno i rodzaj igły miedzianego podłoża chłodzącego
Dzięki bardzo wysokiej przewodności cieplnej i konfigurowalnej konstrukcji miedziane substraty chłodzące są podstawowymi komponentami chłodzenia elektronicznego o wysokiej mocy.Model z płaskim dnem nadaje się do potrzeb kompaktowej przewodności cieplnej, podczas gdy model szpilkowy jest zoptymalizowany do przymusowego rozpraszania ciepła konwekcją i razem obejmują scenariusze zarządzania cieplnym od elektroniki użytkowej po skalę przemysłową.
| Charakterystyka |
Podłoga płaska |
Rodzaj szpilki (PIN-FIN) |
| Struktura |
Płaska powierzchnia, jednolita grubość |
Gęste płetwy (wysokość 5-50 mm, odległość 1-5 mm) |
| Tryb rozpraszania ciepła |
Na bazie przewodnika (przewodnictwo cieplne w kontakcie) |
Konwekcja dominująca (większa powierzchnia) |
| Scenariusz zastosowania |
Bezpośrednie mocowanie układu (np. LED, IC) |
Systemy przymusowego chłodzenia powietrzem/płynem (np. chłodnik CPU) |
| Koszty przetwarzania |
Wyroby z włókien mechanicznych |
Wysokie (do spawania lub wytłaczania) |
| Typowa odporność termiczna |
00,1-0,5°C/W (@ grubość 1 mm) |
00,05-0,2°C/W (z wentylatorem) |
Charakterystykacpodłoże ścieka cieplnego
(1) Przewodność cieplna
· Przewodność cieplna ≥ 380 W/mK, znacznie wyższa niż aluminiowa (~ 200 W/mK), odpowiednia do scenariuszy o wysokiej gęstości ciepła.
· Powierzchnia może być niklowana (Ni) lub poddana obróbce antyoksydującej, aby zapobiec utlenianiu miedzi, co prowadzi do zwiększenia odporności termicznej.
(2) Właściwości mechaniczne
· Wytrzymałość na rozciąganie 200-350MPa, można przetworzyć w cienką płytkę do namoczania o średnicy 0,3 mm.
· Wytrzymałość na wysokie temperatury (długotrwała temperatura pracy ≤ 200°C), odpowiednia do urządzeń o dużej mocy.
3) Projekt konstrukcyjny

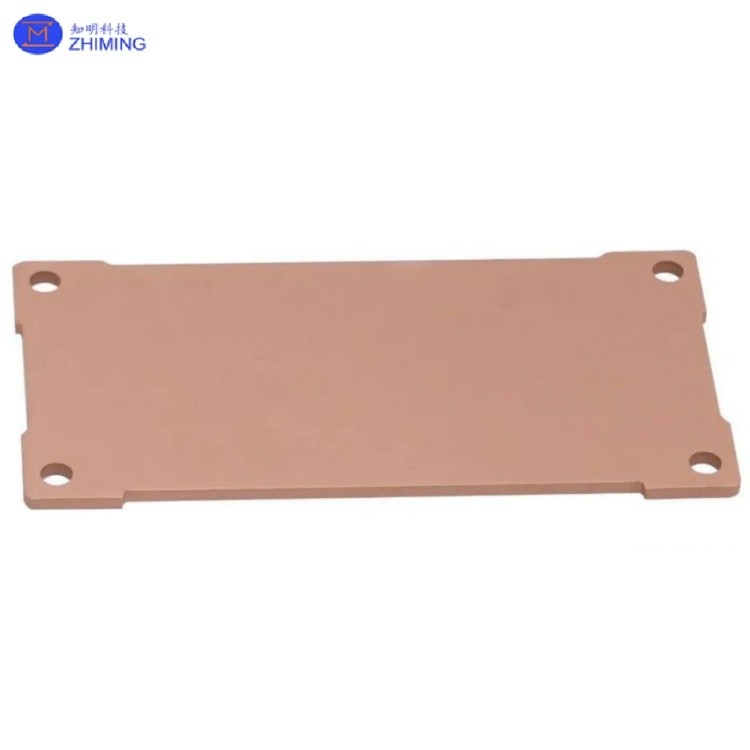

· Typ płaskiego dna: płaska powierzchnia kontaktowa, nadająca się do bezpośredniego mocowania z chipem (np. pakiet LED COB).
· Rodzaj szpilki: Gęsta struktura szpilki (Pin-fin), która zwiększa efektywność przenoszenia ciepła poprzez zwiększenie powierzchni.
(4) Obsługa powierzchni
· Opcjonalne bezelektroloryczne pokrycie niklem (ENIG), piaskowanie lub powłoka przeciwutleniająca w celu spełnienia różnych wymagań środowiskowych.
Zastosowaniecpodłoże ścieka cieplnego
(1) Elektryczne rozpraszanie ciepła mocy
· Oświetlenie LED: Metalowy podłoże (takie jak MCPCB) dla modułów LED o dużej mocy w celu obniżenia temperatury połączenia (Tj).
· Moduł IGBT: grzejnik na bazie miedzi do falowników pojazdów elektrycznych, odporny na wysoką temperaturę i wilgotność.
· Serwer CPU/GPU: Wysokiej przewodności cieplnej miedziana baza + roztwór rozpraszania ciepła w rurze cieplnej.
(2) Optoelektronika i komunikacja
· Dioda laserowa (LD): kompozytowy podłoże z wolframu miedzianego (Cu-W) w celu rozwiązania problemu dopasowania współczynnika rozszerzenia termicznego (CTE).
· Urządzenia 5G RF: lokalne uszlachetnienie rozpraszania ciepła modułów PA o wysokiej częstotliwości.
(3) Elektronika przemysłowa i motoryzacyjna
· Moduł zasilania: konstrukcja płyty osuszającej konwertera prądu stałego do prądu stałego.
· System zarządzania baterią (BMS): miedziany podłoże chłodzące do szybkiego ładowania.
