Wafer nasienny SiC grubość 8 cali 600±50um 4H typu klasy produkcyjnej dla wzrostu kryształu węglanu krzemowego

Im Online Czat teraz

Wafer nasienny SiC grubość 8 cali 600±50um 4H typu klasy produkcyjnej dla wzrostu kryształu węglanu krzemowego

SiC Seed Wafer 8inch  Thickness 600±50um 4H Type  Production Grade For Silicon Carbide Crystal Growth
SiC Seed Wafer 8inch  Thickness 600±50um 4H Type  Production Grade For Silicon Carbide Crystal Growth SiC Seed Wafer 8inch  Thickness 600±50um 4H Type  Production Grade For Silicon Carbide Crystal Growth SiC Seed Wafer 8inch  Thickness 600±50um 4H Type  Production Grade For Silicon Carbide Crystal Growth SiC Seed Wafer 8inch  Thickness 600±50um 4H Type  Production Grade For Silicon Carbide Crystal Growth

Duży Obraz :  Wafer nasienny SiC grubość 8 cali 600±50um 4H typu klasy produkcyjnej dla wzrostu kryształu węglanu krzemowego

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: ZMSH
Zapłata:
Czas dostawy: 2-4 tygodnie
Zasady płatności: T/T
Szczegółowy opis produktu
Politypia: 4 godz obszar monokryształu: 》153 mm
Średnica: 205±0,5mm Gęstość: 600±50μm
Węglowodany: Ra≤0,2nm Błąd orientacji powierzchni: 4°w kierunku<11-20>±0,5°
Podkreślić:

Wafelka nasion 4H SiC

,

8-calowa płytka SiC

,

Wafer nasion SiC do rozwoju kryształowego

Płytka nasion SiC o grubości 8 cali 600±50um 4H typu produkcji klasy dla wzrostu kryształu węglanu krzemowego

Abstrakt płytki nasion SiC

Płytki nasion SiC są kluczowe w produkcji wysokiej jakości kryształów węglanu krzemu (SiC).szeroko stosowane w elektronikach mocy ze względu na ich lepszą przewodność cieplną i wysokie napięcie awaryjneProdukcyjne płytki nasion SiC podlegają ścisłej kontroli jakości, aby zapewnić optymalne środowisko wzrostu kryształów SiC.Płytki z nasion są zazwyczaj klasyfikowane według czystości i integralności strukturalnej, które mają bezpośredni wpływ na wydajność urządzeń opartych na SiC, takich jak MOSFET i diody Schottky'ego.Opierają się na tych płytkach w celu wytworzenia bezbłędnych kryształów do zastosowań przemysłowych.

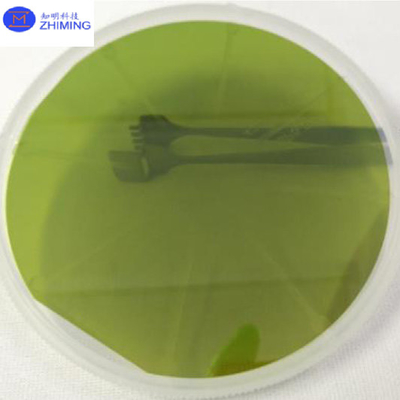

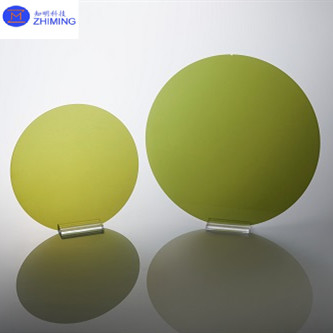

Zdjęcie płytki z nasion SiC

Wafer nasienny SiC grubość 8 cali 600±50um 4H typu klasy produkcyjnej dla wzrostu kryształu węglanu krzemowego 0Wafer nasienny SiC grubość 8 cali 600±50um 4H typu klasy produkcyjnej dla wzrostu kryształu węglanu krzemowego 1


Właściwości płytki nasion SiC

Wafer nasienny SiC grubość 8 cali 600±50um 4H typu klasy produkcyjnej dla wzrostu kryształu węglanu krzemowego 2

Produkcyjne płytki nasion SiC charakteryzują się wysoką czystością i integralnością strukturalną, które są kluczowe dla pomyślnego wzrostu kryształów węglika krzemu.Czystość płytki bezpośrednio wpływa na jakość kryształu, który będzie uprawiany na

Nieczystości mogą prowadzić do wad w strukturze kryształowej, zmniejszając wydajność i wydajność powstałych urządzeń półprzewodnikowych SiC.Wysokiej czystości płytki nasion SiC zapewniają stabilność procesu wzrostu kryształuPonadto integralność konstrukcyjna płytki, w tym jej płaskość i gładkość powierzchni,jest niezbędny do promowania jednolitego kryształu

Płytki o minimalnych wadach zapewniają, że wytwarzane kryształy SiC są wysokiej jakości i mogą wytrzymać wymagające warunki w zastosowaniach elektroniki mocy.


Zastosowania płytek nasion SiC

  1. Elektronika energetyczna
    Płytki nasion SiC mają kluczowe znaczenie w produkcji elektroniki mocy o wysokiej wydajności.niskie straty przełączania, oraz wysokie napięcie awaryjne, co czyni je idealnymi do stosowania w urządzeniach energetycznych.w tym pojazdy elektryczne (EV), silników przemysłowych i systemów konwersji mocy.Urządzenia te zapewniają lepszą wydajność i wydajność w środowiskach o wysokiej temperaturze i wysokim napięciu w porównaniu z tradycyjnymi półprzewodnikami na bazie krzemu.

  1. Urządzenia o wysokiej częstotliwości
    W systemach komunikacji i zastosowaniach radarowych płytki nasion SiC umożliwiają wzrost kryształów SiC stosowanych w urządzeniach o wysokiej częstotliwości.Zdolność materiału do działania na wyższych częstotliwościach przy zmniejszonej utracie sygnału sprawia, że jest idealny do urządzeń RF (radiofrekwencyjne) i mikrofalowychUrządzenia te są wykorzystywane w zaawansowanych sieciach komunikacyjnych, systemach lotniczych i technologiach obronnych, gdzie wydajność w ekstremalnych warunkach jest niezbędna.Wykorzystanie płytek nasion SiC pozwala na produkcję urządzeń o wysokiej częstotliwości, które są bardziej wydajne i niezawodne w nadawaniu i odbieranie sygnałów.

  1. LED i optoelektronika
    Wafle nasion SiC są również stosowane w produkcji urządzeń optoelektronicznych, w tym diod emitujących światło (LED) i diod laserowych.Karbid krzemowy służy jako podłoże do wzrostu azotanu galiu (GaN), materiał szeroko stosowany w niebieskich i zielonych diodach LED. Urządzenia te są ważne dla zastosowań w oświetleniu stałego stanu, wyświetlaczach i rozwiązaniach oświetleniowych o wysokiej wydajności.Stabilność termiczna i mechaniczna SiC ̊ przy wysokich temperaturach pozwala na bardziej wydajne i trwałe produkty LED, rozszerzając ich zastosowanie w systemach oświetlenia samochodowego, komercyjnego i mieszkalnego.
