Karbid krzemowy SIC Wafer 10*10 mm 6H-P Grubość 350μm Dla urządzeń o dużej mocy

Im Online Czat teraz

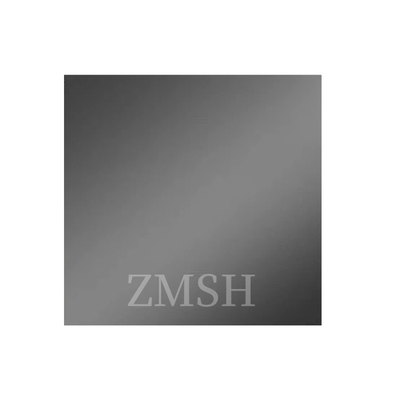

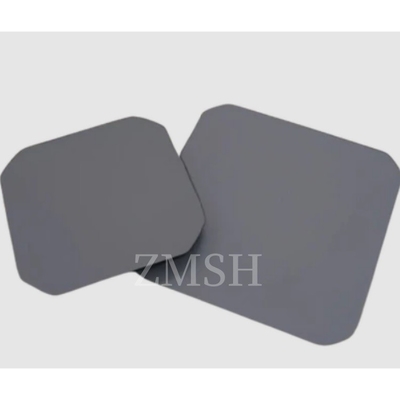

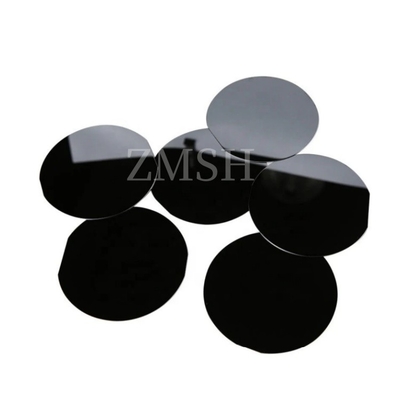

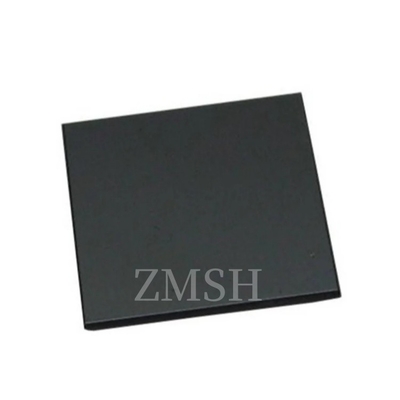

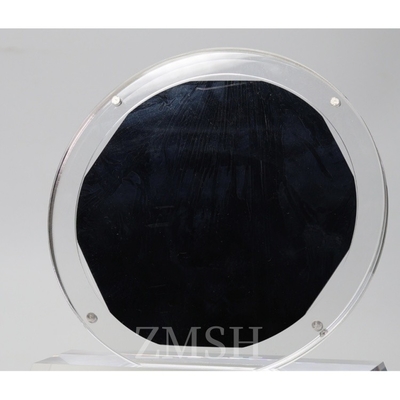

Karbid krzemowy SIC Wafer 10*10 mm 6H-P Grubość 350μm Dla urządzeń o dużej mocy

Silicon Carbide SIC Wafer 10*10 mm 6H-P Thickness 350μm For High-power Devices
Silicon Carbide SIC Wafer 10*10 mm 6H-P Thickness 350μm For High-power Devices Silicon Carbide SIC Wafer 10*10 mm 6H-P Thickness 350μm For High-power Devices Silicon Carbide SIC Wafer 10*10 mm 6H-P Thickness 350μm For High-power Devices Silicon Carbide SIC Wafer 10*10 mm 6H-P Thickness 350μm For High-power Devices Silicon Carbide SIC Wafer 10*10 mm 6H-P Thickness 350μm For High-power Devices

Duży Obraz :  Karbid krzemowy SIC Wafer 10*10 mm 6H-P Grubość 350μm Dla urządzeń o dużej mocy

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: ZMSH
Orzecznictwo: rohs
Numer modelu: 6H-P SiC
Zapłata:
Minimalne zamówienie: 10 procent
Cena: by case
Szczegóły pakowania: spersonalizowane pudełko plastikowe
Czas dostawy: za 30 dni
Zasady płatności: T/T
Możliwość Supply: 1000 szt./miesiąc
Szczegółowy opis produktu
Twardota powierzchni: HV0,3>2500 gęstość: 3,21 G/cm3
Współczynnik rozszerzalności cieplnej: 4,5 X 10-6/K Stała dielektryczna: 9.7
Wytrzymałość na rozciąganie: >400 MPa Materiał: Monokryształ SiC
Wielkość: 10*10mm Napięcie przebicia: 5,5 MV/cm
Podkreślić:

Urządzenia o dużej mocy SIC Wafer

,

Płytka SIC o długości 350 μm

,

10*10 mm płytki SIC

Opis produktu:

Karbid krzemowy SIC Wafer 10*10 mm 6H-P Grubość 350μm Dla urządzeń o dużej mocy
6H-SiC (Hexagonal Silicon Carbide) jest szerokopasmowym materiałem półprzewodnikowym o dobrej przewodności cieplnej i wysokiej odporności na temperaturę,który jest szeroko stosowany w urządzeniach elektronicznych o dużej mocy i wysokiej częstotliwościDoping typu P osiąga się poprzez wprowadzenie takich pierwiastków jak aluminium (Al), co czyni materiał elektropozytywnym i odpowiednim do określonych konstrukcji urządzeń elektronicznych.który nadaje się do pracy w środowiskach o wysokiej temperaturze i wysokim napięciuPrzewodność cieplna jest lepsza niż w przypadku wielu tradycyjnych materiałów półprzewodnikowych i pomaga poprawić wydajność urządzenia..
W dziedzinie elektroniki mocy może być stosowany do produkcji urządzeń o wysokiej wydajności, takich jak MOSFET i IGBT.ma doskonałą wydajność w zastosowaniach o wysokiej częstotliwości i jest szeroko stosowany w sprzęcie komunikacyjnymW dziedzinie technologii LED można go wykorzystać jako materiał podstawowy do urządzeń LED niebieskiego i ultrafioletowego.

Karbid krzemowy SIC Wafer 10*10 mm 6H-P Grubość 350μm Dla urządzeń o dużej mocy 0Karbid krzemowy SIC Wafer 10*10 mm 6H-P Grubość 350μm Dla urządzeń o dużej mocy 1

Charakterystyka:

·Próżnia szerokopasmowa: Próżnia pasmowa wynosi około 3,0 eV, co sprawia, że nadaje się do zastosowań o wysokiej temperaturze, wysokim napięciu i wysokiej częstotliwości.
·Doskonała przewodność cieplna: Dzięki dobrej przewodności cieplnej pomaga rozpraszać ciepło, poprawia wydajność i niezawodność urządzenia.
·Wysoka wytrzymałość i twardość: wysoka wytrzymałość mechaniczna, odporność na rozdrobnienie i zużycie, nadająca się do stosowania w trudnych warunkach.
·Mobilność elektronów: doping typu P nadal utrzymuje stosunkowo wysoką mobilność nośnika, wspierając wydajne urządzenia elektroniczne.
·Właściwości optyczne: Z wyjątkowymi właściwościami optycznymi, odpowiednie do dziedzin optoelektroniki, takich jak diody LED i lasery.
·Stabilność chemiczna: dobra odporność na korozję chemiczną, odpowiednia do trudnych warunków pracy.
·Duża zdolność adaptacyjna: można go łączyć z różnymi materiałami podłoża, nadającym się do różnych scenariuszy zastosowań.
Karbid krzemowy SIC Wafer 10*10 mm 6H-P Grubość 350μm Dla urządzeń o dużej mocy 2Karbid krzemowy SIC Wafer 10*10 mm 6H-P Grubość 350μm Dla urządzeń o dużej mocy 3

Parametry techniczne:

Karbid krzemowy SIC Wafer 10*10 mm 6H-P Grubość 350μm Dla urządzeń o dużej mocy 4

Zastosowanie:

·Elektronika mocy: Używana do produkcji urządzeń o wysokiej wydajności, takich jak MOSFET i IGBT, które są szeroko stosowane w konwerterach częstotliwości, zarządzaniu energią i pojazdach elektrycznych.
·Urządzenia RF i mikrofalowe: stosowane w wzmacniaczach wysokiej częstotliwości, wzmacniaczach mocy RF, odpowiednie do systemów komunikacyjnych i radarowych.
·Optoelektronika: Używana jako podłoże w diodach LED i laserach, zwłaszcza w błękitnych i ultrafioletowych zastosowaniach.
·Czujniki wysokiej temperatury: ze względu na dobrą stabilność termiczną nadają się do czujników wysokiej temperatury i urządzeń monitorowania.
·Energia słoneczna i systemy energetyczne: stosowane w falownikach słonecznych i innych zastosowaniach energii odnawialnej w celu poprawy efektywności konwersji energii.
·Elektronika samochodowa: optymalizacja wydajności i oszczędność energii w systemie zasilania pojazdów elektrycznych i hybrydowych.
·Przemysłowy sprzęt elektryczny: moduły zasilania dla szerokiej gamy sprzętu i maszyn automatyki przemysłowej w celu poprawy efektywności energetycznej i niezawodności.
Karbid krzemowy SIC Wafer 10*10 mm 6H-P Grubość 350μm Dla urządzeń o dużej mocy 5

Dostosowanie:

Nasz substrat SiC jest dostępny w typie 6H-P i jest certyfikowany RoHS. Minimalna ilość zamówienia wynosi 10 p.p. a cena zależy od przypadku.Czas dostawy jest w ciągu 30 dni i akceptujemy warunki płatności T / TNasza zdolność dostaw to 1000 sztuk/miesiąc. Rozmiar podłoża SiC to 10*10 mm. Miejsce pochodzenia to Chiny.

Karbid krzemowy SIC Wafer 10*10 mm 6H-P Grubość 350μm Dla urządzeń o dużej mocy 6

Nasze usługi

1- bezpośrednia produkcja i sprzedaż.
2Szybkie, dokładne cytaty.
3Odpowiemy w ciągu 24 godzin roboczych.
4. ODM: Dostępny jest zamówiony projekt.
5Szybkość i cenna dostawa.

Częste pytania

1P: W porównaniu z N-Type, co powiesz na P-Type?
Odpowiedź: Substraty typu P 4H-SiC, dopywane trójwartościowymi pierwiastkami, takimi jak aluminium, mają dziury jako większość nośników, zapewniając dobrą przewodność i stabilność w wysokich temperaturach.Substraty typu N, dopywane pierwiastkami pięciowartościowymi, takimi jak fosfor, mają elektrony jako większość nośników, co zazwyczaj powoduje większą mobilność elektronów i niższą rezystywność.
2P: Jakie są perspektywy rynkowe dla P-Type SiC?
O: Perspektywy rynkowe dla SiC typu P są bardzo pozytywne, ze względu na rosnące zapotrzebowanie na wysokiej wydajności elektroniki mocy w pojazdach elektrycznych, systemach energii odnawialnej,i zaawansowanych zastosowań przemysłowych.
