| Nazwa marki: | ZMSH |
| Numer modelu: | 6H-P SiC |
| MOQ: | 10 procent |
| Cena £: | by case |
| Czas dostawy: | za 30 dni |
| Warunki płatności: | T/T |
6H-SiC (Hexagonal Silicon Carbide) jest szerokopasmowym materiałem półprzewodnikowym o dobrej przewodności cieplnej i wysokiej odporności na temperaturę,który jest szeroko stosowany w urządzeniach elektronicznych o dużej mocy i wysokiej częstotliwościDoping typu P osiąga się poprzez wprowadzenie takich pierwiastków jak aluminium (Al), co czyni materiał elektropozytywnym i odpowiednim do konkretnych konstrukcji urządzeń elektronicznych.który nadaje się do pracy w środowiskach o wysokiej temperaturze i wysokim napięciuPrzewodność cieplna jest lepsza niż w przypadku wielu tradycyjnych materiałów półprzewodnikowych i pomaga poprawić wydajność urządzenia..
W dziedzinie elektroniki mocy może być stosowany do produkcji urządzeń o wysokiej wydajności, takich jak MOSFET i IGBT.ma doskonałą wydajność w zastosowaniach o wysokiej częstotliwości i jest szeroko stosowany w sprzęcie komunikacyjnymW dziedzinie technologii LED można go wykorzystać jako materiał podstawowy do urządzeń LED niebieskiego i ultrafioletowego.
| Specyfikacje N-Type SiC Substrate | ||||
| Nieruchomości | Poziom P-MOS | P-SBD | Klasa D | |
| Specyfikacje kryształu | ||||
| Forma kryształowa | 4H | |||
| Politypowy obszar | Żaden nie jest dozwolony | Powierzchnia ≤ 5% | ||
| (MPD) a | ≤ 0,2/cm2 | ≤ 0,5 /cm2 | ≤ 5 /cm2 | |
| Płyty sześciokątne | Żaden nie jest dozwolony | Powierzchnia ≤ 5% | ||
| Polikrystaliczny sześciokątny | Żaden nie jest dozwolony | |||
| Włączenia a | Powierzchnia ≤ 0,05% | Powierzchnia ≤ 0,05% | N/A | |
| Odporność | 0.015Ω•cm ¥0.025Ω•cm | 0.015Ω•cm ¥0.025Ω•cm | 0.014Ω•cm 0.028Ω•cm | |
| (EPD) a | ≤ 4000/cm2 | ≤ 8000/cm2 | N/A | |
| (TED) | ≤ 3000/cm2 | ≤ 6000/cm2 | N/A | |
| (BPD) a | ≤ 1000/cm2 | ≤ 2000/cm2 | N/A | |
| (PTSD) a | ≤ 600/cm2 | ≤ 1000/cm2 | N/A | |
| (Brak układania) | ≤ 0,5% Powierzchnia | ≤ 1% powierzchni | N/A | |
| Zanieczyszczenie metali powierzchniowych | (Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca,V, Mn) ≤1E11 cm-2 | |||
| Specyfikacje mechaniczne | ||||
| Średnica | 150.0 mm +0 mm/-0,2 mm | |||
| Orientacja powierzchni | Z dala od osi:4° w kierunku <11-20>±0,5° | |||
| Pierwsza płaska długość | 47.5 mm ± 1,5 mm | |||
| Dalsza płaska długość | Brak drugiego mieszkania | |||
| Główna orientacja płaska | < 11-20>±1° | |||
| Po drugie, orientacja płaska | N/A | |||
| Ortogonalne błędne ukierunkowanie | ± 5,0° | |||
| Wykończenie powierzchni | C-Face: Optical Polish, Si-Face: CMP | |||
| Krawędź płytki | Wyroby z miedzi | |||
| Bruki powierzchni (10 μm × 10 μm) |
Si Face Ra≤0,20 nm; C Face Ra≤0,50 nm | |||
| Grubość a | 3500,0 μm± 25,0 μm | |||
| LTV ((10mm×10mm) a | ≤ 2 μm | ≤ 3 μm | ||
| (TTV) a | ≤ 6 μm | ≤ 10 μm | ||
| (BOW) a | ≤ 15 μm | ≤ 25 μm | ≤ 40 μm | |
| (Warp) a | ≤ 25 μm | ≤ 40 μm | ≤ 60 μm | |
| Specyfikacje powierzchni | ||||
| Szczątki/przycinki | Żadne Nie dozwolone Szerokość i głębokość ≥ 0,5 mm | Qty.2 ≤1,0 mm Szerokość i głębokość | ||
| Ozdoby (Si Face, CS8520) |
≤ 5 i długość kumulacyjna ≤ 0,5 × średnica płyty | ≤ 5 i długość kumulacyjna ≤ 1,5 × średnica płytki | ||
| TUA ((2mm*2mm) | ≥ 98% | ≥ 95% | N/A | |
| Pęknięcia | Żaden nie jest dozwolony | |||
| Zanieczyszczenie | Żaden nie jest dozwolony | |||
| Wyłączenie krawędzi | 3 mm | |||

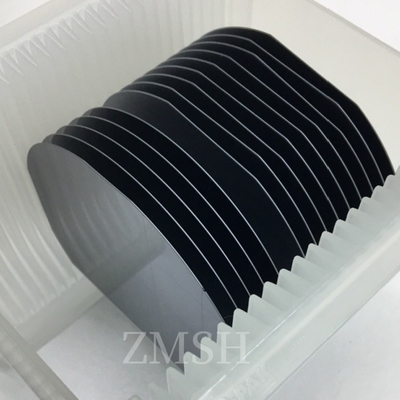

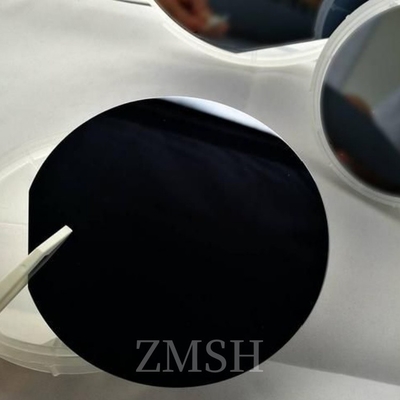

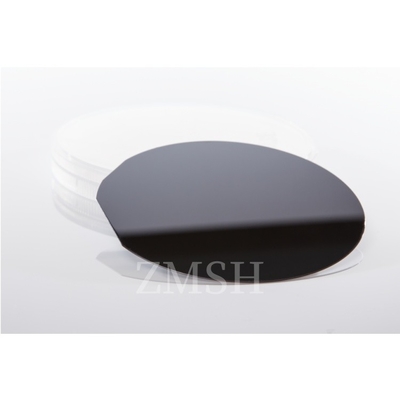

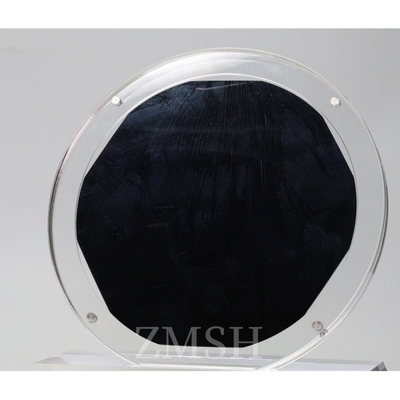

Nasz substrat SiC jest dostępny w typie 6H-P i jest certyfikowany RoHS. Minimalna ilość zamówienia wynosi 10 p.p. a cena jest według przypadku.Czas dostawy jest w ciągu 30 dni i akceptujemy warunki płatności T / TNasza zdolność dostaw to 1000 sztuk/miesiąc. Rozmiar podłoża SiC to średnica 150 mm grubość 350 μm. Miejsce pochodzenia to Chiny.
![]()
