Szczegóły Produktu
Place of Origin: China
Nazwa handlowa: ZMSH
Model Number: N-GaAs Substrate
Warunki płatności i wysyłki
Delivery Time: 2-4 weeks
Payment Terms: T/T
Materiał: |
Arsenek galu |
Wielkość: |
2 cale |
Gęstość: |
430um |
Orientacja: |
<111> <110> |
Rodzaj: |
typ n |
Jednorodność trybu wnęki: |
≤ 1% |
Materiał: |
Arsenek galu |
Wielkość: |
2 cale |
Gęstość: |
430um |
Orientacja: |
<111> <110> |
Rodzaj: |
typ n |
Jednorodność trybu wnęki: |
≤ 1% |
2-calowy N-galliowy arsenek, 2-calowy N-GaAs, 4-calowy N-GaAs,płytki półprzewodnikowe, N-galliowa arsenida laserowa epitaxia
Cechy substratu N-GaAs
- stosowanie substratów GaAs do produkcji
- wspierać indywidualne z grafiki projektowej
- bezpośredni przepływ, efektywnie emituje światło, stosowany w laserach.
- w zakresie długości fali od 0,7 μm do 0,9 μm, struktury kwantowe
- wykorzystując techniki takie jak MOCVD lub MBE, grafowanie, metalizacja i pakowanie w celu uzyskania ostatecznej formy urządzenia
OpisSubstrat N-GaAs
VCSEL (Vertical Cavity Surface Emitting Laser) epitaxial wafers based on N-GaAs (n-type gallium arsenide) substrates are a key optoelectronic material widely used in the fields of lasers and optical communications.
Substrat N-GaAs składa się z galium (Ga) i arsenu (As) i wykorzystuje technologię dopingu typu n w celu zwiększenia stężenia wolnych elektronów,w ten sposób poprawia przewodność i mobilność elektronów.
Materiał ten ma szerokość pasma energii około 1,42 eV, która jest odpowiednia do emisji laserowej i ma doskonałe właściwości optoelektroniczne.
Struktura VCSEL zazwyczaj obejmuje wiele studni kwantowych i warstw odblaskowych, które są uprawiane na podłożu N-GaAs w celu utworzenia efektywnej jamy laserowej.
Warstwa kwantowa jest odpowiedzialna za pobudzenie i emitowanie laserów, podczas gdy odblaskowiec zwiększa wydajność wyjściową lasera.
Doskonała stabilność termiczna i właściwości elektryczne podłoża N-GaAs zapewniają wysoką wydajność i stabilność VCSEL, dzięki czemu dobrze działa w szybkim przekazywaniu danych.
VCSEL oparte na substratach N-GaAs są szeroko stosowane w dziedzinach takich jak komunikacja światłowodowa, drukarki laserowe i czujniki.
Jego wysoka wydajność i niskie zużycie energii czynią go ważną częścią nowoczesnej technologii komunikacyjnej.
Wraz ze wzrostem zapotrzebowania na szybką transmisję danych technologia VCSEL oparta na podłożu N-GaAs stopniowo staje się ważnym kierunkiem rozwoju optoelektroniki,promowanie postępu i innowacji w różnych zastosowaniach.
Szczegóły dotyczące substratu N-GaAs
| Parametry | VCSEL |
| stawka | 25G/50G |
| długość fali | 850 nm |
| wielkość | 4 cala/6 cala |
| Moduł otworu Tolerancja | W granicach ± 3% |
| Tryb otworzenia jamy jednorodność | ≤ 1% |
| Poziom dopingu Tolerancja | W granicach ± 30% |
| Poziom dopingu Jednorodność | ≤ 10% |
| PL Jednorodność długości fali | Std.Dev lepszy niż 2nm @ wewnętrzny 140mm |
| Jednorodność grubości | Lepsze niż ± 3% @wewnętrzne 140 mm |
| Część mole x Tolerancja | W granicach ±0.03 |
| Ułamek mole x jednolitość | ≤ 0.03 |

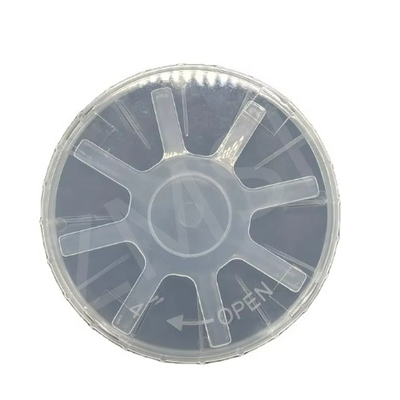

Więcej próbek N-GaAs Substratu
*Jeśli masz wymagania dostosowane, proszę skontaktować się z nami.
Zalecenia dotyczące podobnych produktów
1.2" S Doped GaP półprzewodnik EPI Wafer N Typ P Typ 250um 300um Diody światłoemitowe
2.2" 3" FZ SiO2 Single Crystal IC Chips 100um 200um Sucha mokra warstwa utleniania 100nm 300nm
Częste pytania
1. P: Co z kosztami N-GaAs w porównaniu z innymiSubstraty?
A:Substraty N-GaAsSą droższe od krzemu.Substratyi innych materiałów półprzewodnikowych.
2P: Co z perspektywą przyszłościSubstraty N-GaAs?
A: Perspektywy przyszłościSubstraty N-GaAssą bardzo obiecujące.
