8INCH 12INCH 6INCH GAN-ON-SI EPI-WAFERS do zastosowań LED RF POWER
GaN epitaksyalna płytka (GaN EPI na krzemu)
ZMSH jest środkiem wytwarzającym płytki epiksyalne GaN-on-Si w Shanghia.
Wprowadzenie
W celu zaspokojenia tych potrzeb, w szczególności w odniesieniu do technologii elektronicznej, należy wprowadzić nowe technologie, które będą w stanie zapewnić bezpieczeństwo i bezpieczeństwo.opracowaliśmy szerokopasmowy substrat półprzewodnikowy z azotkiem galiu (GaN) jako materiał półprzewodnikowy nowej generacji.
Koncepcja: poprzez hodowlę pojedynczych kryształowych cienkich folii GaN na podłogach krzemowych możemy wytwarzać duże, niedrogie podłoża półprzewodnikowe do urządzeń nowej generacji
.
Cel: W przypadku urządzeń domowych: przełączniki i falowniki o napięciu awaryjnym w setkach. W przypadku stacji bazowych telefonów komórkowych: tranzystory o dużej mocy i wysokiej częstotliwości.
Zalety: Nasze substraty krzemu są tańsze w produkcji GaN niż inne substraty z węglanu krzemu lub szafiru, a my możemy dostarczać urządzenia GaN dostosowane do wymagań klientów.
Słownik
szerokopasmowa przepaść
Band gap refers to the energy field formed by the band structure in a crystal that does not contain electrons (semiconductor materials with a band gap larger than silicon are often referred to as wide band gap semiconductors)Materiał szerokopasmowy o dobrej przejrzystości optycznej i wysokim napięciu elektrycznym
Heterołączność
Ogólnie rzecz biorąc, w dziedzinie półprzewodników stosunkowo cienkie folie materiałów półprzewodnikowych o różnym składzie są ułożone.W przypadku kryształów mieszanychW wyniku tych interfejsów powstaje warstwa dwuwymiarowego gazu elektronowego o wysokiej mobilności elektronów.

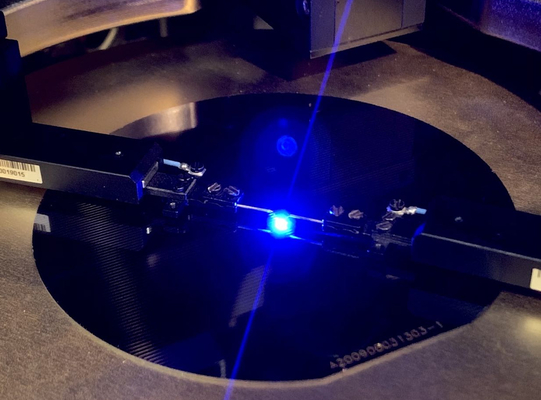

Specyfikacje Epi-waferów LED z niebieskiego GaN na Si
ZMSH Semiconductor zobowiązuje się do produkcji płytek GaN LED epi na podłogach Si o różnych właściwościach
wielkość płytki od 100 mm do 200 mm. Jakość płytki spełnia następujące specyfikacje:
Jesteśmy zaangażowani w dostarczanie wysokiej jakości epiwaferów GaN do zastosowań elektronicznych, RF i Micro-LED.
Historia • Założona w 2012 roku jako czysta epiludownia płytek GaN
Technologia • Technologia opatentowana obejmująca inżynierię podłoża, projektowanie buforów, obszar aktywny
optymalizacja dla wysokiej jakości, płaskich i wolnych od pęknięć epi-struktur.
• Członkowie podstawowego zespołu technicznego mają ponad 10 lat doświadczenia w GaN
Pojemność
• 3300 m2 czystych pomieszczeń klasy 1000
• 200 tys. sztuk/rok dla epiwafer 150 mm GaN
Produkt
Różnorodność
• GaN-on-Si (do 300 mm)
• GaN-on-SiC (do 150 mm)
• GaN-on-HR_Si (do 200 mm)
• GaN-on-Sapphire (do 150 mm)
• GaN na GaN
• ~400 patentów zgłoszonych w Chinach, USA, Japonii itp.
z > 100 udzielonych
• Licencja na ~ 80 patentów od imec
• certyfikat ISO9001:2015 w zakresie projektowania i
produkcja materiału GaN epi
