Szczegóły Produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: ZMSH
Model Number: InAs wafer
Warunki płatności i wysyłki
Delivery Time: 2-4 weeks
Payment Terms: T/T
Materiał: |
Arsenek indu |
Wielkość: |
2 cale |
Gęstość: |
500um ±25um |
Orientacja: |
<100> |
Przeznaczenie: |
5,67g/cm3 |
Zindywidualizowane: |
Utrzymany |
Materiał: |
Arsenek indu |
Wielkość: |
2 cale |
Gęstość: |
500um ±25um |
Orientacja: |
<100> |
Przeznaczenie: |
5,67g/cm3 |
Zindywidualizowane: |
Utrzymany |

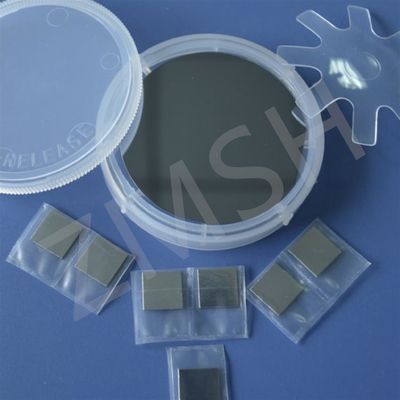

2-calowa płytka z arsenkiem indyjowym, 3-calowa płytka z epitaksją,InAs single crystal wafer 2inch 3inch 4inch InAs-Zn substraty do zastosowań LD, płytka półprzewodnikowa, płytka epitaksyalna laserowa z arsenkiem indycznego
Cechy płytki InAs-Zn
- stosować do produkcji płytek InAs
- wspierać indywidualne z grafiki projektowej
- bezpośredni przepływ, efektywnie emituje światło, stosowany w laserach.
- w zakresie długości fali od 1,5 μm do 5,6 μm, konstrukcje kwantowe
- wykorzystując techniki takie jak MOCVD lub MBE, grafowanie, metalizacja i pakowanie w celu uzyskania ostatecznej formy urządzenia
Opis InAs-ZnWafelka
Arsenek indyju (InAs) jest ważnym materiałem półprzewodnikowym, który jest szeroko stosowany w takich dziedzinach, jak detektory podczerwone i lasery ze względu na wąską lukę pasmową (około 0,354 eV).
InAs występuje zazwyczaj w postaci kubicznego układu krystalicznego, a jego wysoka mobilność elektronów sprawia, że działa dobrze w szybkich urządzeniach elektronicznych.
Wysokiej jakości płytki InAs można wytwarzać za pomocą technik takich jak epitaxia wiązki molekularnej (MBE) lub osadzenie pary chemicznej organicznej metalu (MOCVD),o pojemności nieprzekraczającej 10 W, zwłaszcza w zakresie 3-5 μm i 8-12 μm.
Ponadto, struktura InAs dopywana cynkiem (Zn) może dostosować swoją przewodność do tworzenia półprzewodników typu p lub n, co optymalizuje jego właściwości elektryczne.
Rozwój kwantowych odwiertów i kwantowych struktur kropkowych dodatkowo zwiększył potencjał zastosowań InA w dziedzinie optoelektroniki.
Technologia kropek kwantowych umożliwia InA odgrywanie ważnej roli w rozwijających się dziedzinach, takich jak obliczenia kwantowe i bioobrazowanie.
Wraz ze wzrostem popytu na urządzenia podczerwone o wysokiej wydajności i technologie kwantowe, perspektywy badań i zastosowań InAs i jego materiałów dopingowanych są szerokie.
Szczegółowe informacjeAs-ZnWafelka
| parametry | InAs-ZnWafer |
| Skład materiału | Arsen indyjowy (InAs) + doping cynkowy |
| Struktura kryształowa | System sześcienny (struktura mieszanki cynku) |
| Przepustowość | ~ 0,354 eV |
| Mobilność elektronów | ~30.000 cm2/V·s |
| Ruchomość do otworów | ~200 cm2/V·s |
| gęstość | ~ 5,67 g/cm3 |
| Punkt topnienia | ~942 °C |
| Przewodność cieplna | ~0,5 W/m·K |
| Próżnia pasma optycznego | ~ 0,354 eV |
| Metoda dopingu | Doping typu P (poprzez cynk) |
| Obszary zastosowania | Infraczerwone lasery, detektory, kropki kwantowe |
| Wielkość | Dia 2 cali. |
| Gęstość | 500 mm ± 25 mm |
| Orientacja | < 100> |
PróbkiAs-ZnWafelka'
*Proszę nie wahaj się skontaktować z nami, jeśli masz wymagania dostosowane.
