Podkreślić:
6 cali GaAs VCSEL epiwafer
, Epiwafer VCSEL 940 nm
, 100 111 Epiwafer VCSEL
Cavity mode Tolerance: |
Within3% |
Jednorodność trybu wnęki: |
<= 1% |
Dopinglevel tolerance: |
Within ±30 % |
Jednolitość poziomu dopingu: |
<= 10% |
PL Wavelength uniformity: |
Std. Dev better than 2nm @inner 140mm |
Thickness uniformity: |
Better than ±3% @inner 140mm |
Mole fraction x tolerance: |
Within ±0.03 |
Mole fraction x Uniformity: |
<= 0.03 |
Substrat N-GaAs VCSEL epiwafer 6 cali orientacja GaAs 100 111 długość fali 940nm dla Gigabit Ethernet
Podłoże N-GaAs VCSEL epiwafer 6 cali GaAs orientacja 100 111 długość fali 940 nm dla Gigabit Ethernet
Krótki opis epiwafera VCSEL z podłożem N-GaAs
TenPodłoże N-GaAs (arsenek galu typu n) VCSEL epiwaferjest krytycznym elementem używanym w produkcji laserów VCSEL (Vertical-Cavity Surface-Emitting Lasers). Lasery VCSEL są kluczowe w takich zastosowaniach jak szybka komunikacja optyczna, wykrywanie 3D i LIDAR. Płytka jest zbudowana na podłożu GaAs typu N, które zapewnia doskonałą przewodność elektryczną i odpowiednią bazę do wzrostu warstwy epitaksjalnej.
Warstwy epitaksjalne, zazwyczaj złożone z różnych półprzewodników złożonych, są hodowane na podłożu, aby utworzyć aktywny obszar lasera. Ta struktura umożliwia pionową emisję światła, oferując wysoką wydajność i łatwą integrację w matrycach. Wafer zazwyczaj obsługuje emisję przy długościach fal takich jak850nm lub 940nm, idealny do zastosowań w komunikacji światłowodowej i czujnikach 3D.
Podłoża N-GaAs zapewniająniska gęstość defektów, niezbędne dla urządzeń o wysokiej wydajności i wytrzymująceobróbka w wysokiej temperaturze. Jego stabilność mechaniczna i przewodnictwo cieplne sprawiają, że nadaje się do zastosowań wymagających dużej mocy i dużej prędkości. Ten wafel jest powszechnie stosowany wcentra danych,elektronika użytkowa(np. rozpoznawanie twarzy w smartfonach) isystemy samochodowepodobnie jak LIDAR, ze względu na jegoopłacalnyIskalowalnyprodukcja.
Struktura epiwafera VCSEL z podłożem N-GaAs
Karta danych epiwafera VCSEL z podłożem N-GaAsZMSH VCSEL EPIWAFER.pdf)

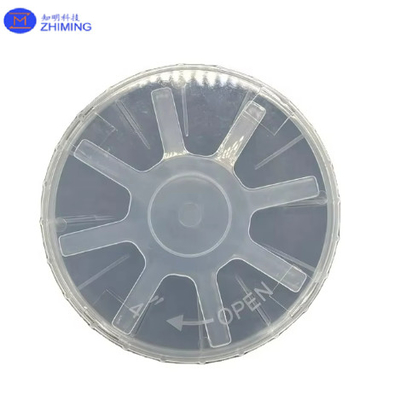

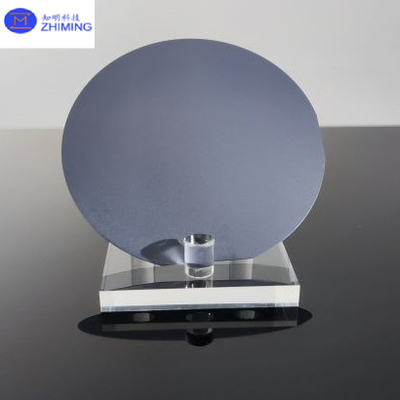

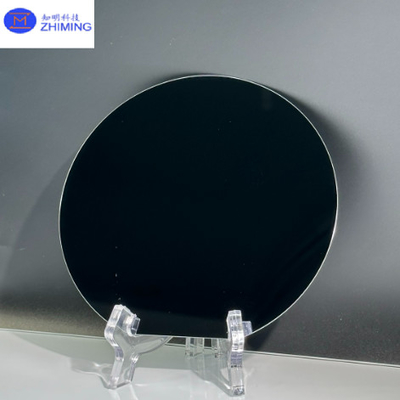

Zdjęcie epiwafera VCSEL z podłożem N-GaAs
Zastosowanie epiwafera VCSEL z podłożem N-GaAs
TenPodłoże N-GaAs Epiwafer VCSELjest szeroko stosowany w różnych aplikacjach high-tech ze względu na wydajną emisję światła pionowego, skalowalność i zalety wydajnościowe. Kluczowe obszary zastosowań obejmują:
Komunikacja optyczna:
- Lasery VCSEL na podłożach N-GaAs są szeroko stosowane wkomunikacja światłowodowasystemy, w tymGigabitowy EthernetIcentra danych, gdzie umożliwiają szybką transmisję danych na krótkie odległości, przy zachowaniu wysokiej efektywności energetycznej.
Czujnik 3D:
- Welektronika użytkowatakich jak smartfony i tablety, diody VCSEL są integralną częściąCzujnik 3Daplikacje, w tymrozpoznawanie twarzy(Identyfikacja twarzy)rozpoznawanie gestów, Irozszerzona rzeczywistość(AR). Ich kompaktowa konstrukcja i energooszczędność sprawiają, że idealnie nadają się do urządzeń mobilnych.
LIDAR (detekcja światła i pomiar odległości):
- Lasery VCSEL są stosowane wSystemy LIDARDopojazdy autonomiczne,drony, Irobotykaaby zapewnić precyzyjny pomiar odległości i mapowanie środowiska. Długość fali 940 nm jest szczególnie użyteczna w LIDAR ze względu na jej zdolność do dobrego działania w warunkach zewnętrznych.
Myszki i drukarki laserowe:
- Wafle epiwaflowe VCSEL są również stosowane wmyszy laserowedo precyzyjnego śledzenia ruchu i wdrukarki laserowedo szybkiego drukowania w wysokiej rozdzielczości.
Czujniki medyczne i przemysłowe:
- W diagnostyce medycznej i automatyce przemysłowej lasery VCSEL są stosowane do:wykrywanie zbliżeniowe,skanowanie biometryczne, Isystemy pozycjonowaniaze względu na ich dokładność i niezawodność.
Zastosowania te podkreślają wszechstronność i znaczenie laserów VCSEL z podłożem N-GaAs w nowoczesnej technologii.
Właściwości epiwafera VCSEL z podłożem N-GaAs
TenPodłoże N-GaAs Epiwafer VCSELposiada kilka ważnych właściwości, które czynią go idealnym do zaawansowanych zastosowań optoelektronicznych, szczególnie w szybkich technologiach komunikacyjnych i czujnikowych. Kluczowe właściwości obejmują:
Wysoka przewodność elektryczna:
- TenPodłoże GaAs typu nzapewnia doskonałą przewodność elektryczną, co pozwala na efektywne wstrzykiwanie nośników do aktywnych obszarów lasera VCSEL.
Niska gęstość defektów:
- Podłoże GaAs ma zazwyczajniska gęstość dyslokacji, co jest kluczowe dla urządzeń o wysokiej wydajności, zapewniając jednorodność i niezawodność macierzy VCSEL.
Wysoka przewodność cieplna:
- GaAs zapewniadobra przewodność cieplna, co pozwala na efektywne odprowadzanie ciepła podczas pracy przy dużym poborze mocy, dzięki czemu urządzenie nadaje się do zastosowań ciągłych i szybkich.
Strojenie długości fali:
- Epiwafle VCSEL wyhodowane na podłożach N-GaAs można dostosować do emisji światła o określonych długościach fal, powszechnie850nmI940nm, które są optymalne do komunikacji światłowodowej i wykrywania 3D.
Emisja pionowa:
- Tenstruktura wnękowa pionowadiod VCSEL umożliwia emisję światła prostopadłą do powierzchni płytki, co pozwala na efektywną integrację w matrycach i sprawia, że płytka idealnie nadaje się do kompaktowych urządzeń optycznych o dużej gęstości.
Skalowalność:
- Podłoże N-GaAs obsługujeprodukcja wielkoseryjna i niskokosztowa, co czyni go atrakcyjnym wyborem dla przemysłu elektroniki użytkowej, motoryzacyjnego i telekomunikacyjnego.
Stabilność temperatury:
- Lasery VCSEL na podłożach GaAs wykazująstabilna praca w różnych temperaturachzapewniając niezawodną pracę w wymagających środowiskach, takich jak centra danych i pojazdy autonomiczne.
Właściwości te sprawiają, że epiwafer N-GaAs VCSEL idealnie nadaje się do zastosowań wymagających dużej prędkości, wydajności i niezawodności optoelektronicznej.
Podłoże N-GaAs Epiwafer VCSEL w ZMSH
TenPodłoże N-GaAs (arsenek galu typu n) VCSEL epiwaferjest kluczowym elementem do produkcji laserów VCSEL, szeroko stosowanych wkomunikacja optyczna,Czujnik 3D, ILIDARZbudowany na bazie N-GaAs, wafel zapewnia doskonałąprzewodnictwo elektrycznei solidne podstawy do tworzenia warstw epitaksjalnych, co umożliwia wydajną emisję światła pionowego o długościach fal takich jak850nmI940nm.
ZMSHdostarcza te wysokiej jakości wafle i zapewnia niezawodność produktu dzięki zaawansowanym metodom testowania, takim jakMapowanie PL,Mapowanie FP, ITryb wnękianaliza. Testy te pomagają utrzymać niską gęstość defektów i zapewniają jednorodność płytek, co jest niezbędne w przypadku zastosowań o wysokiej wydajności. ZMSH oferuje również płytki o różnychdługości fali konfiguracje, takie jakLasery VCSEL o pojedynczym złączu 940 nm, zaspokajając różnorodne potrzeby przemysłu.
Dzięki szczegółowej kontroli jakości i skalowalności ZMSH te wafle idealnie nadają się do zastosowań wcentra danych,elektronika użytkowa(np. rozpoznawanie twarzy) isystemy samochodowe, zapewniającopłacalnyIniezawodnyrozwiązania.
