Wafer DFB N-InP podłoża epiwafer warstwa aktywna InGaAlAs/InGaAsP 2 4 6 cali dla czujnika gazu

Szczegóły Produktu

Place of Origin: China

Nazwa handlowa: ZMSH

Warunki płatności i wysyłki

Delivery Time: 2-4weeks

Payment Terms: T/T

Uzyskaj najlepszą cenę
Podkreślić:

Epiwafer z substratem InP o średnicy 2 cali

,

Epiwafer 4 cali z substratem InP

,

Epiwafer z substratu InP o średnicy 6 cali

Doping control:
Better than ± 10%
PLWavelength uniformity:
Std, Dev better than inm @inner 42mm
P-InP doping (cm³):
Zn doped: 5e17 to 2e18
N-inP doping (cm3):
Si doped: 5e17 to 3e18
InGaAs doping (cm·*):
5e14 to 4e19
Moc przednia:
>8
Doping control:
Better than ± 10%
PLWavelength uniformity:
Std, Dev better than inm @inner 42mm
P-InP doping (cm³):
Zn doped: 5e17 to 2e18
N-inP doping (cm3):
Si doped: 5e17 to 3e18
InGaAs doping (cm·*):
5e14 to 4e19
Moc przednia:
>8
Wafer DFB N-InP podłoża epiwafer warstwa aktywna InGaAlAs/InGaAsP 2 4 6 cali dla czujnika gazu

Wafer DFB N-InP podłoża epiwafer warstwa aktywna InGaAlAs/InGaAsP 2 4 6 cali dla czujnika gazu

Podsumowanie waferów DFB N-InP substratu epiwafer

Wafer DFB N-InP podłoża epiwafer warstwa aktywna InGaAlAs/InGaAsP 2 4 6 cali dla czujnika gazu 0

Płytka z rozproszonym sprzężeniem zwrotnym (DFB) na podłożu z fosfidu indycznego (N-InP) typu n jest krytycznym materiałem stosowanym w produkcji wysokowydajnych diod laserowych DFB.Lasery te są niezbędne w zastosowaniach wymagających jednowarunkowego, emitowanie światła wąskiej szerokości linii, np. w komunikacji optycznej, transmisji danych i wykrywaniu.które są optymalne dla komunikacji światłowodowej ze względu na nisko straty w transmisji włókien optycznych.

W sprawieSubstrat InP typu nzapewnia doskonałe dopasowanie siatki dla warstw epitaksyalnych, takich jak InGaAsP, które są wykorzystywane do tworzenia regionu aktywnego, warstw pokrycia i zintegrowanej struktury siatki lasera DFB.Ta siatka umożliwia precyzyjne zwrotne informacje i kontrolę długości fali, co czyni go idealnym do komunikacji dalekobieżnej i systemów WDM (wavelength division multiplexing).

Kluczowe zastosowania epiwaferów DFB na podłogach N-InP obejmują szybkie nadajniki optyczne, połączenia między centrami danych, wykrywanie gazów środowiskowych,i obrazowania medycznego za pomocą tomografii koherencyjnej optycznej (OCT)Cechy charakterystyczne płytki, takie jak modulacja dużych prędkości, stabilność długości fali i wąska szerokość widma, czynią ją niezbędną dla nowoczesnych technologii komunikacyjnych i czujników.


Właściwości płytki DFB N-InP substratu epiwafer

Materiał podłoża: fosforek indyjowy typu N (N-InP)

  • Dopasowanie siatki: Substrat N-InP zapewnia doskonałe dopasowanie siatki z warstwami epitaksowymi, takimi jak InGaAsP lub InAlGaAs, zmniejszając wady i naprężenie, co jest kluczowe dla niezawodności,działanie lasera o wysokiej wydajności.
  • Wysoka mobilność elektronów: InP ma wysoką mobilność elektronów, umożliwiając efektywny transport nośnika, co jest niezbędne dla szybkich laserów DFB.
  • Bezpośredni przepust: InP ma prosta przestrzeń prądu 1,344 eV, co pozwala na efektywną emisję światła w spektrum podczerwonym, w szczególności w zakresie długości fali 1,3 μm i 1,55 μm.

Obszar aktywny i warstwy nawierzchniowe

  • InGaAsP/InAlGaAs aktywna warstwa: Obszar aktywny, zwykle złożony z InGaAsP, jest miejscem, w którym następuje rekombinacja elektron-dziura, generuje fotony.3 μm lub 10,55 μm) do komunikacji optycznej.
  • Warstwy powłoki: otacza aktywny obszar, zapewniając optyczne zamknięcie, zapewniając, że światło pozostaje w aktywnym obszarze dla efektywnego laserowania.
  • Warstwa siatki: Struktura DFB obejmuje wbudowaną siatkę, która zapewnia informacje zwrotne dla pracy w jednym trybie i precyzyjną kontrolę długości fali.

Długość fali roboczej

  • 10,3 μm i 1,55 μm: Te długości fali są idealne do komunikacji światłowodowej ze względu na minimalne straty transmisji w włóknach optycznych, co czyni epiwafer kluczowym dla zastosowań telekomunikacyjnych.
  • Jednostronną i wąską szerokość linii

    • Lasery DFB są zaprojektowane do pracy w jednym trybie, wytwarzając światło o bardzo wąskiej szerokości linii widmowej,który ma kluczowe znaczenie dla szybkiego przekazywania danych i zmniejszania hałasu w systemach łączności optycznej.

Stabilność długości fali

  • Zintegrowana siatka: Sieć w strukturze DFB zapewnia stabilny wynik długości fali, dzięki czemu laser jest bardzo niezawodny w komunikacji dalekobieżnej i systemach WDM.
  • Stabilność temperatury: Epiwafery DFB na substratach N-InP zapewniają doskonałą stabilność temperatury, zapewniając stałą wydajność w szerokim zakresie temperatur.

Niski prąd progowy

  • Zoptymalizowana struktura lasera DFB na podłożu N-InP prowadzi do niskiego prądu progowego, co oznacza, że do uruchomienia lasera wymagana jest mniejsza moc, co czyni te płytki bardzo energooszczędnymi.

Możliwość modulacji dużych prędkości

  • Ze względu na wysoką mobilność elektronów i wydajne wtryskiwanie nośnika w InP lasery DFB na podłogach N-InP są zdolne do modulacji wysokiej prędkości,sprawiają, że są one idealne do stosowania w szybkich nadajnikach optycznych i połączeniach w centrach danych.


Badanie mapowania PL płytki DFB N-InP substratu epiwaferZMSH DFB inp epiwafer.pdf)

Wafer DFB N-InP podłoża epiwafer warstwa aktywna InGaAlAs/InGaAsP 2 4 6 cali dla czujnika gazu 1


Wynik badania XRD i ECV płytki DFB na podłożu N-InP epi-płytki

Wafer DFB N-InP podłoża epiwafer warstwa aktywna InGaAlAs/InGaAsP 2 4 6 cali dla czujnika gazu 2


Wykorzystanie płytki DFB N-InP na podłożu płytki epiwafer

Płytki DFB (Distributed Feedback) na n-typowych substratach fosforanu indycznego (N-InP) mają kluczowe znaczenie w różnych zastosowaniach optoelektronicznych o wysokiej wydajności, zwłaszcza w przypadku jednowarunkowych,wymagana jest emisja światła wąskiej szerokości liniiPoniżej przedstawiono główne zastosowania:

Komunikacja optyczna

  • Sieci światłowodowe dalekobieżne: lasery DFB na podłogach N-InP są szeroko stosowane w systemach komunikacji optycznej dalekobieżnej.55 μm jest optymalne dla zminimalizowania strat sygnału w włóknach optycznych, co czyni je idealnymi do szybkiej transmisji danych.
  • Systemy WDM (Działanie długości fali Multiplexing): W gęstych systemach WDM lasery DFB są używane do generowania precyzyjnych długości fal dla różnych kanałów.Ich wąska szerokość linii i stabilność długości fali są niezbędne do maksymalizacji liczby kanałów w spektrum optycznym.

Połączenia między centrami danych

  • Wysokiej prędkości transmisja danych: lasery DFB są stosowane w nadajnikach optycznych stosowanych do szybkiej transmisji danych na krótkie i średnie odległości w centrach danych.Ich zdolność modulacji wysokiej częstotliwości i niskie zużycie energii mają kluczowe znaczenie dla energooszczędnych operacji.

Wykrywanie gazu w środowisku

  • Detekcja gazu: lasery DFB są stosowane w czujnikach gazu środowiskowego do wykrywania określonych gazów, takich jak CO2 i CH4.można wykonywać pomiary o wysokiej wrażliwości dla zastosowań monitorowania przemysłowego i środowiskowego.
  • Spektroskopia absorpcyjna laserowa: lasery DFB zapewniają wąską szerokość linii i stabilną moc wyjściową, dzięki czemu są idealne do precyzyjnego wykrywania gazu i zastosowań spektroskopii.

Diagnostyka medyczna (tomografia koherencyjna optyczna - OCT)

  • Oftalmologia i dermatologia: lasery DFB są stosowane w systemach tomografii optycznej, które są szeroko stosowane do obrazowania tkanek biologicznych o wysokiej rozdzielczości.Wąska szerokość linii widmowej i stabilna długość fali pomagają generować jasne i szczegółowe obrazy, niezbędne do diagnostyki nieinwazyjnej w okulistyce i dermatologii.

Systemy LIDAR (Wykrywanie światła i zasięg)

  • Samochody autonomiczne i mapowanie 3D: lasery DFB są stosowane w systemach LIDAR do pomiaru odległości i mapowania środowisk.Ich wąska szerokość linii i stabilna wydajność umożliwiają dokładne pomiary odległości i wykrywanie obiektów podczas jazdy autonomicznej, dronów i systemów mapowania 3D.

Komunikacja satelitarna i kosmiczna

  • Komunikacja o wysokiej częstotliwości: lasery DFB są stosowane w systemach łączności satelitarnej do przesyłania sygnałów danych o wysokiej częstotliwości na duże odległości.Stabilność długości fali i niskie zużycie energii są niezbędne dla niezawodnej komunikacji kosmicznej, gdzie temperatury i warunki środowiskowe mogą się różnić.

Układy fotoniczne zintegrowane (PIC)

  • Zintegrowana optoelektronika: epiwafery DFB są używane w fotonicznych układach zintegrowanych (PIC), które łączą wiele komponentów optycznych, takich jak lasery, modulatory i detektory, na jednym chipie.Obwody te są niezbędne do zastosowań w szybkiej komunikacji danych i przetwarzaniu sygnałów.

Wojskowo-kosmiczne

  • Bezpieczna komunikacja i celowanie: lasery DFB są stosowane w zastosowaniach wojskowych do bezpiecznej komunikacji wysokiej częstotliwości.Ich wąska szerokość linii i stabilność długości fali są kluczowe dla zminimalizowania zakłóceń sygnału w złożonych środowiskach komunikacyjnych.
  • Precyzyjne ukierunkowanie: w przemyśle lotniczym i obronnym lasery DFB są stosowane w systemach ukierunkowania i kierowania, które wymagają precyzyjnej kontroli długości fali i stabilności.

Spektroskopia precyzyjna

  • Badania naukowe: lasery DFB są stosowane w spektroskopii precyzyjnej do szczegółowej analizy materiałów i składu chemicznego.Ich wąska szerokość linii i ustawialna długość fali sprawiają, że są idealne do dokładnych pomiarów w badaniach naukowych i zastosowaniach przemysłowych.


DFB wafer N-InP podłoża epiwafer prawdziwe zdjęcia

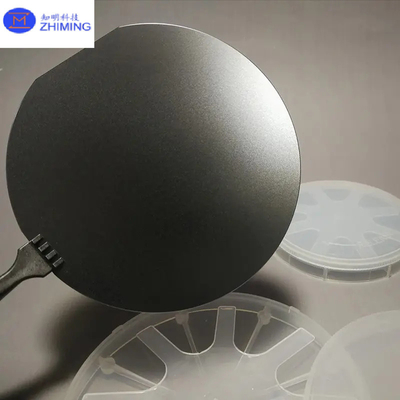

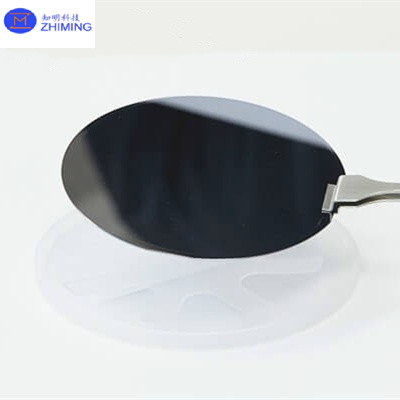

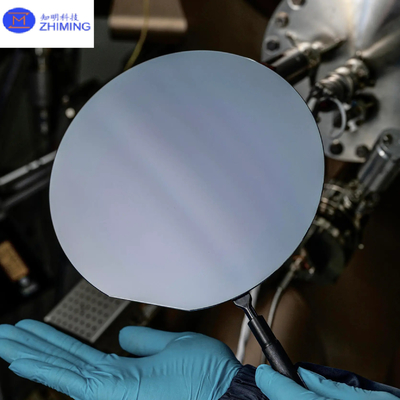

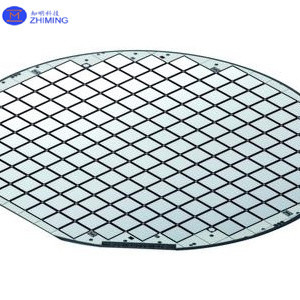

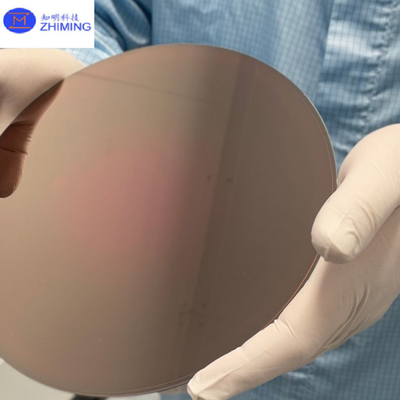

Wafer DFB N-InP podłoża epiwafer warstwa aktywna InGaAlAs/InGaAsP 2 4 6 cali dla czujnika gazu 3Wafer DFB N-InP podłoża epiwafer warstwa aktywna InGaAlAs/InGaAsP 2 4 6 cali dla czujnika gazu 4

Wafer DFB N-InP podłoża epiwafer warstwa aktywna InGaAlAs/InGaAsP 2 4 6 cali dla czujnika gazu 5Wafer DFB N-InP podłoża epiwafer warstwa aktywna InGaAlAs/InGaAsP 2 4 6 cali dla czujnika gazu 6


Słowa kluczowe:wafe DFB,r N-InP substratu epiwafer,warstwa aktywna InGaAlAs/InGaAsP
