Szczegóły Produktu
Place of Origin: China
Nazwa handlowa: ZMSH
Warunki płatności i wysyłki
Delivery Time: 2-4weeks
Payment Terms: T/T
PL Wavelength control: |
Better than 3nm |
PL Wavelength uniformity: |
Std, Dev better than inm @inner 42mm |
Thickness control: |
Betterthan ±3% |
Thickness uniformity: |
Better than ± 3% @inner 42mm |
Doping control: |
Better than ±10% |
Domieszkowanie P-InP (cm-*): |
Domieszkowanie cynkiem: 5e17 do 2e18 |
Peak Wavelength: |
1310nm |
Threshold Current: |
<8 |
Front Power: |
>9 |
PL Wavelength control: |
Better than 3nm |
PL Wavelength uniformity: |
Std, Dev better than inm @inner 42mm |
Thickness control: |
Betterthan ±3% |
Thickness uniformity: |
Better than ± 3% @inner 42mm |
Doping control: |
Better than ±10% |
Domieszkowanie P-InP (cm-*): |
Domieszkowanie cynkiem: 5e17 do 2e18 |
Peak Wavelength: |
1310nm |
Threshold Current: |
<8 |
Front Power: |
>9 |
DFB Epiwafer InP substrat MOCVD metoda 2 4 6 cali Długość fali operacyjna: 1,3 μm, 1,55 μm
Podsumowanie substratu DFB Epiwafer InP
Epiwafery na substratach fosforanu indyjnego (InP) są kluczowymi komponentami stosowanymi w produkcji wysokowydajnych diod laserowych DFB.Lasery te są kluczowe dla komunikacji optycznej i zastosowań czujnikowych ze względu na ich zdolność do wytwarzania jednowarunkowych, światło o wąskiej szerokości linii z stabilną emisją długości fali, zazwyczaj w zakresie 1,3 μm i 1,55 μm.
Substrat InP zapewnia doskonałe dopasowanie siatki do warstw epitaksjalnych, takich jak InGaAsP, które są uprawiane w celu utworzenia aktywnego regionu, warstw pokrywających,i struktury siatki, które definiują funkcjonalność lasera DFBZintegrowana siatka w konstrukcji zapewnia precyzyjną kontrolę sprzężenia zwrotnego i długości fali.co sprawia, że nadaje się do długodystansowej komunikacji światłowodowej i systemów WDM (wavelength Division Multiplexing).
Kluczowe zastosowania obejmują szybkie nadajniki optyczne, połączenia między centrami danych, wykrywanie gazu i tomografię koherencji optycznej (OCT).Połączenie wysokiej prędkości wydajności in-P-based DFB epiwafer, wąska szerokość linii widmowej i stabilność długości fali sprawiają, że jest niezbędny w nowoczesnych sieciach telekomunikacyjnych i zaawansowanych technologiach wykrywania.
Struktura podłoża InP DFB Epiwafer
Arkusz danych substratu DFB Epiwafer InPZMSH DFB inp epiwafer.pdf)
Właściwości podłoża DFB Epiwafer InP
Materiał podłoża:
/Bandgap:
Dopasowanie siatki:
Warstwy epitaksyalne:
Długość fali roboczej:
Wąska szerokość linii i jednowarunkowa obsługa:
Stabilność temperatury:
Niski prąd progowy:
Możliwość modulacji dużych prędkości:
Kluczowe właściwości płytek epiwaferów DFB na podłogach InP, takie jak ich doskonałe dopasowanie siatki, działanie w jednym trybie, wąska szerokość linii, wydajność wysokiej prędkości i stabilność temperatury,sprawiają, że są niezbędne do komunikacji optycznej, wykrywania i zaawansowanych zastosowań fotonicznych.

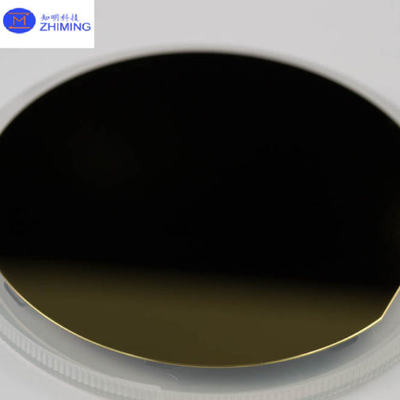

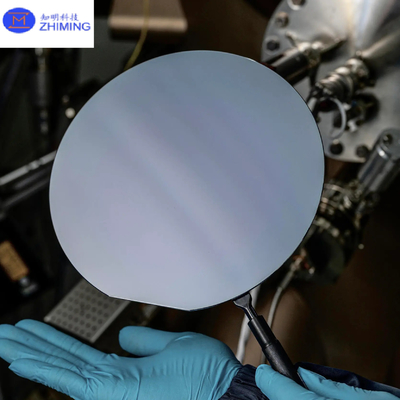

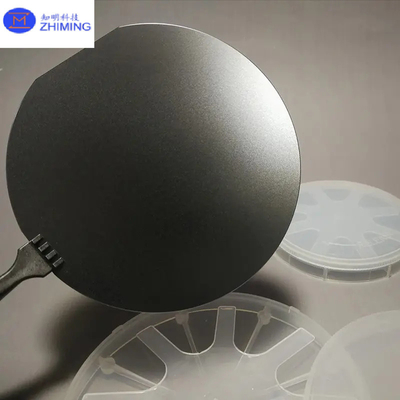

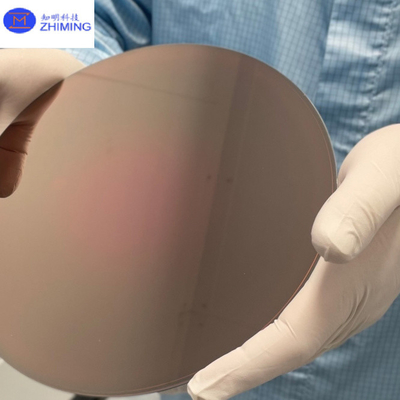

Rzeczywiste zdjęcia podłoża DFB Epiwafer InP
Zastosowanie podłoża DFB Epiwafer InP
Światy kluczowe: InP substrat DFB epiwafer
