Szczegóły Produktu
Place of Origin: China
Nazwa handlowa: ZMSH
Orzecznictwo: ROHS
Warunki płatności i wysyłki
Delivery Time: 2-4weeks
Payment Terms: T/T
PL Wavelength control: |
Better than 3nm |
PL Wavelength uniformity: |
Std.Dev better than 1nm @inner 42mm |
Thickness control: |
Better than +3% |
Thickness uniformity: |
Better than +3% @inner 42mm |
Doping control: |
Better than +10% |
P-InP doping (cm-3) N-InP doping (cm-3): |
Si doped; 5e17 to 3e18 |
PL Wavelength control: |
Better than 3nm |
PL Wavelength uniformity: |
Std.Dev better than 1nm @inner 42mm |
Thickness control: |
Better than +3% |
Thickness uniformity: |
Better than +3% @inner 42mm |
Doping control: |
Better than +10% |
P-InP doping (cm-3) N-InP doping (cm-3): |
Si doped; 5e17 to 3e18 |
FP epiwafer InP warstwa kontaktowa podłoża InGaAsP Dia 2 3 4 cali dla pasma długości fali OCT 1,3um
FP epiwafer InP's Substrate's Brief
Epiwafery Fabry-Perot (FP) na substratach fosforanu indyjnego (InP) są kluczowymi elementami w opracowywaniu urządzeń optoelektronicznych,w szczególności diody laserowe stosowane w komunikacji optycznej i zastosowaniach czujnikowychSubstraty InP stanowią idealną platformę ze względu na ich wysoką mobilność elektronów, bezpośrednią przepaść pasmową i doskonałe dopasowanie siatki do wzrostu epitaksjalnego.Te płytki zazwyczaj mają wiele warstw epitaksyjnych, takie jak InGaAsP, które tworzą jamę laserową FP i są zaprojektowane do emitowania światła w krytycznych pasmach długości fali od 1,3 μm do 1,55 μm, co czyni je bardzo skutecznymi w komunikacji światłowodowej.
Lasery FP, uprawiane na tych epiwaferach, są znane ze swojej stosunkowo prostej struktury w porównaniu z innymi typami laserów, takimi jak lasery z dystrybucją informacji zwrotnej (DFB),co czyni je ekonomicznym rozwiązaniem dla wielu zastosowańLasery te są szeroko stosowane w systemach komunikacji optycznej krótko- i średniego zasięgu, w połączeniach między centrami danych oraz w technologiach czujników, takich jak wykrywanie gazów i diagnostyka medyczna.
Epiwafery FP oparte na InP zapewniają elastyczność w wyborze długości fali, dobrą wydajność i niższe koszty produkcji, co czyni je istotnym elementem w rosnących dziedzinach telekomunikacji,monitorowanie środowiska, i zintegrowane obwody fotoniczne.
Arkusz danych podłoża InP epiwafer FP

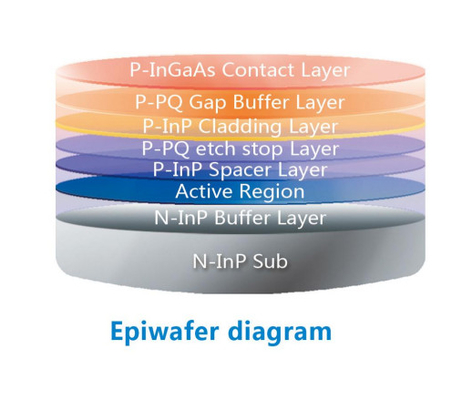

Diagram podłoża InP epiwafer FP
Właściwości podłoża InP epiwafer FP
InP Substrat
Warstwy epitaksyalne
Właściwości optyczne
Efektywność kosztowa
Właściwości te sprawiają, że epiwafery FP na podłogach InP są bardzo odpowiednie do stosowania w systemach komunikacji optycznej, urządzeniach czujnikowych i układach zintegrowanych fotonicznych.
Nieruchomości | Opis |
Struktura kryształowa | Struktura kryształowa mieszanki cynku |
Stała siatki | 5.869 Å - Dobrze pasuje do InGaAs i InGaAsP, minimalizując wady |
/Bandgap | 10,344 eV w temperaturze 300 K, odpowiadającej ~ 0,92 μm długości fali emisji |
Zakres emisji epiwaferów | Zazwyczaj w zakresie od 1,3 μm do 1,55 μm, odpowiedni do komunikacji optycznej |
Wysoka mobilność elektronów | 5400 cm2/V·s, umożliwiające zastosowanie urządzeń o dużej prędkości i wysokiej częstotliwości |
Przewodność cieplna | 00,68 W/cm·K w temperaturze pokojowej zapewnia odpowiednią rozpraszanie ciepła |
Przejrzystość optyczna | Przejrzystość nad przepustką, umożliwiająca efektywną emisję fotonów w zakresie IR |
Doping i przewodność | Można dopywać jako n-typ (siarka) lub p-typ (cynk), obsługuje kontakty ohmowe |
Niska gęstość wad | Niska gęstość wad, zwiększa wydajność, długowieczność i niezawodność urządzeń |
Zastosowanie podłoża InP epiwafer FP
Komunikacja światłowodowa
Połączenia między centrami danych
Wykrywanie optyczne
Diagnostyka medyczna

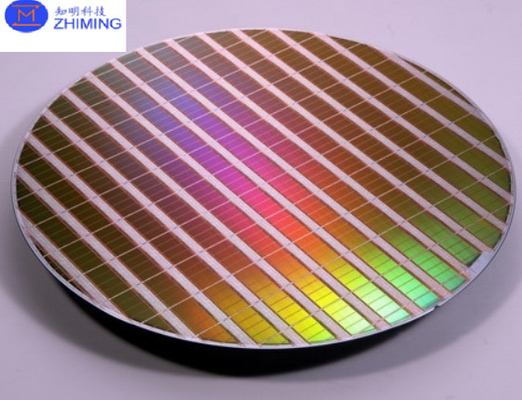

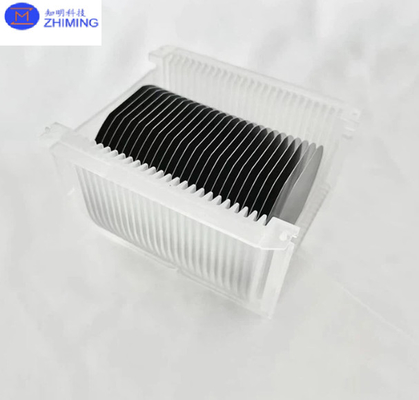

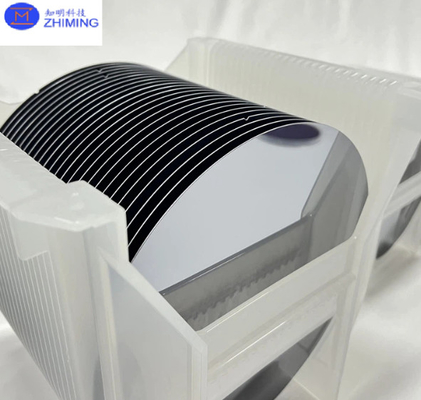

Zdjęcia podłoża InP epiwafer FP
Pytania i odpowiedzi
Co to jest EPI w płytce?
EPIw technologii płytek oznaczaEpitaxy, który odnosi się do procesu osadzania cienkiej warstwy materiału krystalicznego (warstwa epitaksowa) na podłożu półprzewodnikowym (takich jak krzemowy lub InP).Ta warstwa epitaksyalna ma taką samą strukturę kryształową jak podłoże, umożliwiając wysokiej jakości, bez wad wzrost, który jest niezbędny do produkcji zaawansowanych urządzeń półprzewodnikowych.
