InP epiwafer's Overview

Epiwafer z fosforu indyjnego (InP) jest kluczowym materiałem stosowanym w zaawansowanych urządzeniach optoelektronicznych, w szczególności diodach laserowych Fabry-Perot (FP).Epiwafery InP składają się z warstw wyhodowanych na podłożu InP w sposób epitaksowy., zaprojektowane do zastosowań o wysokiej wydajności w telekomunikacji, centrach danych i technologiach czujników.

Lasery FP oparte na InP są niezbędne do komunikacji światłowodowej, wspierając transmisję danych krótkiego i średniego zasięgu w systemach takich jak sieci optyczne pasywne (PON) i multipleksy podziału fal (WDM).Ich długości fal emisji, zazwyczaj około 1,3 μm i 1,55 μm, wyrównują się z oknami o niskiej stracie włókien optycznych, co czyni je idealnymi do transmisji na duże odległości i dużych prędkości.

Płytki te mają również zastosowanie w szybkich połączeniach danych w centrach danych, gdzie konieczna jest opłacalna i stabilna wydajność laserów FP.Lasery FP oparte na InP są wykorzystywane w monitorowaniu środowiska i w przemysłowym wykrywaniu gazów, gdzie mogą wykrywać gazy takie jak CO2 i CH4 ze względu na ich precyzyjną emisję w pasmach absorpcji podczerwieni.

W dziedzinie medycyny epiwafery InP przyczyniają się do systemów tomografii koherencyjnej optycznej (OCT), zapewniając nieinwazyjne możliwości obrazowania.Ich integracja w układach fotonicznych i potencjalne zastosowanie w technologiach lotniczych i obronnych, takie jak LIDAR i łączność satelitarna, podkreślają ich wszechstronność.

Ogólnie rzecz biorąc, epiwafery InP są kluczowe w umożliwianiu szerokiej gamy urządzeń optycznych i elektronicznych ze względu na ich doskonałe właściwości elektryczne i optyczne, szczególnie w zakresie 1,3 μm do 1.zakres długości fali 55 μm.

Struktura epiwafery InP

Wynik badania PL Mapping epiwafer InP

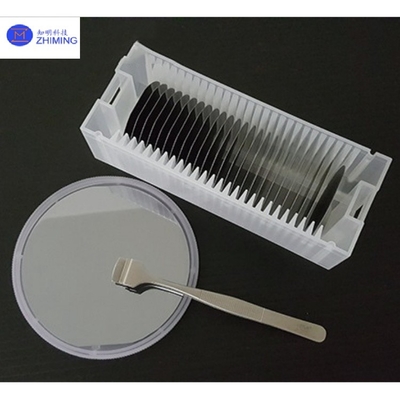

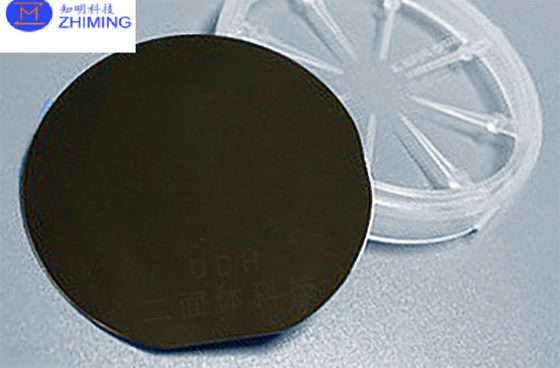

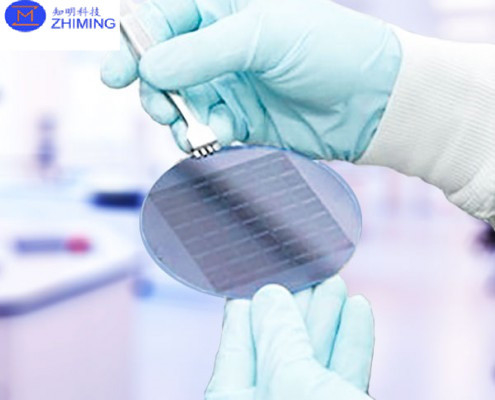

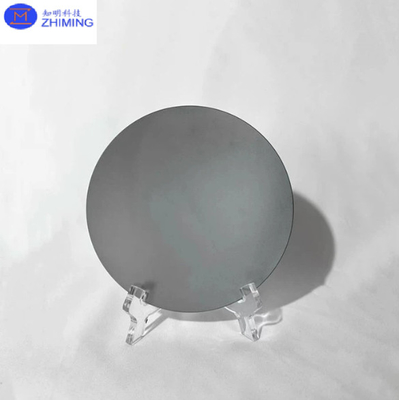

Zdjęcia InP epiwafer

Arkusz danych o funkcjach i kluczowych funkcjach epiwafer InP

Epiwafery z fosforu indycznego (InP) wyróżniają się doskonałymi właściwościami elektrycznymi i optycznymi, co czyni je niezbędnymi do urządzeń optoelektronicznych o wysokiej wydajności.Poniżej znajduje się przegląd kluczowych właściwości, które definiują InP Epiwafers:

1. Struktury kryształowe i stała siatki

• Struktura krystaliczna: InP ma strukturę krystaliczną cynku-mieszaniny.
• Stała siatki: 5,869 Å. Niemal doskonałe dopasowanie siatki z materiałami takimi jak InGaAs i InGaAsP pozwala na wzrost wysokiej jakości warstw epitaksjalnych,minimalizując wady, takie jak zwichnięcia i obciążenia.

2. Próżnia pasmowa i długość fali emisji

• Próżnica pasmowa: InP ma prędkość pasmową 1,344 eV w temperaturze 300 K, co odpowiada długości fali emisji około 0,92 μm.
• Zakres emisji epiwaferów: warstwy epitaksyalne uprawiane na InP zazwyczaj umożliwiają działanie urządzenia w zakresie długości fali od 1,3 μm do 1,55 μm, co jest idealne dla systemów komunikacji optycznej.

3Wysoka mobilność elektronów

• InP wykazuje wysoką mobilność elektronów (5400 cm2/V·s), co powoduje szybki transport elektronów,o pojemności nieprzekraczającej 10 W, ale nieprzekraczającej 15 W,.

4Przewodność cieplna

• Przewodność cieplna: InP ma przewodność cieplną około 0,68 W/cm·K w temperaturze pokojowej.jest odpowiedni do rozpraszania ciepła w wielu urządzeniach optoelektronicznych, zwłaszcza przy odpowiednim zarządzaniu cieplnym.

5Przejrzystość optyczna

• InP jest przejrzysty dla długości fal powyżej jego pasma, umożliwiając efektywną emisję i transmisję fotonów w zakresie podczerwieni, zwłaszcza w krytycznych długościach fal telekomunikacyjnych (1,3 μm i 1,1).55 μm).

6Doping i przewodność.

• doping typu n i typu p: InP może być dopingowany dawcami (np. siarką) lub akceptorami (np. cynkiem), co zapewnia elastyczność w tworzeniu regionów typu n i typu p niezbędnych do różnych urządzeń półprzewodnikowych.
• Wysoka przewodność: silnie dopingowane warstwy kontaktowe rozwijające się na podłogach InP zapewniają kontakty ohmowe o niskim oporze, poprawiając wydajność wtrysku prądu w urządzeniach takich jak lasery FP.

7. Niska gęstość wad

• InP Epiwafery wykazują niską gęstość wad, co ma kluczowe znaczenie dla urządzeń o wysokiej wydajności.

Podsumowując, właściwości InP Epiwafers, takie jak wysoka mobilność elektronów, niska gęstość wad, dopasowanie siatki i skuteczna obsługa w krytycznych długościach fal telekomunikacyjnych,/które są niezastąpione /w nowoczesnej optoelektroniki., zwłaszcza w zastosowaniach związanych z komunikacją i wykrywaniem na dużą prędkość.

Wykorzystanie epiwaferów InP

Epiwafery z fosforanem indycznego (InP) są kluczowe w kilku zaawansowanych dziedzinach technologii ze względu na ich doskonałe właściwości optoelektroniczne.

1.Komunikacja światłowodowa

• Diody laserowe (lasery PF/DFB): Epiwafery inP są wykorzystywane do wytwarzania laserów Fabry-Perot (FP) i Distributed Feedback (DFB), które działają na długościach fali 1,3 μm i 1,55 μm.Te długości fal są zgodne z oknami transmisji z niską stratą włókien optycznych, co czyni je idealnymi do komunikacji danych na duże odległości.
• Pozostałe urządzeniaEpiwafery wykorzystywane są również do produkcji fotodetektorów do odbierania sygnałów optycznych w systemach światłowodowych.

2.Połączenia między centrami danych

• Lasery i detektory oparte na InP są wykorzystywane w modułach optycznych umożliwiających szybkie, niskie opóźnienie połączeń w centrach danych, co poprawia ogólną wydajność sieci.

3.Wykrywanie optyczne i wykrywanie gazu

• Czujniki gazu: InP Epiwafery są stosowane do wytwarzania laserów działających w zakresie podczerwieni, nadających się do zastosowań w zakresie wykrywania gazów (np. CO2, CH4) w monitorowaniu przemysłowym, środowiskowym i bezpieczeństwa.
• Tomografia koherencji optycznej (OCT): Źródła światła oparte na InP są kluczowe dla technologii obrazowania medycznego, takich jak OCT, które są stosowane do nieinwazyjnej diagnostyki w opiece zdrowotnej.

4.Układy fotoniczne zintegrowane (PIC)

• InP Epiwafery są materiałami podstawowymi do fotonicznych układów scalonych, które łączą wiele funkcji fotonicznych (np. lasery, modulatory,i detektorów) na jednym chipie do zastosowań w komunikacji dużych prędkości, przetwarzania sygnałów i obliczeń kwantowych.

5.LIDAR (Wykrywanie i zasięg światła)

• Lasery oparte na InP są wykorzystywane w systemach LIDAR dla pojazdów autonomicznych, mapowania lotniczego i różnych zastosowań obronnych.niezawodne źródła światła wytwarzane z epiwaferów InP do pomiarów odległości i prędkości.

6.Komunikacja satelitarna i kosmiczna

• Lasery InP i fotodetektory odgrywają kluczową rolę w komunikacji satelitarnej i zastosowaniach lotniczych, umożliwiając bezpieczne, szybkie przesyłanie danych na duże odległości.

7.Obrona i lotnictwo

• Epiwafery InP są wykorzystywane w zaawansowanych systemach obronnych, takich jak radary dużych prędkości, sterowanie rakietami i bezpieczne systemy komunikacji, w których niezawodna i wysokiej częstotliwości wydajność jest kluczowa.

Te zastosowania podkreślają wszechstronność i znaczenie InP Epiwaferów w nowoczesnych urządzeniach optoelektronicznych i fotonicznych.

Pytania i odpowiedzi

Czym są epinowafery InP?

Epiwafery z fosforu indycznego (InP)są płytkami półprzewodnikowymi składającymi się z podłoża InP z jedną lub większą warstwą różnych materiałów (takich jak InGaAs, InGaAsP lub AlInAs) uprawianą epitaksowo.Powierzchnie te są precyzyjnie osadzone na podłożu InP w celu stworzenia specjalnych struktur urządzeń dostosowanych do zastosowań optoelektronicznych o wysokiej wydajności.
