Więcej o GaN na płytce Si
GaN-on-Si jest materiałem półprzewodnikowym, który łączy w sobie zalety azotanu galiu (GaN) i krzemu (Si).
GaN ma cechy szerokiego przepływu, wysokiej mobilności elektronów i odporności na wysoką temperaturę, co sprawia, że ma znaczącą przewagę w zastosowaniach o wysokiej częstotliwości i mocy.
Jednak tradycyjne urządzenia GaN są zazwyczaj oparte na drogich materiałach podłoża, takich jak szafir lub węglik krzemowy.
W przeciwieństwie do tego GaN-on-Si wykorzystuje niższe i większe płytki krzemowe jako podłoże, znacznie obniżając koszty produkcji i poprawiając kompatybilność z istniejącymi procesami na bazie krzemu.
Materiał ten jest szeroko stosowany w elektronika mocy, urządzeniach RF i optoelektroniki.
Na przykład urządzenia GaN-on-Si wykazały doskonałą wydajność w zakresie zarządzania energią, komunikacji bezprzewodowej i oświetlenia stałego.
Ponadto, wraz z postępem technologii produkcji, GaN-on-Si ma zastąpić tradycyjne urządzenia na bazie krzemu w szerszym zakresie zastosowań,promowanie dalszej miniaturyzacji i efektywności urządzeń elektronicznych.
Dalsze szczegółyGaN na Sipłytki
| Kategoria parametrów |
parametry |
Wartość/zakres |
Uwaga |
| Właściwości materiału |
GaN szerokość pasma |
3.4 eV |
Półprzewodnik szerokopasmowy, odpowiedni do zastosowań wysokiej temperatury, wysokiego napięcia i wysokiej częstotliwości |
| Szerokość przepustowości krzemu (Si) |
1.12 eV |
Silikon jako materiał podłoża zapewnia lepszą opłacalność |
| Przewodność cieplna |
130-170 W/m·K |
Przewodność cieplna warstwy GaN i podłoża krzemu wynosi około 149 W/m·K |
| Mobilność elektronów |
1000-2000 cm2/V·s |
Mobilność elektronów warstwy GaN jest wyższa niż w krzemu |
| Stała dielektryczna |
9.5 (GaN), 11.9 (Si) |
Stałe dielektryczne GaN i krzemu |
| Współczynnik rozszerzenia cieplnego |
50,6 ppm/°C (GaN), 2,6 ppm/°C (Si) |
Współczynniki rozszerzania cieplnego GaN i krzemu nie pasują, co może powodować napięcie |
| Stała siatki |
30,189 Å (GaN), 5,431 Å (Si) |
Konstanty siatki GaN i Si nie są dopasowane, co może prowadzić do zwichnięć |
| Gęstość zwichnięć |
108-109 cm−2 |
Typowa gęstość zwichnięcia warstwy GaN, w zależności od procesu wzrostu epitaksjalnego |
| Twardota mechaniczna |
9 Mohs |
Twardota mechaniczna azotynu galium zapewnia odporność na zużycie i trwałość |
| Specyfikacje płytek |
Średnica płytki |
2 cali, 4 cali, 6 cali, 8 cali |
Ogólne rozmiary płytek GaN-on-Si |
| Grubość warstwy GaN |
1-10 μm |
Zależy od specyficznych wymagań aplikacji |
| Gęstość podłoża |
500-725 μm |
Typowa grubość podłoża krzemowego, wspierająca wytrzymałość mechaniczną |
| Nierówność powierzchni |
< 1 nm RMS |
Nierówność powierzchni po polerowaniu zapewnia wysokiej jakości wzrost epitaksjalny |
| Wysokość schodów |
< 2 nm |
Wysokość stopnia warstwy GaN wpływa na wydajność urządzenia |
| Strona warpage |
< 50 μm |
Zgięcie płytki wpływa na kompatybilność procesu produkcji |
| Właściwości elektryczne |
Stężenie elektronów |
1016-1019 cm−3 |
stężenie dopingu warstwy GaN typu n lub typu p |
| Odporność |
10−3-10−2 Ω·cm |
Typowa rezystywność warstw GaN |
| Rozpad pola elektrycznego |
3 MV/cm |
Wysoka wytrzymałość pola elektrycznego warstwy GaN jest odpowiednia dla urządzeń wysokiego napięcia |
| Wydajność optyczna |
Długość fali emisji |
365-405 nm (UV/niebieskie światło) |
Długość fali emisji materiałów GaN, stosowanych w urządzeniach optoelektronicznych, takich jak diody LED i lasery |
| Współczynnik wchłaniania |
~ 104 cm−1 |
Współczynnik absorpcji materiału GaN w zakresie światła widzialnego |
| Właściwości termiczne |
Przewodność cieplna |
130-170 W/m·K |
Przewodność cieplna warstwy GaN i podłoża krzemu wynosi około 149 W/m·K |
| Współczynnik rozszerzenia cieplnego |
50,6 ppm/°C (GaN), 2,6 ppm/°C (Si) |
Współczynniki rozszerzania cieplnego GaN i krzemu nie pasują, co może powodować napięcie |
| Właściwości chemiczne |
Stabilność chemiczna |
wysoki |
Azotany galliowe mają dobrą odporność na korozję i nadają się do trudnych warunków |
| Obsługa powierzchni |
Bez pyłu i bez zanieczyszczeń |
Wymogi dotyczące czystości powierzchni płytek GaN |
| Właściwości mechaniczne |
Twardota mechaniczna |
9 Mohs |
Twardota mechaniczna azotynu galium zapewnia odporność na zużycie i trwałość |
| Moduł Younga |
350 GPa (GaN), 130 GPa (Si) |
Moduł Younga GaN i krzemu, wpływający na właściwości mechaniczne urządzenia |
| Parametry produkcji |
Metoda wzrostu na wierzchołku |
MOCVD, HVPE, MBE |
Wspólne metody epitaksyalnego wzrostu warstw GaN |
| Wydajność |
Zależy od kontroli procesu i wielkości płytki |
Szybkość uzyskania wpływa na czynniki takie jak gęstość wychylenia i warpage |
| Temperatura wzrostu |
1000-1200°C |
Typowe temperatury wzrostu epitaksyalnego warstw GaN |
| Prędkość chłodzenia |
Kontrolowane chłodzenie |
Aby zapobiec naprężeniu termicznemu i wypaczeniu, szybkość chłodzenia jest zwykle kontrolowana |

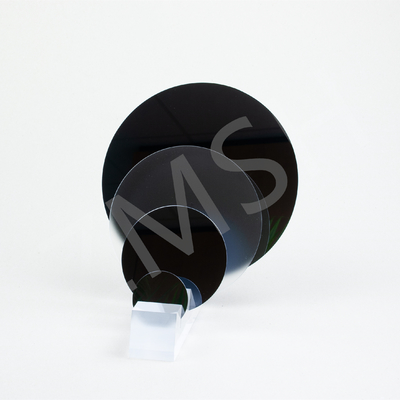

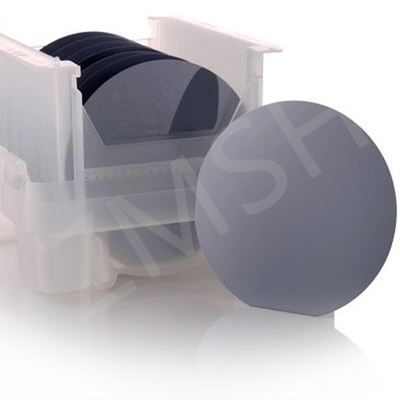

PróbkiGaN na Sipłytki
*W międzyczasie, jeśli macie jakieś dodatkowe wymagania, prosimy o kontakt z nami, aby je dostosować.
O nas i pudełku do pakowania
O nas
Nasze przedsiębiorstwo, ZMSH, specjalizuje się w badaniach, produkcji, przetwarzaniu i sprzedaży substratów półprzewodnikowych i materiałów krystalicznych optycznych.
Mamy doświadczony zespół inżynierów, doświadczenie w zarządzaniu, precyzyjne urządzenia przetwarzające i instrumenty testowe,Zapewniając nam niezwykle silne możliwości przetwarzania produktów niestandardowych.
Możemy badać, rozwijać i projektować różne nowe produkty zgodnie z potrzebami klientów.
Spółka będzie przestrzegać zasady "orientującej się na klientach, opartej na jakości" i będzie dążyć do tego, aby stać się wiodącym przedsiębiorstwem o wysokiej technologii w dziedzinie materiałów optoelektronicznych.
O pudełku opakowaniowym

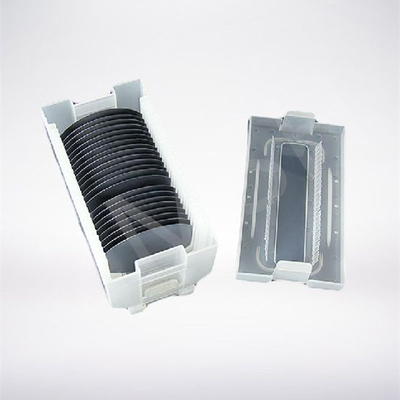

Poświęcając się pomocy naszym klientom, używamy plastiku piankowego do pakowania.
