/O plasterku złożonym
- użyć SiC na płytce złożonej z Si do produkcji
- Wspierać spersonalizowane z artworkem projektowym
- wysokiej jakości, odpowiedni do zastosowań o wysokiej wydajności
- wysoka twardość i trwałość, wysoka przewodność cieplna
- szeroko stosowane w urządzeniach wysokiego napięcia i wysokiej częstotliwości, urządzeniach RF itp.
Więcej płytek złożonych
- Nie.Półizolacyjny SiC na płytce Si Compound jest zaawansowanym materiałem półprzewodnikowym o wysokiej wydajności.
Ma zalety zarówno podłoża krzemowego, jak i półizolacyjnego podłoża węglika krzemowego.
Ma doskonałą przewodność cieplną i wyjątkowo wysoką wytrzymałość mechaniczną.
Może znacząco zmniejszyć niską prąd przecieków w warunkach wysokiej temperatury i wysokiej częstotliwości i skutecznie poprawić wydajność urządzenia.
To doskonały materiał półprzewodnikowy.
Jest on zwykle stosowany w elektronikach mocy, częstotliwościach radiowych i urządzeniach optoelektronicznych, zwłaszcza w aplikacjach o wysokim zapotrzebowaniu wymagających doskonałej rozpraszania ciepła i stabilności elektrycznej.
Chociaż jego koszty produkcji są stosunkowo wysokie w porównaniu z płytkami krzemowymi i płytkami z węglem krzemu,przyciąga coraz większą uwagę i przychylność w technologii wysokiej wydajności ze względu na swoje zalety w zakresie poprawy wydajności urządzenia i niezawodności stabilności.
W związku z tym półizolacja SiC na płytkach kompozytowych Si ma szerokie perspektywy rozwoju w przyszłych zastosowaniach technologii zaawansowanych.
Szczegóły dotyczące płytki złożonej
| Pozycja |
Specyfikacja |
| Średnica |
150 ± 0,2 mm |
| Polityp SiC |
4H |
| Odporność SiC |
≥1E8 Ω·cm |
| Gęstość warstwy SiC |
≥ 0,1 μm |
| Nieważne |
≤ 5 ea/wafer (2 mm > D > 0,5 mm) |
| Bruki z przodu |
Ra ≤ 0,2 nm (5 μm × 5 μm) |
| Si Orientacja |
Zmiany wyników: |
| Typ Si |
P/N |
| Płasko/szczyt |
Płasko/szczyt |
| Szczątki, zarysowania, pęknięcia (kontrola wizualna) |
Żadnego |
| TTV |
≤ 5 μm |
| Gęstość |
500/625/675 ± 25 μm |

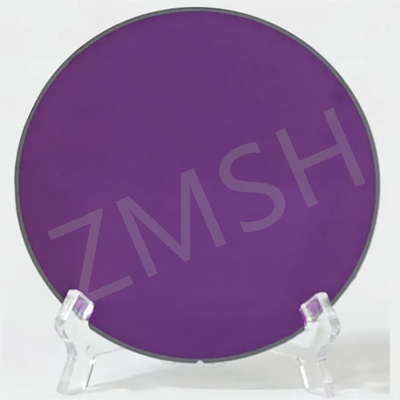

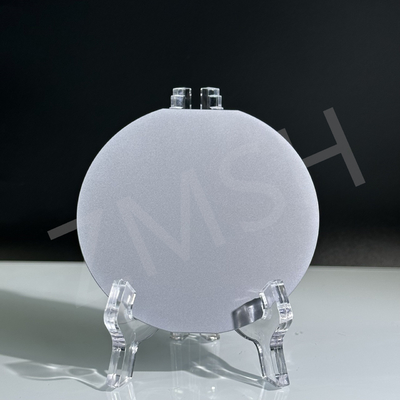

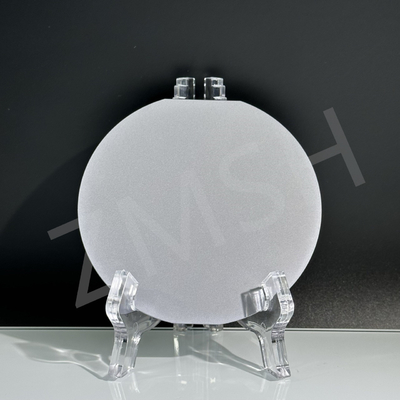

Inne zdjęcia płytki złożonej
*Proszę skontaktować się z nami, jeśli masz wymagania.
O nas
Nasze przedsiębiorstwo, ZMSH, specjalizuje się w badaniach, produkcji, przetwarzaniu i sprzedaży substratów półprzewodnikowych i materiałów krystalicznych optycznych.
Mamy doświadczony zespół inżynierów, doświadczenie w zarządzaniu, precyzyjne urządzenia przetwarzające i instrumenty testowe,Zapewniając nam niezwykle silne możliwości przetwarzania produktów niestandardowych.
Możemy badać, rozwijać i projektować różne nowe produkty zgodnie z potrzebami klientów.
Spółka będzie przestrzegać zasady "orientującej się na klientach, opartej na jakości" i będzie dążyć do tego, aby stać się wiodącym przedsiębiorstwem o wysokiej technologii w dziedzinie materiałów optoelektronicznych.
Zalecenia dotyczące podobnych produktów
1.4H-SEMI Substrat SiC z węglem krzemowym 2 cali grubość 350um 500um P Wafer SiC klasy D
2. 2" 3" FZ SiO2 Single Crystal IC Chips 100um 200um Sucha mokra warstwa utleniania 100nm 300nm
Częste pytania
1P: Jaka jest wspólna orientacja powierzchni SiC na płytkach Si?
Odpowiedź: Wspólna orientacja jest (111) dla SiC, wyrównany z podłożem krzemu.
2P: Czy istnieją szczególne wymagania dotyczące wygrzewania SiC na płytkach Si?
Odpowiedź: Tak, do poprawy właściwości materiału i zmniejszenia jego wad często wymagane jest wygrzewanie w wysokich temperaturach.
