8-calowa płytka SiC, krzemowa płytka Karburowa, Prime Dummy Research Grade 500um 350 Um.

8-calowy wafel SiC Wafel z węglika krzemu, główny manekin, klasa badawcza 500um 350 um

Wprowadzenie produktów

Nasza firma specjalizuje się w dostarczaniu wysokiej jakości monokrystalicznych 8-calowych płytek z węglika krzemu (SiC) dla przemysłu elektronicznego i optoelektronicznego.SiC to materiał półprzewodnikowy nowej generacji znany ze swoich unikalnych właściwości elektrycznych i termicznych.W porównaniu do płytek krzemowych i GaAs, SiC szczególnie dobrze nadaje się do urządzeń wysokotemperaturowych i dużej mocy.

Nasze 8-calowe wafle SiC obejmują różne typy i gatunki, aby sprostać różnym wymaganiom aplikacji. Oferujemy zarówno wafle 4H-SiC, jak i 6H-SiC, każdy z własną specyficzną strukturą krystaliczną i sekwencją ułożenia atomów. Wafle te są dostępne w różnych typach przewodnictwa, w tym w wariantach typu N, domieszkowanych azotem i półizolacyjnych.

Oprócz typu i gatunku rozumiemy znaczenie dodatkowych specyfikacji w zapewnieniu optymalnej wydajności i jakości.Parametry takie jak stężenie domieszki, chropowatość powierzchni i gęstość defektów są kluczowymi czynnikami przy określaniu przydatności płytek SiC do określonych zastosowań.Dostarczamy wyczerpujących informacji o produktach i na życzenie możemy udostępnić dalsze szczegóły.

Węglik krzemu (SiC) początkowo znalazł zastosowanie przemysłowe jako materiał ścierny, a później zyskał znaczenie w technologii LED.Z biegiem czasu jego wyjątkowe właściwości fizyczne doprowadziły do ​​jego szerokiego zastosowania w różnych zastosowaniach półprzewodników w różnych gałęziach przemysłu.W obliczu zbliżających się ograniczeń prawa Moore'a wiele firm produkujących półprzewodniki zwraca się w stronę SiC jako materiału przyszłości ze względu na jego wyjątkowe właściwości użytkowe.

W przemyśle półprzewodników 4H-SiC jest częściej stosowany w porównaniu do 6H-SiC.Oznaczenia 4H- i 6H- odnoszą się do struktury sieci krystalicznej węglika krzemu, wskazując specyficzną kolejność ułożenia atomów w krysztale.

Zachęcamy do skontaktowania się z nami w celu uzyskania dalszych informacji na temat naszej oferty 8-calowych płytek SiC oraz tego, w jaki sposób mogą one spełnić Twoje specyficzne wymagania w szybko rozwijającym się krajobrazie półprzewodników.

Parametr produktu

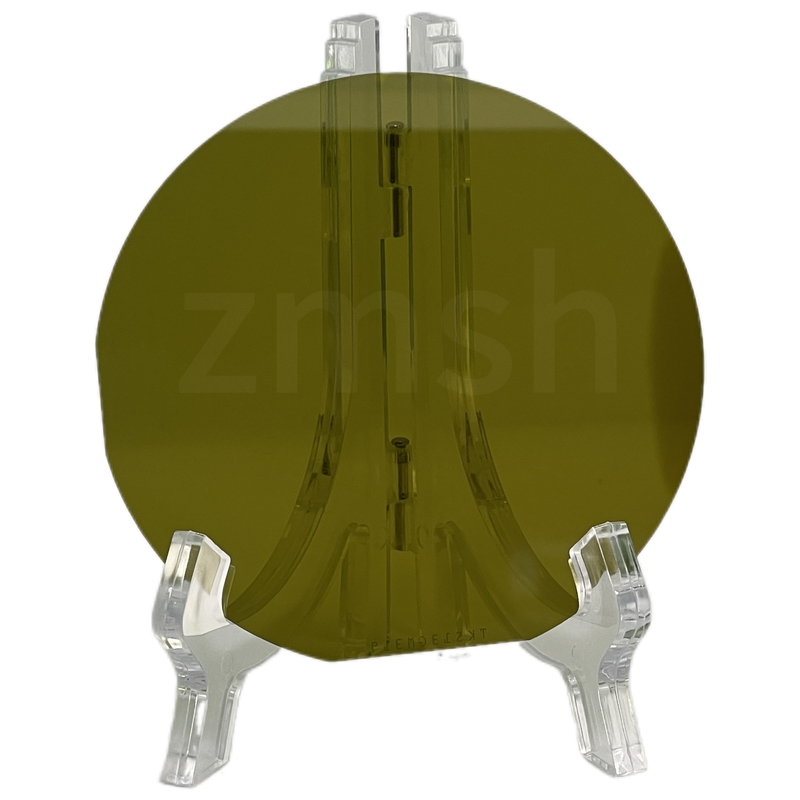

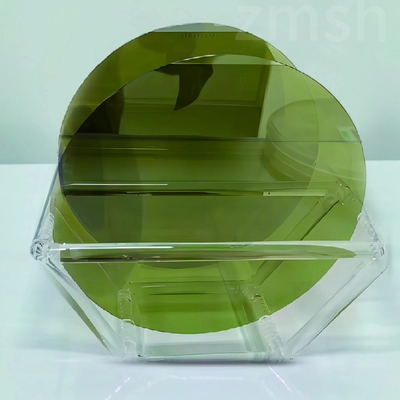

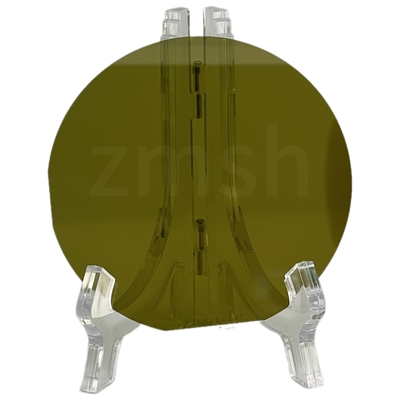

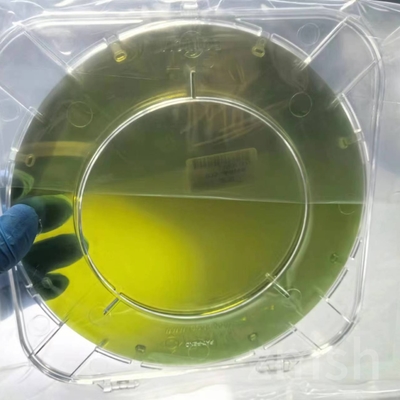

Wyświetlacz produktu

Technologia produkcji

Proces produkcji 8-calowych płytek z węglika krzemu (SiC) obejmuje kilka kluczowych etapów zapewniających ich jakość i przydatność do zastosowań półprzewodnikowych.

Docieranie wsadowe: Gdy kula kryształu SiC zostanie wyhodowana w pojedyncze wafle, są one ładowane do systemu docierania wsadowego.System ten zmniejsza grubość płytek i zapewnia równoległość powierzchni górnej i dolnej.Każdy wafel jest następnie ręcznie rozładowywany, mierzony i sortowany według grubości.
Przygotowanie powierzchni: Przygotowanie powierzchni ma kluczowe znaczenie przy wytwarzaniu wysokiej jakości płytek SiC.Aby uzyskać pożądaną twardość powierzchni, przeprowadza się utlenianie płytki krzemowej.Dodatkowo, aby spełnić standardy jakości, gęstość dyslokacji i zarysowań musi być utrzymywana poniżej pewnego poziomu.Jeśli powierzchnia jest zbyt chropowata, stosuje się do jej szorstkowania piłę drucianą, chociaż proces ten jest pracochłonny i kosztowny.
Proces odzyskiwania płytek: X-Trinsic oferuje proces odzyskiwania płytek, podczas którego uszkodzona warstwa powierzchniowa płytki jest usuwana i ponownie polerowana w celu przywrócenia jej stanu gotowości do pracy w urządzeniu.Proces ten może zaoszczędzić firmom koszty i zwiększyć uzysk danego wafla nawet o 50%.
Przetwarzanie wsadowe: Obecna produkcja płytek SiC odbywa się zazwyczaj przy użyciu narzędzi do przetwarzania wsadowego, które mają mniejszą przepustowość i są ograniczone do mniejszych płytek.Jednakże w miarę jak branża zmierza w stronę płytek o większych rozmiarach, narzędzia do przetwarzania wsadowego mogą wymagać dostosowania, aby efektywnie obsługiwać większe płytki.
Kontrola i usuwanie wad: Podczas procesu produkcyjnego kryształy SiC są sprawdzane pod kątem dyslokacji i defektów.Identyfikowane są wadliwe obszary, a wszelkie defekty są usuwane, aby zapewnić ogólną wydajność i jakość płytek półprzewodnikowych.
Czystość i obróbka warstwy epitaksjalnej: Po wytworzeniu podłoża krzemowego jest ono poddawane obróbce w celu zapewnienia najwyższej możliwej czystości.Właściwa obróbka jest niezbędna, aby uniknąć powstawania defektów w warstwie epitaksjalnej, co skutkuje lepszą jakością i większą wydajnością płytek, które można dostosować do konkretnych wymagań.

Ogólnie rzecz biorąc, proces produkcji 8-calowych płytek SiC obejmuje szereg precyzyjnych etapów mających na celu wytworzenie wysokiej jakości materiałów półprzewodnikowych odpowiednich do szeregu zastosowań.

Często zadawane pytania:

P: Jaki jest sposób wysyłki i koszt?

Odp.: (1) Akceptujemy DHL, Fedex, EMS itp.

(2) wszystko jest w porządku. Jeśli masz własne konto ekspresowe, jeśli nie, możemy pomóc Ci je wysłać

Transport jest zgodny z faktycznym rozliczeniem.

P: Jak zapłacić?

Odp.: T/T 100% depozytu przed dostawą.

P: Jakie jest Twoje MOQ?

Odp.: (1) W przypadku zapasów MOQ wynosi 1 szt.jeśli 2-5 sztuk, to lepiej.

(2) W przypadku niestandardowych produktów Commen MOQ wynosi 10 sztuk w górę.

P: Jaki jest czas dostawy?

A: (1) W przypadku produktów standardowych

W przypadku zapasów: dostawa następuje w ciągu 5 dni roboczych od złożenia zamówienia.

W przypadku produktów niestandardowych: dostawa następuje w ciągu 2-4 tygodni od złożenia zamówienia. Skontaktuj się z nami.

P: Czy masz standardowe produkty?

Odp.: Nasze standardowe produkty w magazynie.jak podłoża 4 cale 0,35 mm.
