Wafer z węglowodorów krzemowych o grubości powierzchni ≤ 0,2 nm

Szczegóły Produktu

Miejsce pochodzenia: Szanghai Chiny

Nazwa handlowa: ZMSH

Orzecznictwo: ROHS

Numer modelu: Płytka z węglika krzemu

Warunki płatności i wysyłki

Czas dostawy: za 30 dni

Zasady płatności: T/T

Uzyskaj najlepszą cenę
Podkreślić:

6-calowa płytka z węglem krzemowym

,

8-calowa płytka z węglem krzemowym

,

4-calowa płytka silikonowa

Klasa:
Produkcja/Badania/Manekin
doping:
Domieszkowany krzemem/niedomieszkowany/domieszkowany cynkiem
Średnica:
150,0 mm +/- 0,2 mm
Rodzaj:
4h-n
Cząstka:
Wolne/niskie cząstki
Oporność elektryczna (om-cm):
0,015 ~ 0,025
Klasa:
Produkcja/Badania/Manekin
doping:
Domieszkowany krzemem/niedomieszkowany/domieszkowany cynkiem
Średnica:
150,0 mm +/- 0,2 mm
Rodzaj:
4h-n
Cząstka:
Wolne/niskie cząstki
Oporność elektryczna (om-cm):
0,015 ~ 0,025

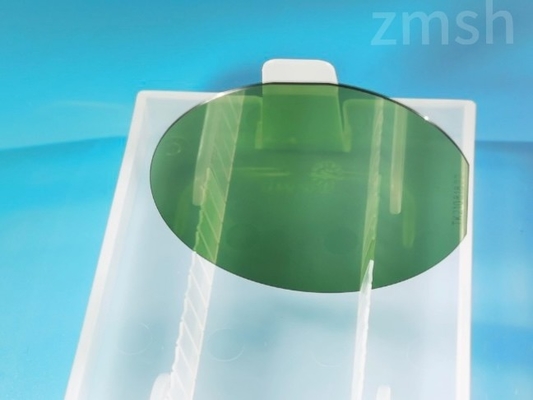

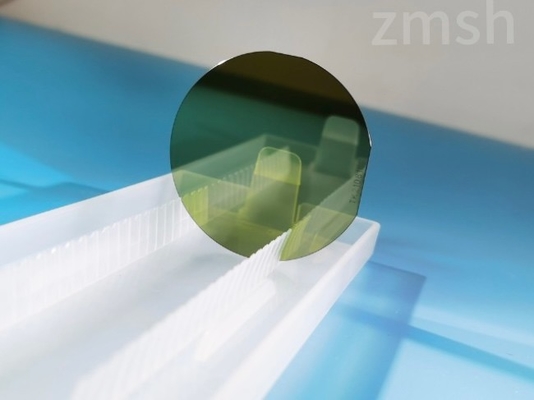

Wafer z węglowodorów krzemowych o grubości powierzchni ≤ 0,2 nm

Wafer z węglowodorów krzemowych o grubości powierzchni ≤ 0,2 nm

Opis produktu

ZMSH stała się dominującym producentem i dostawcą płytek podłoża SiC (karbid krzemowy).Jesteśmy dumni z oferowania najbardziej konkurencyjnych cen na rynku dla 2-calowych i 3-calowych płytek SiC., zapewniając klientom wyjątkową wartość.

Płytki podłoża SiC mają zastosowanie w szerokim zakresie konstrukcji urządzeń elektronicznych, zwłaszcza w produktach wymagających dużej mocy i możliwości wysokiej częstotliwości.Te płytki odgrywają kluczową rolę w rozwoju zaawansowanych i wydajnych systemów elektronicznych.

Ponadto płytki z substratu SiC są szeroko wykorzystywane w dziedzinie technologii diod emitujących światło (LED).Diody LED to urządzenia półprzewodnikowe, które wytwarzają energooszczędne światło o niskiej temperaturze poprzez połączenie elektronów i otworówPłytki z podłoża SiC znacząco przyczyniają się do wydajności i niezawodności diod LED, co czyni je niezbędnym elementem w przemyśle diod LED.

W ZMSH jesteśmy zaangażowani w dostarczanie najwyższej jakości płytek z substratów SiC w najlepszych cenach, zaspokajając zróżnicowane potrzeby naszych klientów w różnych branżach.

Parametry produktu

Parametry Wartość
Nazwa produktu Substrat z węglanu krzemowego
Metoda wzrostu MOCVD
Struktura kryształowa 6h, 4h
Sekwencja układania 6H: ABCACB, 4H: ABCB
Klasa Poziom produkcyjny, poziom badawczy, poziom fałszywy
Rodzaj przewodności N-typ lub półizolacyjny
Pęknięcie 3.23 eV
Twardość 9.2 (Mohs)
Przewodność cieplna @300K 30,2-4,9 W/cm.K
Stałe dielektryczne e(11)=e(22)=9.66, e(33) = 10.33
Odporność 4H-SiC-N: 0.01500,028 Ω·cm, 6H-SiC-N: 0.020.1 Ω·cm, 4H/6H-SiC-SI: >1E7 Ω·cm

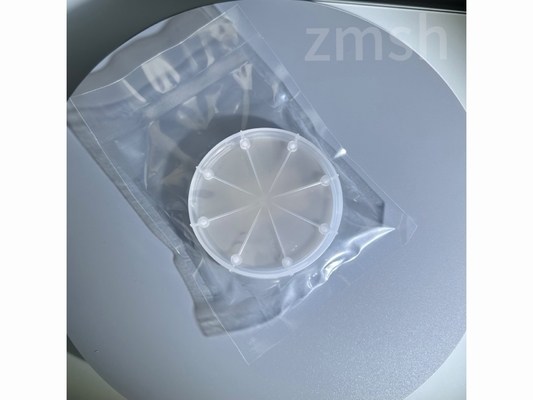

Opakowanie Klasa 100 czysty worek, w klasie 1000 czysty pokój

Zastosowanie produktu

Płytki z węglanu krzemowego (płytki SiC) są bardzo poszukiwane ze względu na ich przydatność w elektronice samochodowej, urządzeniach optoelektronicznych i zastosowaniach przemysłowych.Płytki te obejmują zarówno podłoże SiC typu 4H-N, jak i podłoże SiC półizolacyjne, które stanowią kluczowe elementy szerokiej gamy urządzeń.

Substraty SiC typu 4H-N posiadają wyjątkowe właściwości, w tym szeroką przepustowość, która umożliwia efektywne przełączanie mocy w elektronikach.Wykazują niezwykłą odporność na zużycie mechaniczne i utlenianie chemiczne, co czyni je idealnymi do zastosowań wymagających pracy w wysokich temperaturach i niskiej straty mocy.

Półizolacyjne substraty SiC zapewniają doskonałą stabilność i odporność termiczną, dzięki czemu nadają się do różnych zastosowań optoelektronicznych.Ich zdolność do utrzymania stabilności w urządzeniach o dużej mocy jest szczególnie cennaPonadto półizolacyjne podłoża SiC mogą być wykorzystywane jako wiązane płytki, odgrywając istotną rolę w rozwoju urządzeń mikroelektronicznych o wysokiej wydajności.

Unikalne cechy płytek SiC sprawiają, że są bardzo uniwersalne w szerokim zakresie zastosowań, ze szczególnym znaczeniem w sektorze motoryzacyjnym, optoelektronicznym i przemysłowym.Płytki SiC są niezbędnymi elementami w dzisiejszym krajobrazie technologicznym i nadal zyskują na popularności w różnych branżach.

Wafer z węglowodorów krzemowych o grubości powierzchni ≤ 0,2 nm 0Wafer z węglowodorów krzemowych o grubości powierzchni ≤ 0,2 nm 1

Częste pytania

Co to jest substrat SiC?

Czym są płytki i podłoża z węglanu krzemowego (SiC)?

płytki i podłoża z węglika krzemowego (SiC) to specjalistyczne materiały stosowane w technologii półprzewodnikowej wykonane z węglika krzemu, związku znanego z wysokiej przewodności cieplnej,doskonała wytrzymałość mechaniczna, i szeroki przepaść.

Substrat SiC lub karbid krzemowy jest materiałem krystalicznym używanym jako podstawa lub podstawa, na której wytwarzane są urządzenia półprzewodnikowe.Składa się z atomów krzemu i węgla ułożonych w strukturze krystalicznej.Substraty SiC są zaprojektowane tak, aby miały specyficzne właściwości elektryczne, termiczne,i właściwości mechanicznych, które czynią je bardzo odpowiednimi do szerokiego zakresu zastosowań elektronicznych i optoelektronicznych.

Substraty SiC oferują kilka zalet w porównaniu z tradycyjnymi materiałami półprzewodnikowymi, takimi jak krzem (Si), w tym:

Szeroki odstęp pasmowy: SiC ma szeroki odstęp pasmowy, zazwyczaj około 2,9 do 3,3 elektronowolta (eV), co umożliwia produkcję urządzeń o wysokiej mocy, wysokiej temperaturze i wysokiej częstotliwości.Ta szeroka przepustowość umożliwia urządzeniom efektywne działanie przy wyższych temperaturach i napięciach przy jednoczesnym zminimalizowaniu prądu wycieku.
Wysoka przewodność cieplna: Substraty SiC mają doskonałą przewodność cieplną, co pozwala na efektywne rozpraszanie ciepła wytwarzanego podczas pracy urządzenia.Ta właściwość ma kluczowe znaczenie dla utrzymania niezawodności i wydajności urządzenia, zwłaszcza w zastosowaniach o dużej mocy i wysokiej temperaturze.
Stabilność chemiczna: SiC jest chemicznie stabilny i odporny na korozję, co sprawia, że nadaje się do stosowania w trudnych środowiskach i reakcyjnych procesach chemicznych.Ta stabilność zapewnia wiarygodność i stabilność urządzenia w różnych warunkach pracy.
Twardość mechaniczna: Substraty SiC wykazują wysoką twardość mechaniczną i sztywność, a także odporność na zużycie mechaniczne i deformacje.Właściwości te przyczyniają się do trwałości i długowieczności urządzeń wytwarzanych na podłogach SiC.
Wysokie napięcie awaryjne: urządzenia SiC mogą wytrzymać wyższe napięcia awaryjne w porównaniu z urządzeniami na bazie krzemu,umożliwiające projektowanie bardziej solidnej i niezawodnej elektroniki mocy i urządzeń wysokonapięciowych.
Wysoka mobilność elektronów: Substraty SiC mają wysoką mobilność elektronów, co powoduje szybszy transport elektronów i wyższe prędkości przełączania w urządzeniach elektronicznych.Właściwość ta jest korzystna dla zastosowań wymagających pracy o wysokiej częstotliwości i szybkich prędkościach przełączania.

Ogólnie rzecz biorąc, substraty SiC odgrywają kluczową rolę w opracowaniu zaawansowanych urządzeń półprzewodnikowych do zastosowań w elektrotechnice mocy, komunikacji radiowej (RF), optoelektroniki,elektronika wysokotemperaturowaIch unikalne połączenie energii elektrycznej, cieplnej,i właściwości mechanicznych czyni je niezbędnymi do umożliwienia nowej generacji systemów elektronicznych i fotonicznych w różnych gałęziach przemysłu..
