Wprowadzenie techniczne

W dziedzinie zaawansowanych opakowań przez szkło (TGV) jest powszechnie uważany przez przemysł półprzewodników za kluczową technologię integracji 3D nowej generacji,głównie ze względu na szerokie spektrum zastosowańTGV może być stosowany w takich dziedzinach, jak komunikacja optyczna, przednie końce RF, systemy optyczne, zaawansowane opakowania MEMS, elektronika użytkowa i urządzenia medyczne.Zarówno na bazie krzemu, jak i na bazie szkła za pomocą technologii metalizacji, pojawiają się technologie pionowego połączenia stosowane w opakowaniach próżniowych na poziomie płytek, zapewniając nowe podejście techniczne do osiągnięcia najkrótszych i najmniejszych odległości między układami z doskonałymi właściwościami elektrycznymi, cieplnymi i mechanicznymi.

Technologia szklanych otworów, TGV, umożliwia produkcję wysoce zminimalizowanych i zintegrowanych komponentów elektronicznych o wysokiej wydajności.inteligentne podłoża szklanePodstawy szklane obsługujące TGV mogą łączyć szkło i metal w jedną płytkę.

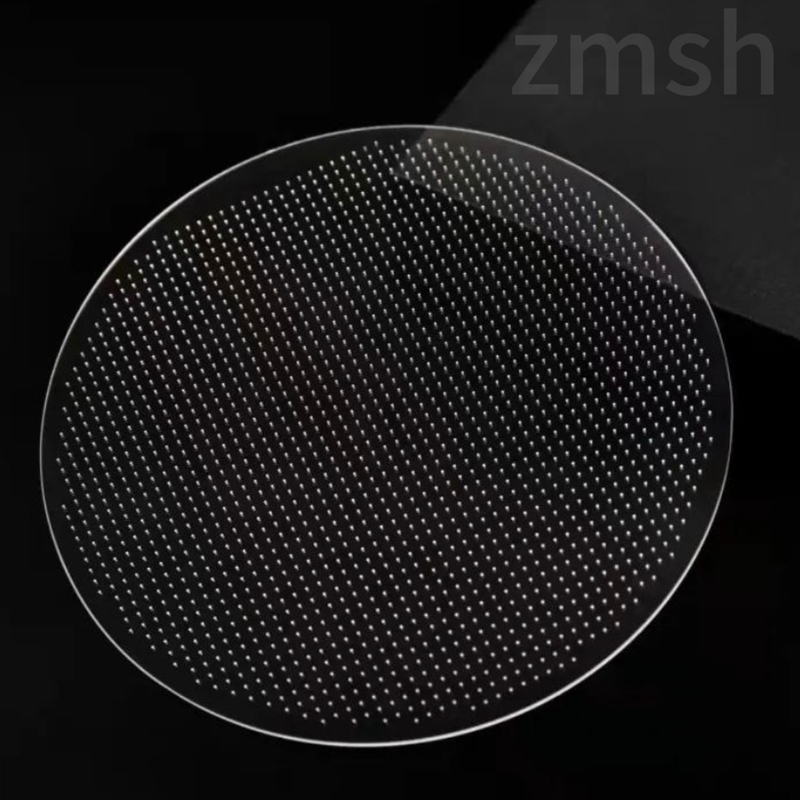

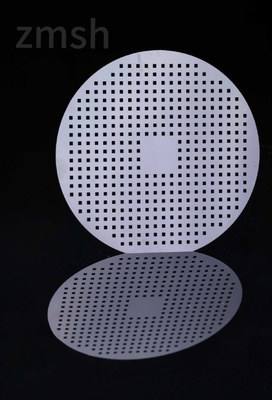

TGV jest wykonany z wysokiej jakości szkła borosilicatowego i stopionego kwarcu.zapewnia bardzo niezawodne rozwiązanie opakowania.

Technologia warstwy redystrybucyjnej (RDL) może tworzyć obwody na podłogach szklanych za pomocą procesów takich jak rozpylanie warstwy nasion, fotolitografia i półdodatkowe galwanizowanie, łącząc w ten sposób TGV.Technologia ta zapewnia nisko straty wyjściowe dla połączeń między układami i kosztuje mniej niż tradycyjne interpozatory na bazie krzemu.

Dodatkowo sam TGV ma takie zalety, jak niska utrata podłoża, wysoka gęstość, szybka reakcja i niskie koszty przetwarzania.,Morimaru Electronics posiada obecnie pełny zestaw wysokiego współczynnika jakości (7:1) poprzez procesy wypełniania i możliwości badawczo-rozwojowe,łącznie z modyfikacją laserową, na mokro etsowanie, wysokiej pokrycia warstwy nasion, przez / ślepy poprzez wypełnienie metalowe i planaryzacja CMP.

Parametry materiału

Korzyść materialna

Technologia TGV wykorzystuje różne rodzaje materiałów szklanych, takie jak szkło kwarcowe i borosilikat, z których każdy ma wyjątkowe zalety.Szkło kwarcowe jest bardzo cenione ze względu na wyjątkową przejrzystość optyczną, co czyni go odpowiednim do zastosowań optoelektronicznych, oraz jego silną stabilność termiczną, która utrzymuje stabilność fizyczną i chemiczną nawet w bardzo wysokich temperaturach,idealny dla środowisk przetwarzania o wysokiej temperaturzeOznacza również niski współczynnik rozszerzenia termicznego, który zapewnia minimalne zmiany wymiarowe przy wahaniach temperatury, korzystne dla precyzyjnej produkcji.Szkło kwarcowe jest chemicznie stabilne wobec większości substancji, zapobiega degradacji podczas długotrwałego użytkowania i ma wysoką wytrzymałość mechaniczną, co czyni go odpowiednim do środowisk wymagających wysokiej trwałości i odporności na uszkodzenia.Szkło borosilikatowe jest bardziej opłacalne w porównaniu ze szkłem kwarcowym, z procesem produkcji, który jest tańszy, co czyni go ekonomicznym wyborem. It offers good thermal stability sufficient for most electronic packaging needs and a moderate thermal expansion coefficient that maintains enough dimensional stability for environments with mild temperature changesSzkło borosilikatowe jest stosunkowo łatwe do przetworzenia i kształtowania, nadaje się do złożonych konstrukcji komponentów elektronicznych i posiada dobrą stabilność chemiczną.o pojemności nieprzekraczającej 10 WWybór pomiędzy tymi dwoma rodzajami materiałów szklanych zależy od wymagań zastosowania i efektywności kosztowej.Szkło kwarcowe jest bardziej odpowiednie do zastosowań wysokiej klasy, które wymagają niezwykle wysokiej wydajności optycznej, stabilności termicznej lub stabilności chemicznej, na przykład w przemyśle lotniczym i wojskowym, podczas gdy szkło borosilikat jest bardziej ekonomiczną opcją,odpowiedni do dużych zastosowań przemysłowych i elektroniki użytkowej, zwłaszcza gdy koszty i możliwości produkcji są głównymi względami.

Główne scenariusze zastosowań TGV

1.Komponenty pasywne zintegrowane 3D na bazie szkła

2. Wbudowany wentylator ze szklaną podstawą

3. Integrowana antena TGV

4. Wielowarstwowe opakowania na poziomie systemu na bazie szkła

Wraz z rozwojem łańcucha przemysłu półprzewodnikowego, korzyści płynące z przewodów przez szkło (TGV) są coraz częściej uznawane przez osoby z branży.TGV stosuje się głównie w takich obszarach, jak RF front-ends, optoelektroniki, biomedycyny, elektronicznych wzmacniaczy gazowych i elektroniki użytkowej.Z przyszłym wsparciem rządowym i inicjatywami przemysłu półprzewodnikówOczekuje się, że koszty TGV będą nadal spadać, a perspektywy rozwoju rynku TGV są pełne nieograniczonego potencjału.

Podobnie rynek TGV stoi przed wyzwaniami, ponieważ podstawowe urządzenia wysokiej klasy oraz rozwiązania chemiczne do miedzianych połączeń są nadal zdominowane przez zaawansowane zagraniczne firmy.W trakcie procesu uprzemysłowienia rynku TGV, krajowy przemysł wytwórczy sprzętu i materiałów napotka znaczące możliwości.

Ponieważ przemysł technologiczny nadal dąży do zwiększenia możliwości obliczeniowych, coraz więcej gigantów półprzewodników wchodzi w dziedzinę heterogenicznej integracji.Technologia ta obejmuje wiele chiplets w jednym opakowaniu poprzez wewnętrzne metody połączeniaSzklane podłoże, faworyzowane ze względu na swoje unikalne właściwości mechaniczne, fizyczne i optyczne, umożliwiają większą liczbę połączeń tranzystorów w ramach jednego opakowania i oferują szybsze prędkości transmisji sygnału.Dla architektów chipów, oznacza to możliwość zintegrowania większej liczby chipletów w pakiecie, zwiększając tym samym wydajność, gęstość i elastyczność, a jednocześnie zmniejszając koszty i zużycie energii.W porównaniu z innymi substratami, podłoże szklane mają gładszą powierzchnię, która nie wpływa negatywnie na produkty obwodów.i są bardziej odporne na wysokie temperatury.
