4° Poza oś SiC Substrat 2 cali Aplikacje wysokiej temperatury Wafer epitaksyalny

Szczegóły Produktu

Miejsce pochodzenia: Chiny

Nazwa handlowa: ZMSH

Orzecznictwo: rohs

Numer modelu: Podłoże SiC

Warunki płatności i wysyłki

Packaging Details: customzied plastic box

Czas dostawy: 2-4 tygodnie

Payment Terms: T/T

Uzyskaj najlepszą cenę
Podkreślić:

Podłoże płytki epitaksjalnej Podłoże SiC

,

Substrat SiC o wysokiej temperaturze

,

Wysokoelektroniczne zastosowania Substrat SiC

Powierzchnia:
Si-face CMP; Si-face CMP; C-face Mp; powierzchnia C Mp;
Przewodność cieplna:
4,9 W/mK
Wielkość:
Zindywidualizowane
Domieszka:
N/A
Napięcie przebicia:
5,5 MV/cm
gęstość:
3,21 G/cm3
Wytrzymałość na ściskanie:
>1000MPa
Twardota powierzchni:
HV0,3>2500
Powierzchnia:
Si-face CMP; Si-face CMP; C-face Mp; powierzchnia C Mp;
Przewodność cieplna:
4,9 W/mK
Wielkość:
Zindywidualizowane
Domieszka:
N/A
Napięcie przebicia:
5,5 MV/cm
gęstość:
3,21 G/cm3
Wytrzymałość na ściskanie:
>1000MPa
Twardota powierzchni:
HV0,3>2500

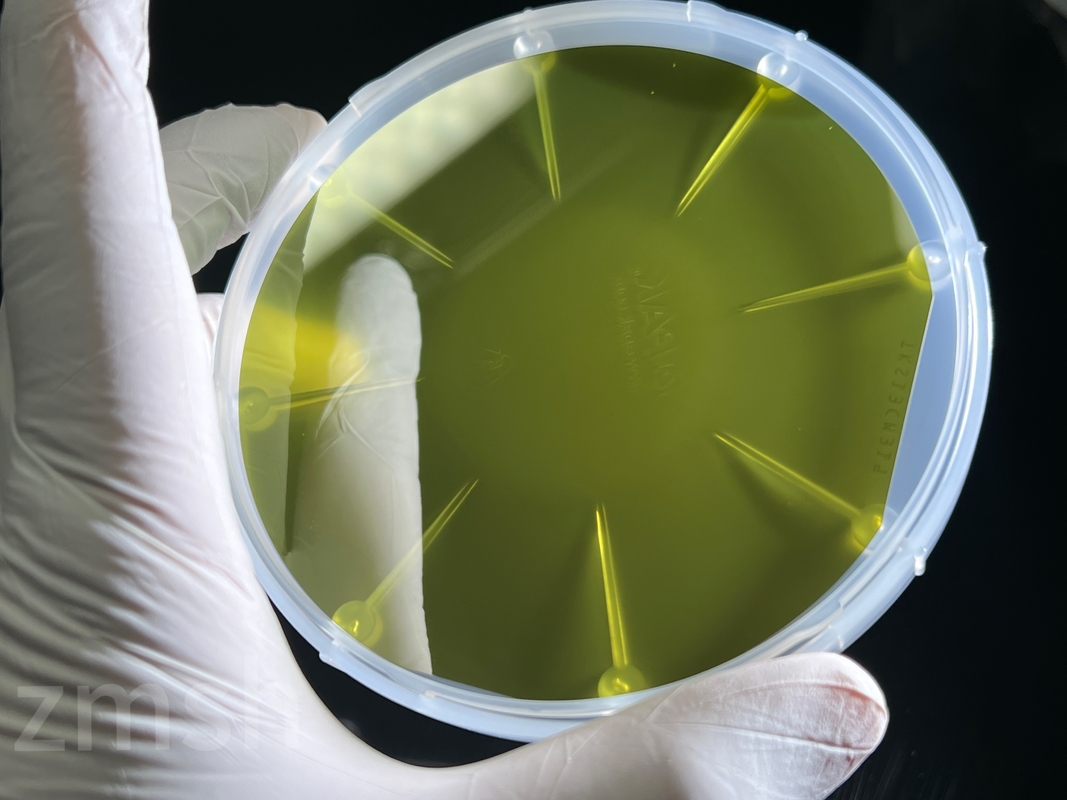

4° Poza oś SiC Substrat 2 cali Aplikacje wysokiej temperatury Wafer epitaksyalny

4° Poza oś SiC Substrat 2 cali Aplikacje wysokiej temperatury Wafer epitaksyalny

Opis produktu:

Substrat SiC ma również grubość powierzchniową Ra < 0,5 nm, co jest niezbędne w zastosowaniach wymagających wysokiej precyzji.włącznie z elektronikąSubstrat ma wytrzymałość na rozciąganie > 400 MPa, co czyni go wysoce trwałym i zdolnym do wytrzymania wysokich poziomów naprężeń.

Substrat SiC ma gęstość 3,21 G/cm3, co jest idealne dla zastosowań wymagających lekkiego materiału.Podłoże jest również dostępne w specjalnie zaprojektowanych płytkach., dzięki czemu nadaje się do różnych zastosowań.

Materiały SiC umożliwiają szybsze, mniejsze, lżejsze i mocniejsze systemy elektroniczne.Wolfspeed zobowiązuje się dostarczać naszym klientom materiały potrzebne do ułatwienia szybkiej ekspansji i przyjęcia technologii w branży..
Nasze materiały umożliwiają urządzenia zasilane energią odnawialną, stacjami bazowymi i telekomunikacjami, trakcją, kontrolą silników przemysłowych, aplikacjami motoryzacyjnymi oraz lotnictwem i obronnością.

Charakterystyka:

Nazwa produktu

Substrat SiC

Powierzchnia Si-strona CMP; C-strona Mp;
Gęstość 30,21 G/cm3
Twardość powierzchni: HV0.3>2500
Twardota Mohsa 9

Zastosowanie:

Materiał podłoża SiC ma współczynnik rozszerzenia termicznego 4,5 X 10-6 / K i jest typem podłoża o wysokiej wydajności.Stosowany materiał to monokrystal SiC, który jest wysokiej jakości materiałem znanym ze swojej trwałości i wytrzymałości.

Te płytki z węglanu krzemowego są idealne do różnych zastosowań, w tym urządzeń elektronicznych, oświetlenia LED i elektroniki mocy.w przypadku gdy jest używany jako narzędzie do cięcia materiałów do precyzyjnego cięciaSubstrat można dostosować do określonych kształtów i rozmiarów, co czyni go wszechstronnym produktem dla wielu gałęzi przemysłu.

Jeśli potrzebujesz specjalnie zaprojektowanych płytek, ZMSH SIC010 jest idealnym rozwiązaniem. Dzięki wysokiej jakości materiałowi i precyzyjnym możliwościom cięcia podłoże można dostosować do Twoich potrzeb.Niezależnie od tego, czy potrzebujesz małej czy dużej ilości, ZMSH SIC010 może dostarczyć Państwu potrzebny produkt w konkurencyjnej cenie.

Dostosowanie:

ZMSH SIC Usługi personalizacji produktów podłoża:

  • Nazwa marki: ZMSH
  • Numer modelu: SIC010
  • Miejsce pochodzenia: CHINA
  • Certyfikacja: ROHS
  • Minimalna ilość zamówienia: 10pc
  • Ceny: w każdym przypadku
  • Czas dostawy: 2-4 tygodnie
  • Warunki płatności: T/T
  • Zdolność dostaw: 1000 sztuk/miesiąc
  • Powierzchnia: Si-facet CMP; C-facet Mp;
  • Dostępne rozmiary: 2 cala, 3 cala
  • Gęstość: 3,21 G/cm3

Nasze płytki z węglem krzemowym są wysokiej jakości i spełniają standardy branżowe.

Popularizacja nauki:

Silicon carbide (SiC) is touted as the next generation of wideband gap semiconductor materials that will serve as a key element in the substrate of metal-oxide-semiconductor devices used in electric vehicles, magazynowanie energii i przemysł związany z energią odnawialną [1].Od wielu lat szczególną uwagę zwraca się na stosowanie 4H-SiC ze względu na duże otwarcie pasma (~ 3,26 eV), a także na kluczowe cechy prędkości odpływu nasycenia (2,7 × 107 cm/s),krytyczne pole elektryczne (~ 3 MV/cm), oraz przewodności cieplnej (~ 4,9 W cm-1 K-1), które są wystarczająco wysokie, aby być skuteczne.Ułatwia rozwój urządzeń o wysokiej wydajności energetycznej, wysokiej wydajności rozpraszania ciepła, wysokiej częstotliwości przełączania i może działać w wysokich temperaturach.Aby urządzenia MOS oparte na SiC mogły działać w warunkach wysokiego ciśnienia i wysokiej mocy, kluczowa jest wysokiej jakości warstwa pasywacyjna,ponieważ dwutlenek krzemu (SiO2) został odziedziczony w urządzeniach MOS opartych na SiC jako warstwa pasywacyjna [4].W rzeczywistości zastosowanie warstwy pasywacyjnej SiO2 wytworzonej cieplnie na podłożu SiC przy 6 MV/cm, osiąga gęstość prądu przecieku o około 10-12 A/cm2 niższą niż gęstość prądu Si.Chociaż struktura SiO2/SiC wykazuje obiecujące właściwości MOS, stała dielektryczna SiO2 (k = 3.90) powodujący przedwczesne załamanie warstwy pasywacyjnej SiO2, zanim podłoże SiC poważnie wpłynie na odpowiednie właściwości MOS.
