Podłoże SiC
Created with Pixso. Karbyd krzemowy (SiC) Substrat 6 cali 8 cali płytka testowa do cięcia laserowego

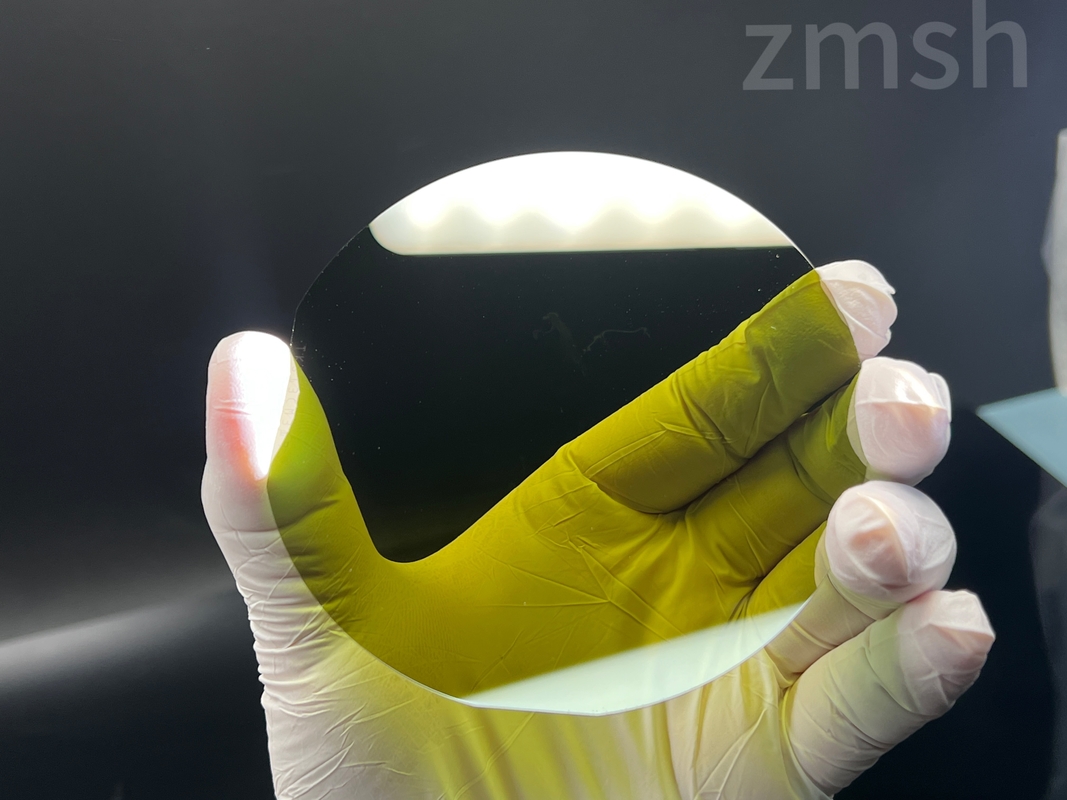

Karbyd krzemowy (SiC) Substrat 6 cali 8 cali płytka testowa do cięcia laserowego

Nazwa marki: ZMSH
Numer modelu: Podłoże SiC
Czas dostawy: 2-4 tygodnie
Warunki płatności: T/T
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Powierzchnia:
Si-face CMP; Si-face CMP; C-face Mp; powierzchnia C Mp;
Napięcie przebicia:
5,5 MV/cm
gęstość:
3,21 G/cm3
Przewodność cieplna:
4,9 W/mK
Stała dielektryczna:
9.7
Oporność:
0.015~0.028ohm.cm; 0,015 ~ 0,028 oma.cm; Or >1E7ohm.cm; Lub >1E7ohm.cm
Twardota powierzchni:
HV0,3>2500
Domieszka:
N/A
Packaging Details:
customzied plastic box
Podkreślić:

Gęstość Materiały Substrat z węglanu krzemu

,

Cięcie laserowe podłoża z węglanu krzemowego

,

Substrat z węglanu krzemowego

Opis produktu

Karbid krzemowy (SiC) Substrat 6 cali 8 cali cięcie laserowe do epitaksyalnego przygotowania

Opis produktu:

Kompleksowa oferta Coherent w zakresie płytek epitaksowych SiC nie tylko przyspiesza rozwój produktów, ale również znacznie obniża koszty produkcji i zwiększa ogólną wydajność urządzeń.Pozostałe maszyny i aparatura, te płytki są zaprojektowane tak, aby obsługiwać różnorodne potrzeby od badań i rozwoju do produkcji masowej na pełną skalę.z warstwą buforową lub bez niejPonadto technologia Coherent umożliwia integrację złożonych struktur, takich jak konfiguracje wielowarstwowe,łączniki p-n, oraz struktur wbudowanych lub zakopanych obok warstw kontaktowych.tym samym optymalizując funkcjonalność i wydajność urządzeniaPonadto zaangażowanie Coherent w wspieranie klientów od fazy badawczej do produkcji seryjnej dowodzi silnego podejścia partnerskiego.ułatwianie płynniejszych przejść od prototypu do gotowych do obrotu produktówTo kompleksowe rozwiązanie umożliwia producentom półprzewodników utrzymanie pozycji na konkurencyjnych rynkach poprzez wykorzystanie materiałów o wysokiej wydajności zaprojektowanych dla przyszłych technologii.

Charakterystyka:

Specyfikacja Wartość
Nazwa produktu Substrat SiC
Napięcie awaryjne 50,5 MV/cm
Wytrzymałość na rozciąganie > 400 MPa
Współczynnik rozszerzenia cieplnego 4.5 X 10-6/K
Stała dielektryczna 9.7
Powierzchnia Si-strona CMP; C-strona Mp

Zastosowanie:

Substraty z węglanu krzemu (SiC), szczególnie te o większej średnicy, takie jak 6 i 8 cali, są coraz ważniejsze w przemyśle półprzewodnikowym.szczególnie do zastosowań wymagających warstw epitaksjalnychSubstraty te są znane ze swoich wyjątkowych właściwości materiałowych, które obejmują wysoką przewodność cieplną, doskonałą izolację elektryczną i wyższą wytrzymałość mechaniczną.Większa średnica substratów SiC ułatwia większe wydajności w produkcji urządzeń, co czyni je wysoce wydajnymi do produkcji na dużą skalę.

Epitaxalne przygotowanie na SiC polega na odkładzie krystalicznej warstwy węglanu krzemowego na podłożu SiC w celu utworzenia jednolitych kryształów strukturalnie i chemicznie spójnych.Proces ten ma kluczowe znaczenie dla zastosowań w elektrotechnice mocy i optoelektroniki, w przypadku gdy jakość warstwy epitaksyalnej znacząco zwiększa wydajność urządzenia.Wykorzystanie technologii cięcia laserowego przy przygotowaniu tych podłożeń zapewnia precyzyjne wymiary i minimalne marnotrawstwo materiału, zwiększając ogólną wydajność procesu produkcji.

Dostosowanie:

  • Nazwa marki: ZMSH
  • Numer modelu: podłoże SIC
  • Miejsce pochodzenia: CHINA
  • Minimalna ilość zamówienia: 10pc
  • Ceny: w każdym przypadku
  • Opakowanie: plastikowa skrzynka na zamówienie
  • Czas dostawy: 2-4 tygodnie
  • Warunki płatności: T/T
  • Zdolność dostaw: 1000 sztuk/miesiąc
  • Wymagania dotyczące:
  • Przewodność cieplna: 4,9 W/mK
  • Rodzaj podłoża: preparat z podłoża
  • Dostępne płyty na zamówienie:

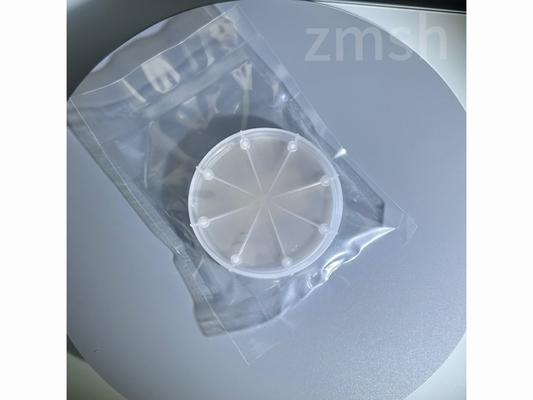

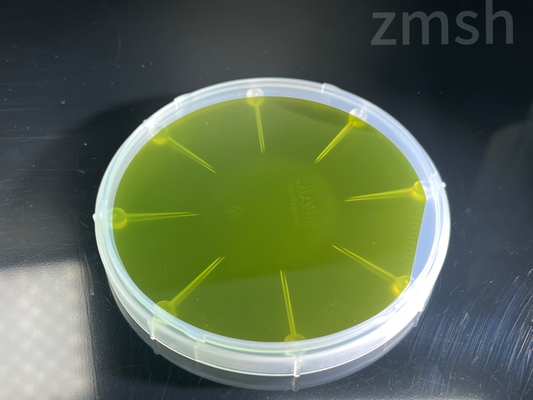

Opakowanie i wysyłka:

Każdy 6 i 8 cali podłoże z węglanu krzemowego (SiC) jest indywidualnie pakowane z największą ostrożnością w celu zapewnienia maksymalnej ochrony.Proces rozpoczyna się gruntownym czyszczeniem i inspekcją, aby zagwarantować pakowanie tylko substratów bez wad.Każdy podłoże jest następnie owinięte w materiał anty-statyczny, aby chronić przed zadrapań i uszkodzenia statycznych.sztywny pojemnik zaprojektowany w celu zminimalizowania ruchu i zapobiegania fizycznemu uszkodzeniuPojemnik ten jest następnie wypełniony pianą lub foliową opakowaniem w dodatkowym pudełku, które jest mocno uszczelnione i wyraźnie oznakowane podstawowymi informacjami dotyczącymi obsługi i zawartości.W przypadku substratów wrażliwych na warunki środowiskowe, środki takie jak pakiety żelu krzemianowego są dodawane w celu kontrolowania wilgotności, zapewniając, że substraty SiC przybywają w optymalnym stanie, gotowe do zastosowań o wysokiej precyzji w produkcji półprzewodników.

Produkt z substratem SiC zostanie wysłany za pośrednictwem renomowanej firmy kurierskiej.Klienci otrzymają numer śledzący, aby monitorować postęp wysyłki.Czas dostawy będzie się różnić w zależności od miejsca przeznaczenia, ale klienci mogą spodziewać się, że ich zamówienie dotrze do nich w ciągu 7-10 dni roboczych.
