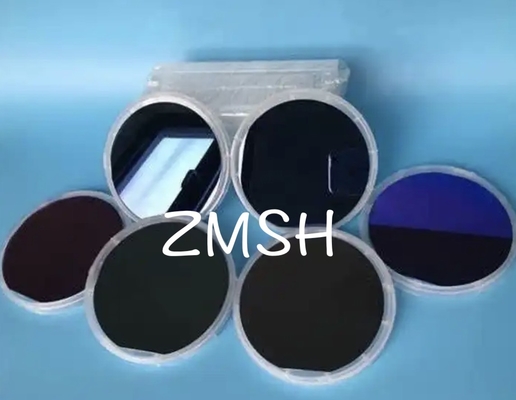

Płytki fosforu indyjowego InP Półprzewodniki Substraty epitaxalne 2'' 3' grubość 350um
OpisFosforek indyjowy:
Czipy z fosforku indyjnego (InP) są szeroko stosowanym materiałem w optoelektroniki i urządzeniach półprzewodnikowych.
- Wysoka mobilność elektronów: chipy fosforanu indyjnego mają wysoką mobilność elektronów, co oznacza, że elektrony poruszają się szybciej przez materiał.
- Kontrolowane właściwości materiału: właściwości płytek z fosforku indyju można regulować poprzez kontrolowanie procesu wzrostu nawierzchniowego materiału i technik dopingu.
- Szeroka przepustowość: płytka z fosforek india ma szeroką przepustowość, co umożliwia jej działanie w zakresie światła widzialnego i podczerwonego.
- Wysoka prędkość poruszania się nasycenia: płytka z fosforek indyju ma wysoką prędkość poruszania się nasycenia, co oznacza, że prędkość poruszania się elektronów osiąga maksymalny poziom pod silnym polem elektrycznym.
- Doskonała przewodność cieplna: płytka z fosforek india ma wysoką przewodność cieplną, co oznacza, że jest w stanie skutecznie przeprowadzać i rozpraszać ciepło,w ten sposób zwiększenie niezawodności i stabilności działania urządzenia.
CechyFosforek indyjowy:
Chipy z fosforanu indyjnego (InP) mają pewne niezwykłe właściwości, dzięki którym są szeroko stosowane w optoelektroniki i półprzewodnikach.Poniżej przedstawiono niektóre z głównych cech materiałów zawierających chipy fosforanu indyniowego::
- Prostowa przepaść pasmowa: Fosfyd indyjowy ma charakterystykę prostaj przepaści pasmowej, która czyni go doskonałym w urządzeniach optycznych.
- Szeroki zakres przerwy pasmowej: Fosfyd indyjowy ma szeroki zakres przerwy pasmowej od spektrum podczerwonego po ultrafioletowy.
- Wysoka mobilność elektronów: fosforek india ma wysoką mobilność elektronów, co czyni go doskonałym w elektronikach wysokiej częstotliwości i optoelektroniki dużych prędkości.
- Doskonała przewodność cieplna: fosforek india ma wysoką przewodność cieplną i może skutecznie rozpraszać ciepło.
- Dobra stabilność mechaniczna i chemiczna: chipy fosforanu indyjnego mają dobrą stabilność mechaniczną i chemiczną i mogą utrzymywać stabilność i niezawodność w różnych warunkach środowiskowych.
- Strukturę pasma regulowalnego: strukturę pasma materiałów z fosforku india można regulować za pomocą technik dopingu i stopów, aby spełnić wymagania różnych urządzeń.
Parametry techniczneFosforek indyjowy:
Pozycja
|
Parametry
|
UOM
|
Materiał
|
InP
|
|
Typ przewodzenia/Dopant
|
S-C-N/S
|
|
Klasa
|
Głupcze.
|
|
Średnica
|
100.0+/-0.3
|
mm
|
Orientacja
|
(100) +/- 0,5°
|
|
Obszar bliźniaków lamelowych
|
użyteczna powierzchnia jednokrystaliczna o orientacji (100) > 80%
|
|
Główna orientacja płaska
|
EJ ((0-1-1)
|
mm
|
Pierwsza płaska długość
|
32.5+/-1
|
|
Po drugie, orientacja płaska
|
EJ ((0-11)
|
|
Dalsza płaska długość
|
18+/-1
|
|
ZastosowanieFosforek indyjowy:
Płytki z fosforku indyjnego (InP) mają szeroki zakres zastosowań w optoelektroniki i substratach półprzewodnikowych:
- Komunikacja optyczna: płytki InP są szeroko stosowane w dziedzinie komunikacji optycznej dla szybkich systemów komunikacji światłowodowej.Modulatory optyczne, odbiorniki optyczne, wzmacniacze optyczne i sprzęgły światłowodowe.
- Urządzenia fotoelektroniczne: płytki InP są wykorzystywane do produkcji urządzeń fotoelektronicznych, takich jak fotodiody, fotodetektory, ogniwa słoneczne i fotokoplarze.
- Urządzenia elektroniczne dużych prędkości: substraty InP są szeroko stosowane w dziedzinie urządzeń elektronicznych dużych częstotliwości.Transystory wysokiej mobilności elektronów (HEMT) waf InP są wykorzystywane do przygotowania urządzeń takich jak wzmacniacze wysokiej częstotliwości, przełączników RF i układów mikrofalowych do zastosowań takich jak łączność bezprzewodowa, systemy radarowe i łączność satelitarna.
- Zintegrowane urządzenia optyczne: płytki InP służą do przygotowania zintegrowanych urządzeń optycznych, takich jak przewodniki fal optyczne, modulatory optyczne, przełączniki optyczne i wzmacniacze optyczne.
- Badania fotoniczne: płytki InP odgrywają ważną rolę w badaniach fotonicznych.
- Oprócz powyższych zastosowań płytki InP są również stosowane w innych dziedzinach, takich jak wykrywanie optyczne, biomedycyna, magazynowanie światła i substraty półprzewodnikowe
Częste pytania:
P1: Jaką markę maInP wafer?
A1:InP wafer jestProdukowany przez ZMSH.
P2: Jaka jest średnicaInP wafer?
A2: średnicaInP wafer jestDwa, trzy, cztery.
P3: Gdzie jestInP waferOd kogo?
A3:InP waferjest z Chin.
P4: CzyInP waferCertyfikat ROHS?
A4: Tak,InP wafer posiada certyfikat ROHS.
P5: Ile InPCzy mogę kupić wafelki na raz?
A5: Minimalna ilość zamówieniaInP waferTo 5 sztuk.
