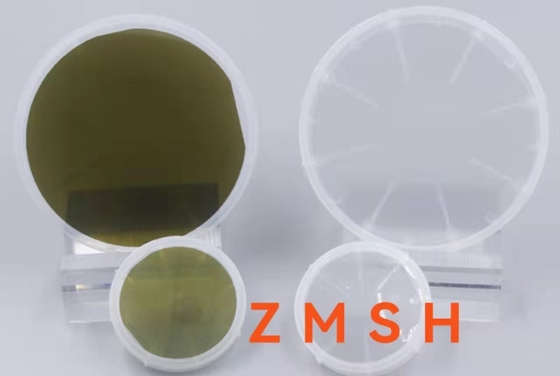

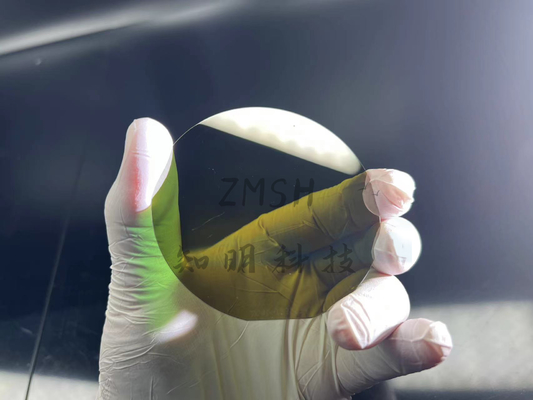

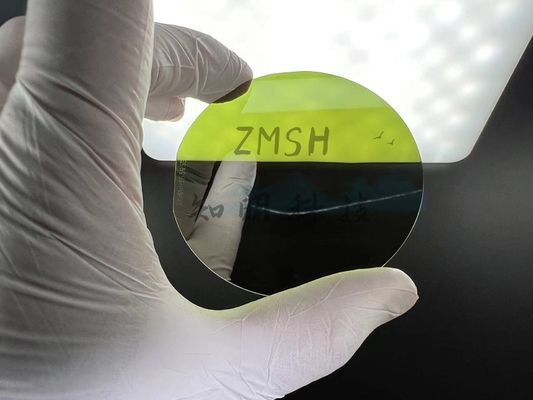

2-calowy Dia50,8 mm 4H-Semi SiC Substrate Pojedynczy kryształ klasy badawczej
2 cale dia50mm 330μm grubość 4H Podłoże SiC typu N Klasa produkcyjna
2-calowe płytki z węglika krzemu 6H lub 4H typu N lub półizolujące podłoża SiC
Typ 4H-N / półizolujące podłoża SiC 2-calowe 3-calowe 6-calowe płytki z węglika krzemu
co to jest podatrat SiC
Podłoże SiC odnosi się do płytki wykonanej z węglika krzemu (SiC), który jest materiałem półprzewodnikowym o szerokim paśmie wzbronionym i ma doskonałe właściwości elektryczne i termiczne.Podłoża SiC są powszechnie stosowane jako platforma do wzrostu epitaksjalnych warstw SiC lub innych materiałów, które można wykorzystać do wytwarzania różnych urządzeń elektronicznych i optoelektronicznych, takich jak tranzystory dużej mocy, diody Schottky'ego, fotodetektory UV i diody LED.
Podłoża SiC są preferowane w stosunku do innych materiałów półprzewodnikowych, takich jak krzem, w zastosowaniach elektronicznych o dużej mocy i wysokich temperaturach ze względu na ich doskonałe właściwości, w tym wyższe napięcie przebicia, wyższą przewodność cieplną i wyższą maksymalną temperaturę roboczą.Urządzenia SiC mogą pracować w znacznie wyższych temperaturach niż urządzenia oparte na krzemie, dzięki czemu nadają się do użytku w ekstremalnych środowiskach, takich jak zastosowania w przemyśle motoryzacyjnym, lotniczym i energetycznym.
Aplikacje
Osadzanie azotków III-V
Urządzenia optoelektroniczne
Urządzenia dużej mocy
Urządzenia wysokotemperaturowe
Urządzenia zasilające wysokiej częstotliwości
Nieruchomość
Nieruchomość | Pojedynczy kryształ 4H-SiC | Pojedynczy kryształ 6H-SiC |
Parametry sieci (Å) |
a=3,076 c=10,053 |
a=3,073 c=15,117 |
Sekwencja układania | ABCB | ABCACB |
Gęstość | 3.21 | 3.21 |
Twardość Mohsa | ~9,2 | ~9,2 |
Współczynnik rozszerzalności cieplnej (CTE) (/K) | 4-5 x10-6 | 4-5 x10-6 |
Indeks załamania @750nm |
nie = 2,61 ne = 2,66 |
nie = 2,60 ne = 2,65 |
Stała dielektryczna | c ~ 9,66 | c ~ 9,66 |
Rodzaj dopingu | Typ N lub półizolacja | Typ N lub półizolacja |
Przewodność cieplna (W/cm-K przy 298K) (typu N, 0,02 oma-cm) |
a~4,2 c ~ 3,7 |
|
Przewodność cieplna (W/cm-K przy 298K) (Typ półizolujący) |
~4,9 c ~ 3,9
|
a~4,6 c ~ 3,2
|
Pasmo wzbronione (eV) | 3.23 | 3.02 |
Przebicie pola elektrycznego (V/cm) | 3-5x106 | 3-5x106 |
Prędkość dryfu nasycenia (m/s) | 2,0 x 105 | 2,0 x 105 |
Rozmiary płytek i podłoża | Wafle: 2, 3, 4, 6 cali;mniejsze podłoża: 10x10, 20x20 mm, inne rozmiary są dostępne i mogą być wykonane na zamówienie | |
Klasy produktów |
Stopień zerogęstość mikrorurek(MPD < 1cm-2) Klasa B Klasa produkcyjna(MPD<5cm-2) Stopień C Stopień naukowy(MPD<15cm-2) Klasa D. Fałszywy stopień(MPD<30cm-2) |
Specyfikacja
Średnica | 50,8 | 76,2 | 100 | 150 | mm |
Typ | 4H-N (azot) / 4H-SI (półizolacja) | ||||
Oporność | 4H-Ni: 0,015 ~ 0,028;4H-SI: >1E5 | Ω.cm | |||
Grubość* | (330 ~ 500) ± 25 | um | |||
Orientacja* |
Na osi: <0001> ± 0,5˚ Poza osią: 4˚± 0,5˚ w kierunku (11-20) |
stopień | |||
Mieszkanie podstawowe* | (10-10) ± 5,0˚ | stopień | |||
Mieszkanie drugorzędne | Silicon Face: 90˚CW od pierwotnego ± 5,0˚ | Nic | stopień | ||
TTV* | ≤15 | um | |||
Ukłon* | ≤25 | ≤40 | um | ||
Osnowa* | ≤25 | ≤35 | ≤40 | ≤60 | um |
Gęstość mikrorurki | Zero:≤1 / Produkcja:≤5 / Atrapa:≤15 | cm-2 | |||
Chropowatość | Polerowany (Ra≤1) | nm | |||
CMP (Ra≤0,5) |
Łańcuch przemysłowy
Łańcuch przemysłowy węglika krzemu SiC dzieli się na przygotowanie materiału podłoża, wzrost warstwy epitaksjalnej, produkcję urządzeń i dalsze zastosowania.Monokryształy węglika krzemu są zwykle przygotowywane metodą fizycznej transmisji pary (metoda PVT), a następnie generowane są warstwy epitaksjalne poprzez chemiczne osadzanie z fazy gazowej (metoda CVD) na podłożu, a na koniec wykonywane są odpowiednie urządzenia.W łańcuchu przemysłowym urządzeń SiC, ze względu na trudność technologii wytwarzania substratów, wartość łańcucha przemysłowego koncentruje się głównie na górnym łączu substratu.
Firma ZMSH dostarcza płytki SiC 100mm i 150mm.Dzięki swojej twardości (SiC jest drugim najtwardszym materiałem na świecie) oraz odporności na ciepło i wysokie napięcie, materiał ten jest szeroko stosowany w wielu gałęziach przemysłu.
Często zadawane pytania
P: Jaka jest drogawysyłki i kosztów i terminu płatności?
Odp .: (1) Akceptujemy 50% T / T z góry i zostawiamy 50% przed dostawą przez DHL, Fedex, EMS itp.
(2) Jeśli masz własne konto ekspresowe, to świetnie. Jeśli nie, możemy pomóc ci je wysłać.
Fracht to jaNzgodnie z faktycznym rozliczeniem.
P: Jakie jest twoje MOQ?
Odp .: (1) W przypadku zapasów MOQ wynosi 3 sztuki.
(2) W przypadku produktów niestandardowych MOQ wynosi 10 sztuk w górę.
P: Czy mogę dostosować produkty do moich potrzeb?
Odp .: Tak, możemy dostosować materiał, specyfikacje i kształt, rozmiar w zależności od potrzeb.
P: Jaki jest czas dostawy?
A: (1) Dla produktów standardowych
W przypadku zapasów: czas dostawy wynosi 5 dni roboczych od złożenia zamówienia.
W przypadku produktów niestandardowych: dostawa następuje w ciągu 2 lub 3 tygodni od złożenia zamówienia.
(2) W przypadku produktów o specjalnych kształtach czas dostawy wynosi 4 tygodnie robocze po złożeniu zamówienia.
