Szczegóły Produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: zmsh
Orzecznictwo: ROHS
Numer modelu: 6-CALOWY wafel GaAs
Warunki płatności i wysyłki
Minimalne zamówienie: 10 sztuk
Cena: by case
Szczegóły pakowania: Folia PET w pomieszczeniu do czyszczenia 100 stopni
Czas dostawy: 1-4 tygodnie
Możliwość Supply: 500 sztuk / miesiąc
Materiał: |
MONOcrystal GaAs |
PRZEMYSŁ: |
płytka półprzewodnikowa Do ld lub led |
Aplikacja: |
podłoże półprzewodnikowe, układ ledowy, okno ze szkła optycznego, podłoża urządzeń |
metoda: |
CZ |
Rozmiar: |
2 cale ~ 6 cali |
Grubość: |
0,425 mm |
Powierzchnia: |
cmp/trawione |
doping: |
Domieszkowany Si |
Minimalne zamówienie: |
10 sztuk |
Stopień: |
stopień badawczy / stopień obojętny |
Materiał: |
MONOcrystal GaAs |
PRZEMYSŁ: |
płytka półprzewodnikowa Do ld lub led |
Aplikacja: |
podłoże półprzewodnikowe, układ ledowy, okno ze szkła optycznego, podłoża urządzeń |
metoda: |
CZ |
Rozmiar: |
2 cale ~ 6 cali |
Grubość: |
0,425 mm |
Powierzchnia: |
cmp/trawione |
doping: |
Domieszkowany Si |
Minimalne zamówienie: |
10 sztuk |
Stopień: |
stopień badawczy / stopień obojętny |
4-calowe wafle GaAs Substraty z arsenku galu DSP
-------------------------------------------------- -------------------------------------------------- --------------------------

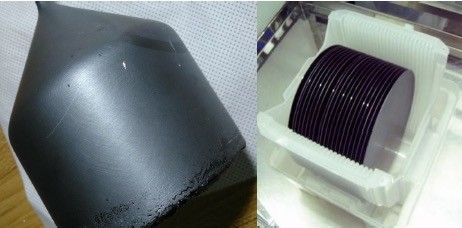

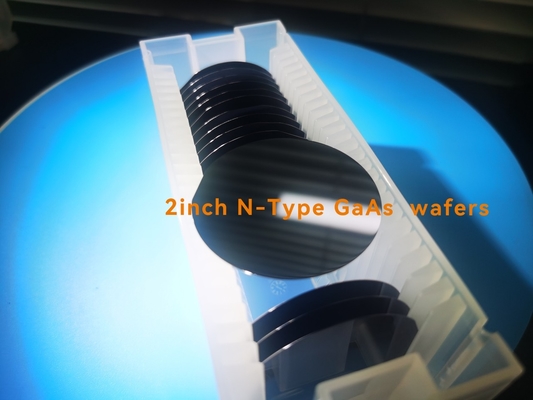

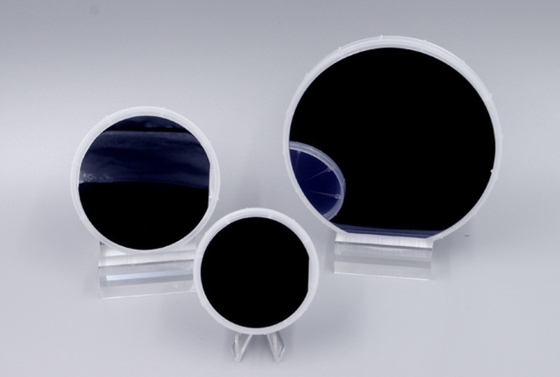

Płytka GaAs
Arsenek galu (GaAs) jest jednym z ważnych i dojrzałych materiałów półprzewodnikowych złożonych Ⅲ-Ⅴ, który jest szeroko stosowany w dziedzinie optoelektroniki i mikroelektroniki.Materiały z arsenku galu dzielą się głównie na dwie kategorie: półizolowane materiały z arsenku galu i półprzewodnikowe materiały z arsenku galu.Półizolowane materiały z arsenku galu są wykorzystywane głównie do produkcji układów scalonych o strukturach MESFET, HEMT i HBT.Stosowany głównie w komunikacji radarowej, mikrofalowej i fal milimetrowych, ultraszybkiej komunikacji komputerowej i światłowodowej oraz w innych dziedzinach.Półprzewodnikowe materiały z arsenku galu są stosowane głównie w laserach półprzewodnikowych (LD), półprzewodnikowych diodach elektroluminescencyjnych (LED), laserach bliskiej podczerwieni, laserach dużej mocy studni kwantowych i wysokowydajnych ogniwach słonecznych.
Typ/Domieszka 导电类型/掺杂元素 | Półizolowane | Typ P/Zn | Typ N/Si | Typ N/Si |
Aplikacja 应用 | mikro elektronika | PROWADZONY | Dioda laserowa | |
Metoda wzrostu 长晶方式 | VGF | |||
Średnica 直径 | 2", 3", 4", 6" | |||
Orientacja 晶向 | (100)±0,5° | |||
Grubość 厚度 (µm) | 350-625um ± 25um | |||
OF/IF 参考边 | US EJ lub Notch | |||
Carrier Concentration 载流子浓度 | - | (0,5-5)*1019 | (0,4-4)*1018 | (0,4-0,25)*1018 |
Rezystywność 电阻率 (ohm-cm) | >107 | (1,2-9,9)*10-3 | (1,2-9,9)*10-3 | (1,2-9,9)*10-3 |
Mobilność 电子迁移率 (cm2/VS) | >4000 | 50-120 | >1000 | >1500 |
Gęstość podziałki trawienia 位错密度(/cm2) | <5000 | <5000 | <5000 | <500 |
TTV 平整度 [P/P] (µm) | <5 | |||
TTV 平整度 [P/E] (µm) | <10 | |||
Osnowa 翘曲度 (µm) | <10 | |||
Powierzchnia wykończona 表面加工 | P/P, P/E, E/E |
O NASZYM ZMKJ
P: Jakie jest MOQ?
(1) W przypadku zapasów MOQ wynosi 5 sztuk.
(2) W przypadku produktów niestandardowych MOQ wynosi 10 sztuk-30 sztuk.
P: Czy masz raport z kontroli materiału?
Możemy dostarczyć szczegółowy raport dla naszych produktów.
