Szczegóły Produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: ZMSH
Numer modelu: Płytka GaAs
Warunki płatności i wysyłki
Materiał: |
Arsenek galu |
Wielkość: |
3 cale/ 4 cale/ 6 cali |
Gęstość: |
Zindywidualizowane |
Domieszka: |
Si/Zn |
Orientacja: |
<100> |
Rodzaj: |
główny |
Materiał: |
Arsenek galu |
Wielkość: |
3 cale/ 4 cale/ 6 cali |
Gęstość: |
Zindywidualizowane |
Domieszka: |
Si/Zn |
Orientacja: |
<100> |
Rodzaj: |
główny |
2-calowa płytka z arsenkiem galium GaAs Epitaxial Wafer dla diody laserowej LD, półprzewodnikowa płytka epitaxialna, 3-calowa płytka GaAs, GaAs single crystal wafer 2-calowa 3-calowa 4-calowa podłoga GaAs dla aplikacji LD,płytki półprzewodnikowe, Gallium Arsenide Laser Epitaxial Wafer
Cechy płytki epiksyalnej laserowej GaAs
- używać płytek GaAs do produkcji
- wspierać indywidualne z grafiki projektowej
- bezpośredni przepływ, efektywnie emituje światło, stosowany w laserach.
- w zakresie długości fali od 0,7 μm do 0,9 μm, struktury kwantowe
- wykorzystując techniki takie jak MOCVD lub MBE, grafowanie, metalizacja i pakowanie w celu uzyskania ostatecznej formy urządzenia
Opis płytki epiksyalnej laserowej GaAs
Płytka epitaksyalna z arsenku galium (GaAs) jest ważnym materiałem półprzewodnikowym, szeroko stosowanym w optoelektroniki i urządzeniach elektronicznych o wysokiej częstotliwości.
Jest uprawiany na podłożu arsenku galium za pomocą technologii wzrostu epitaksyjnego i ma doskonałe właściwości optoelektroniczne.
Charakterystyka bezpośredniego odstępu pasmowego GaAs sprawia, że jest on szczególnie znany w diodach emitujących światło (LED) i diodach laserowych (LD),które mogą wydajnie emitować światło i nadają się do komunikacji optycznej i technologii wyświetlania.
W porównaniu z krzemu GaAs ma większą mobilność elektronów i może obsługiwać szybsze prędkości przełączania, co jest szczególnie odpowiednie dla urządzeń radiowych (RF) i mikrofalowych.
Ponadto płytki epitaksowe GaAs wykazują dobrą stabilność i niskie właściwości hałasowe w środowiskach o wysokiej temperaturze, co sprawia, że nadają się do różnych zastosowań o wysokiej mocy i wysokiej częstotliwości.
Podczas procesu produkcyjnego powszechnie stosowane technologie wzrostu epitaksjalnego obejmują osadzenie pary chemicznej metalu organicznego (MOCVD) i epitaksję wiązki molekularnej (MBE),które zapewniają wysoką jakość i jednolitość warstwy nakładkowej.
Po wytworzeniu płytka epitaksyalna GaAs przechodzi procesy takie jak etasowanie, metalizacja i pakowanie, aby ostatecznie utworzyć wysokiej wydajności urządzenia elektroniczne i optoelektroniczne.
Wraz z postępem nauki i technologii, obszary zastosowań płytek epitaksyalnych GaAs nadal się rozwijają, zwłaszcza w dziedzinie łączności optycznej, ogniw słonecznych i czujników,wskazujące na szerokie perspektywy rynkowe.
Więcej na temat GaAs Laser Epitaxial wafer
Jako wiodący dostawca substratów GaAs, ZMSH specjalizuje się w produkcji substratów waferów z arsenkiem galliowym (GaAs) gotowych do Epi.
Oferujemy różne rodzaje, w tym półprzewodzące płytki typu n, C-doped i p-type zarówno w pierwszej jak i fałszywej klasie.
Oporność naszych substratów GaAs różni się w zależności od stosowanych dopantów: płytki dopywane krzemowo lub cynkiem mają zakres oporu (0,001 ∼0,009) ohm·cm,podczas gdy płytki dopywane węglem mają rezystywność ≥ 1 × 10^7 ohm·cm.
Nasze płytki GaAs są dostępne w orientacjach kryształowych (100) i (111), z tolerancjami orientacji (100) 2°, 6° lub 15°.
Gęstość otwierania (EPD) dla naszych płytek GaAs jest zazwyczaj <5000/cm2 dla zastosowań LED i <500/cm2 dla diod laserowych (LD) i mikroelektroniki.
Szczegóły dotyczące płytki epiksyalnej laserowej GaAs
| Parametry | VCSEL | PD |
| stawka | 25G/50G | 10G/25G/50G |
| długość fali | 850 nm | / |
| wielkość | 4 cala/6 cala | 3 cala/4 cala/6 cala |
| Moduł otworu Tolerancja | W granicach ± 3% | |
| Tryb otworzenia jamy jednorodność | ≤ 1% | |
| Poziom dopingu Tolerancja | W granicach ± 30% | |
| Poziom dopingu Jednorodność | ≤ 10% | |
| PL Jednorodność długości fali | Std.Dev lepszy niż 2nm @ wewnętrzny 140mm | |
| Jednorodność grubości | Lepsze niż ± 3% @wewnętrzne 140 mm | |
| Część mole x Tolerancja | W granicach ±0.03 | |
| Ułamek mole x jednolitość | ≤ 0.03 | |

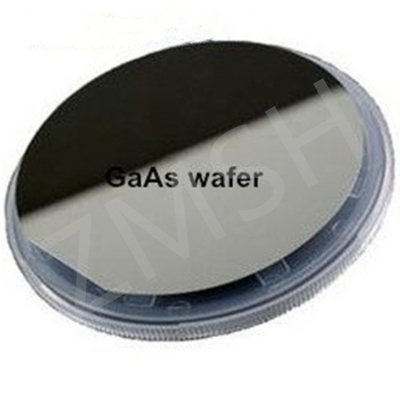

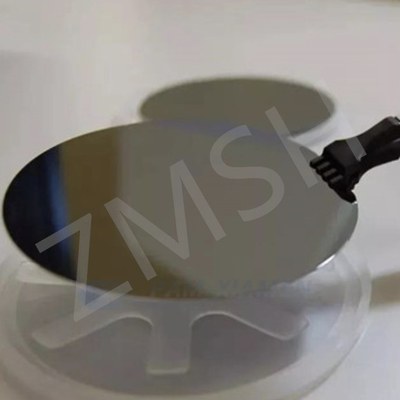

Pozostałe próbki GaAsLaser Epitaxial Wafer
Zalecenia dotyczące podobnych produktów
1.2" S Doped GaP półprzewodnik EPI Wafer N Typ P Typ 250um 300um Diody światłoemitowe
2.2" 3" FZ SiO2 Single Crystal IC Chips 100um 200um Sucha mokra warstwa utleniania 100nm 300nm
Częste pytania
1P: Co z ceną płytek epiksyalnych laserowych GaAs w porównaniu z innymi płytkami?
Odpowiedź: Płytki epitaksyalne laserowe GaAs są zazwyczaj droższe niż płytki krzemowe i niektóre inne materiały półprzewodnikowe.
2P: A co z przyszłością GAAs?laserowe epitaksyjnepłytki?
O: Przyszłe perspektywy epitaksyalnych płytek laserowych GaAs są dość obiecujące.
