Struktura monoklinowa podłoża z tlenku galu 10x10mm

Im Online Czat teraz

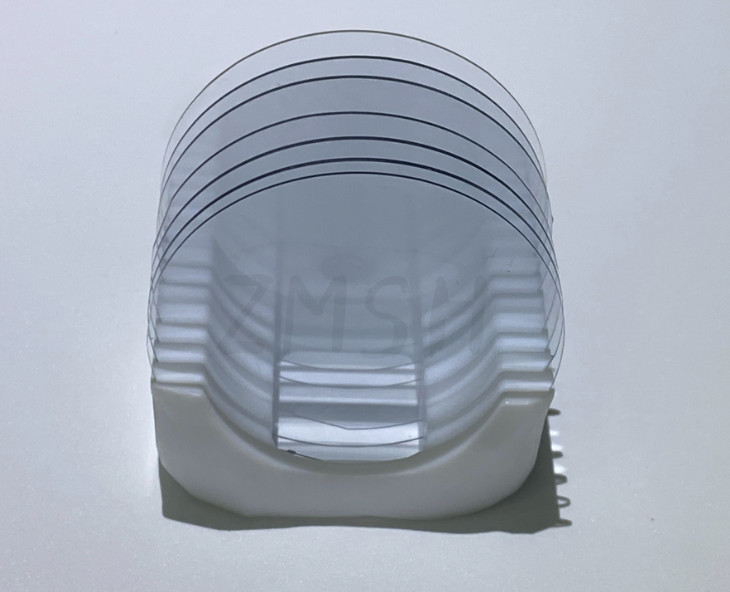

Struktura monoklinowa podłoża z tlenku galu 10x10mm

10x10mm Gallium oxide substrate monocline structure
10x10mm Gallium oxide substrate monocline structure

Duży Obraz :  Struktura monoklinowa podłoża z tlenku galu 10x10mm

Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: zmsh
Orzecznictwo: ROHS
Numer modelu: 6-CALOWY wafel GaAs
Zapłata:
Minimalne zamówienie: 10 sztuk
Cena: by case
Szczegóły pakowania: Folia PET w pomieszczeniu do czyszczenia 100 stopni
Czas dostawy: 1-4 tygodnie
Możliwość Supply: 500 sztuk / miesiąc
Szczegółowy opis produktu
Materiał: MONOcrystal GaAs PRZEMYSŁ: płytka półprzewodnikowa Do ld lub led
Aplikacja: podłoże półprzewodnikowe, układ ledowy, okno ze szkła optycznego, podłoża urządzeń metoda: CZ
Rozmiar: 2 cale ~ 6 cali Grubość: 0,425 mm
Powierzchnia: cmp/trawione doping: Domieszkowany Si
Minimalne zamówienie: 10 sztuk Stopień: stopień badawczy / stopień obojętny
Podkreślić:

Wafle GaAs typu P

,

wafle GaAs typu N

,

wafel z arsenku galu 2 cale

Struktura monoklinowa podłoża z tlenku galu 10x10mm


-------------------------------------------------- -------------------------------------------------- --------------------------

Kryształ tlenku galu w stanie ustalonym ma strukturę jednoklinową z dwiema płaszczyznami rozszczepienia (100) i (001).Jeśli chodzi o proces wzrostu, proces wzrostu kryształu tlenku galu w fazie krystalicznej (100) jest łatwiejszy w hodowli, podczas gdy proces wzrostu kryształu (001) wymaga niezwykle wysokiej kontroli procesu.W tych samych warunkach przetwarzania jakość powierzchni i wydajność powierzchni (001) są lepsze, a powierzchnia (100) jest łatwo cięta i łamana, co utrudnia osiągnięcie wydajnej obróbki o wysokiej jakości powierzchni.Od strony aplikacji główny tlenek galu w fazie kryształu (001) jest bardziej odpowiedni do stosowania urządzeń półprzewodnikowych mocy, więc trudno jest kontrolować wzrost głównego kryształu tlenku galu w fazie kryształu (001), ale ma on świetne właściwości przemysłowe wartość lub nie ma procesu wzrostu głównego (001) fazy krystalicznej tlenku galu, strona aplikacji rynku tlenku galu będzie niezwykle trudna do promowania tego procesu.



Aplikacja:Materiały półprzewodnikowe o szerokim paśmie wzbronionym


Zanim przedstawię tlenek galu (Ga2O3), pozwolę sobie wprowadzić inny termin: materiały półprzewodnikowe o szerokim paśmie wzbronionym.

Szerokość pasma wzbronionego jest ważnym parametrem charakterystycznym półprzewodnika.Zgodnie z różną strukturą pasmową materiałów półprzewodnikowych, materiały półprzewodnikowe można podzielić na dwa typy: szerokie pasmo wzbronione i wąskie pasmo wzbronione.Jeśli szerokość pasma wzbronionego materiału półprzewodnikowego jest mniejsza niż 2,3 eV, nazywa się to półprzewodnikiem z wąskim pasmem wzbronionym.Jeśli szerokość pasma wzbronionego materiału półprzewodnikowego jest większa lub równa 2,3 eV, nazywa się to półprzewodnikiem z szerokim pasmem wzbronionym.Im większa szerokość pasma wzbronionego materiału półprzewodnikowego, tym większa energia potrzebna do przejścia jego elektronów do pasma przewodnictwa, a tym samym im wyższa temperatura i napięcie, które materiał może wytrzymać, czyli tym trudniej stać się przewodnikiem .

Materiały półprzewodnikowe z szerokim pasmem wzbronionym są bardzo odpowiednie do produkcji zintegrowanych urządzeń elektronicznych o wysokiej częstotliwości, dużej mocy i dużej gęstości, które mają dobrą odporność na promieniowanie i stabilność chemiczną, wysoką prędkość dryfu elektronów nasyconych i przewodność cieplną, doskonałe właściwości elektryczne i inne cechy.W ostatnich latach szybko rozwijające się materiały półprzewodnikowe z szeroką przerwą wzbronioną mają szerokie perspektywy zastosowania w oświetleniu półprzewodnikowym, nowej generacji komunikacji mobilnej, inteligentnych sieciach, transporcie kolei dużych prędkości, nowych pojazdach energetycznych, elektronice użytkowej i innych dziedzinach, i oczekuje się, że stać się kluczowymi nowymi materiałami wspierającymi rozwój przemysłu informacyjnego, energetycznego, transportowego, obronnego i innych.Powiązane badania technologiczne i rozwój materiałów półprzewodnikowych z szeroką przerwą stają się nową strategiczną wyżyną w światowym przemyśle półprzewodników.


Szczegóły specyfikacji

Orientacja 100 100 100
Doping UID Mg Fe
parametr elektryczny
1×1017~3×1018cm-3
≥1010Ω·cm
≥1010Ω·cm
sek. łuku
≤150 ≤150 ≤150
gęstość dyslokacji <1×105 cm-2 <1×105 cm-2 <1×105 cm-2






O NASZYM ZMKJ

ZMKJ lokalizuje się w mieście Szanghaj, które jest najlepszym miastem w Chinach, i powstaje nasza fabryka
w mieście Wuxi w 2014 roku. Specjalizujemy się w przetwarzaniu różnorodnych materiałów na płytki, podłoża
i dostosowane części ze szkła optycznego. komponenty szeroko stosowane w elektronice, optyce,
optoelektronika i wiele innych dziedzin.Ściśle współpracujemy również z wieloma krajowymi
i zamorskie uniwersytety, instytucje badawcze i firmy dostarczają produkty dostosowane do indywidualnych potrzeb
i usług dla swoich projektów badawczo-rozwojowych.



Opakowania – Logistyka
Worldhawk dotyczy każdego szczegółu opakowania, czyszczenia, antystatyki, leczenia wstrząsami.
W zależności od ilości i kształtu produktu podejmiemy inny proces pakowania!

często zadawane pytania –
P: Co możesz dostarczyć logistykę i koszty?
(1) Akceptujemy DHL, Fedex, TNT, UPS, EMS, SF i FOB
i zapłacić warunek 50% depozytu, 50% przed dostawą.

P: Jaki jest czas dostawy?
W przypadku zapasów: dostawa wynosi 5 dni roboczych po złożeniu zamówienia.
W przypadku produktów niestandardowych: dostawa wynosi 2 lub 3 tygodnie robocze po złożeniu zamówienia.


P: Jakie jest MOQ?
(1) W przypadku zapasów MOQ wynosi 5 sztuk.
(2) W przypadku produktów niestandardowych MOQ wynosi 10 sztuk-30 sztuk.
P: Czy masz raport z kontroli materiału?
Możemy dostarczyć szczegółowy raport dla naszych produktów.
