2-calowy monokrystaliczny arsenek galu Podłoża półprzewodnikowe typu N

2-calowe podłoża GaAs Pojedyncze kryształy arsenku galu Podłoża półprzewodnikowe typu N

-------------------------------------------------- -------------------------------------------------- --------------------------

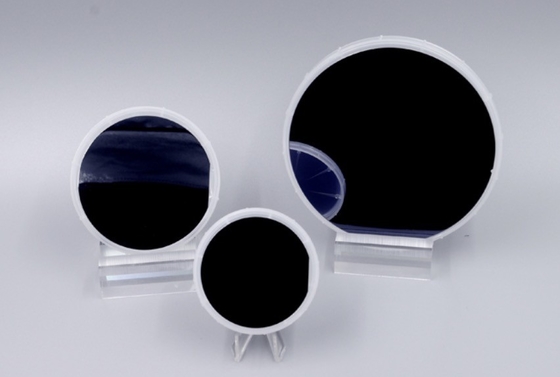

Płytka GaAs

Arsenek galu (GaAs) jest doskonałym materiałem półprzewodnikowym.Ma duże bezpośrednie pasmo wzbronione, wysoką ruchliwość elektronów, niski poziom szumów o wysokiej częstotliwości i wysoką wydajność konwersji) oraz inne wyjątkowe zalety.

Podłoże GaAs dzieli się na przewodzące i półizolujące, szeroko stosowane w laserach (LD), półprzewodnikowych diodach elektroluminescencyjnych (LED), laserach bliskiej podczerwieni, laserach dużej mocy studni kwantowych i panelach słonecznych o wysokiej wydajności;Chipy HEMT i HBT do komputerów radarowych, mikrofalowych, fal milimetrowych lub ultraszybkich komputerów i komunikacji optycznej;Urządzenia częstotliwości radiowej do komunikacji bezprzewodowej, 4G, 5G, komunikacji satelitarnej, WLAN.

Ostatnio podłoże z arsenku galu poczyniło również duże postępy w mini-LED, Micro-LED i czerwonym świetle LED, które jest szeroko stosowane w urządzeniach do noszenia AR/VR.

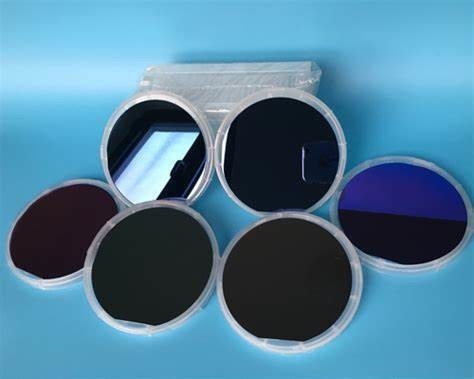

Rynek i zastosowanie płytek GaAs
Arsenek galu jest ważnym materiałem półprzewodnikowym. Należy do grupy półprzewodników złożonych III-V i struktury sieci krystalicznej blendy cynkowej, o stałej sieci 5,65x10-10 mA, temperaturze topnienia 1237° C i pasmie wzbronionym 1,4 elektronowoltów. Arsenek galu może być wykonane z półizolujących materiałów o wysokiej rezystancji, z których można wytwarzać podłoża układów scalonych, detektory podczerwieni, foton gamma
detektory itp. Ponieważ jego mobilność elektronów jest 5 do 6 razy większa niż krzemu, podłoże SI GaAs było ważne w produkcji urządzeń mikrofalowych i szybkich obwodów cyfrowych. Urządzenia półprzewodnikowe wytwarzane na arsenku galu mają zalety wysokiej częstotliwości i wysokiej temperatury, wydajność w niskich temperaturach, niski poziom hałasu i silna odporność na racjonowanie, co sprawia, że ​​rynek substratów GaAs powiększa się.

uszczelka

O NASZYM ZMKJ

ZMKJ lokalizuje się w mieście Szanghaj, które jest najlepszym miastem w Chinach, i powstaje nasza fabryka

w mieście Wuxi w 2014 roku. Specjalizujemy się w przetwarzaniu różnorodnych materiałów na płytki, podłoża

i dostosowane części ze szkła optycznego. komponenty szeroko stosowane w elektronice, optyce,

optoelektronika i wiele innych dziedzin.Ściśle współpracujemy również z wieloma krajowymi

i zamorskie uniwersytety, instytucje badawcze i firmy dostarczają produkty dostosowane do indywidualnych potrzeb

i usług dla swoich projektów badawczo-rozwojowych.

Naszą wizją jest utrzymywanie przez nas dobrych relacji współpracy z naszymi wszystkimi klientami

dobre reputacje.więc możemy również dostarczyć inne podłoża materiałowe, takie jak:



Powiązane produkty: Wafel GE

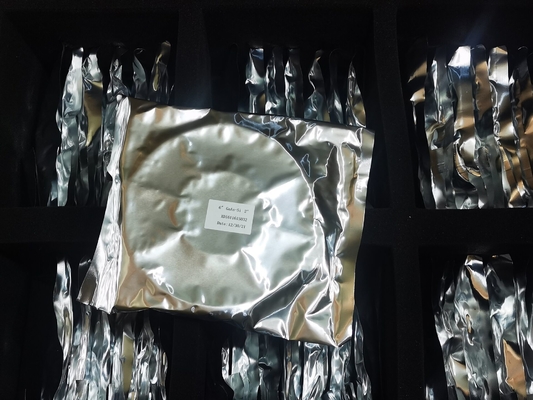

Opakowania – Logistyka
Worldhawk dotyczy każdego szczegółu opakowania, czyszczenia, antystatyki, leczenia wstrząsami.
W zależności od ilości i kształtu produktu podejmiemy inny proces pakowania!

często zadawane pytania –
P: Co możesz dostarczyć logistykę i koszty?
(1) Akceptujemy DHL, Fedex, TNT, UPS, EMS, SF i FOB

i zapłacić warunek 50% depozytu, 50% przed dostawą.


P: Jaki jest czas dostawy?
W przypadku zapasów: dostawa wynosi 5 dni roboczych po złożeniu zamówienia.
W przypadku produktów niestandardowych: dostawa wynosi 2 lub 3 tygodnie robocze po złożeniu zamówienia.


P: Jakie jest MOQ?
(1) W przypadku zapasów MOQ wynosi 5 sztuk.
(2) W przypadku produktów niestandardowych MOQ wynosi 10 sztuk-30 sztuk.
P: Czy masz raport z kontroli materiału?
Możemy dostarczyć szczegółowy raport dla naszych produktów.
