Wafel LiNbO3
>
|
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | zmkj |
| Numer modelu | LT-001 |
8-calowe 200 mm 20-60um Tantalan litu LT LN Cienkie wafle
Opłatek LT i LN
Podstawową zasadą urządzeń SAW jest generowanie elastycznych fal powierzchniowych z sygnałów elektrycznych i ich rekonwersja.Materiałem podłoża jest kryształ piezoelektryczny, taki jak kwarc (SiO2), tantalan litu (LiTaO3) lub niobian litu (LiNbO3).Są to materiały monokrystaliczne, które po procesie wzrostu wycina się z określoną orientacją na płytkę.Firma NQW wyprodukowała tę płytkę dla centrów produkcji SAW oraz ośrodków badawczo-rozwojowych.Poniżej znajdują się typowe wymagania dotyczące specyfikacji.
LT/LN Materiał
LT tantalan litu (LiTaO3), LN niobian litu (LiNbO3)
LT: typowe cięcie X112°Y/36°Y/42°Y/48°Y/cięcie Z
LN: typowe cięcie 128°Y/64°Y/41°Y/Y/Z-cut
SAW/klasa optyczna, LN czarny (bez efektu piroelektrycznego)
Wafel LN domieszkowany MgO
Kryształy piezoelektryczne kryształy/płytki LiTaO3
| Specyfikacja | Standardowy | Wysoka precyzja |
| Materiały | Płytki LiTaO3(LT)/ LiNbO3 | Płytki LiTaO3(LT)/LiNbO3 |
| Orientacja | X-112°Y,36°Y,42°Y±0,5° | X-112°Y,36°Y,42°Y±0,5° |
| Równoległy | 30″ | 10'' |
| Prostopadły | 10′ | 5' |
| jakość powierzchni | 40/20 | 20/10 |
| Zniekształcenie czoła fali |
λ/4 przy 632 nm
|
λ/8 przy 632 nm
|
| Płaskość powierzchni |
λ/4 przy 632 nm
|
λ/8 przy 632 nm
|
| Wyczyść przysłonę | >90% | >90% |
| Ścięcie | <0,2×45° | <0,2×45° |
| Tolerancja grubości/średnicy | ±0,1 mm | ±0,1 mm |
| Maksymalne wymiary | średnica150×50mm | średnica150×50mm |
Kryształy piezoelektryczne tantalanu litu LT LiTaO3
| Nazwa produktu: | Substrat krystaliczny tantalanu litu (LiTaO3). | ||||||||||||||||||||||||
| Opis produktu: | Monokryształ tantalanu litu (LiTaO3) ma bardzo dobre właściwości elektrooptyczne, piezoelektryczne i piroelektryczne, szeroko stosowany w urządzeniach piroelektrycznych i telewizji kolorowej.Branżowa firma kryształowa specjalizuje się w produkcji wysokiej jakości i najbardziej konkurencyjnej ceny podłoża krystalicznego LiTaO3 o wysokiej czystości optycznej | ||||||||||||||||||||||||
| Parametry techniczne: |
|
||||||||||||||||||||||||
|
|
Specyfikacja
|
Orientacja |
Cięcie Y 36°±0,2° | Cięcie Y pod kątem 42°±0,2° | Cięcie X±0,2° | |
| Średnica | 100 ± 0,3 mm, | |||
| 1 mieszkanie | 32 ± 2 mm prostopadle do osi X ± 0,2° | 32±2mm, prostopadle do 112°Y±0,2° | ||
| 2 mieszkanie | 10±2mm CW270° od 1. OF | 10±2mm CW315° od 1. OF | 10±2mm CW315° Lub 270° od 1. OF | |
| Grubość | 200 ~ 250 ± 25um, 300-350 ± 25um, 500 ± 25um lub na zamówienie | |||
| Powierzchnia przednia | "+", Ra<1nm, | |||
| Tylna powierzchnia | GC#1000, GC#2000 docierane | |||
| LTV | <1um, w strefie 5x5mm | |||
| UKŁON | ≤25um | |||

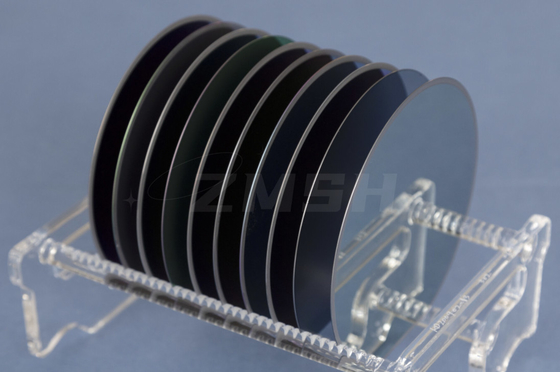

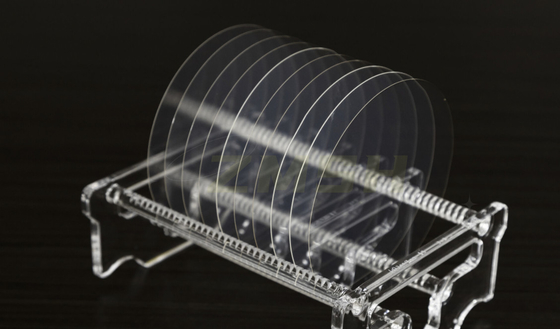

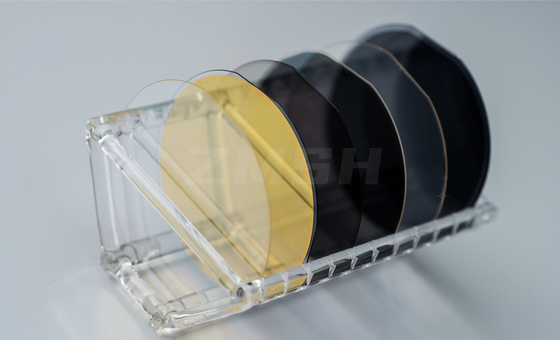

Wyświetlacz produktu
Często zadawane pytania
P. Czy masz jakieś zapasy wafli lub wlewków?
tak, podobnie jak 3-calowe, 4-calowe podłoża typu commen wafle są w zapasach.
P. Gdzie znajduje się Twoja firma?
Nasza firma znajduje się w Szanghaju w Chinach.fabryka znajduje się w mieście Wuxi.
P. Ile czasu zajmie uzyskanie produktów?
Przetwarzanie, a następnie dostawa zajmuje zwykle 1–4 tygodnie.
To zależy od ilości i wielkości produktów.
P: A co z terminem płatności i dostawą?
T / T 50% depozytu i pozostawiona część przed dostawą przez FOB.
