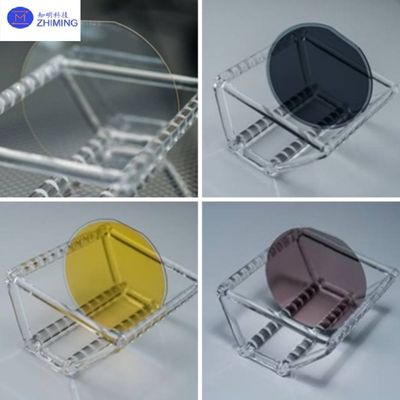

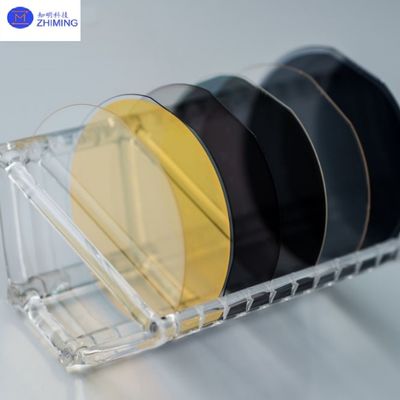

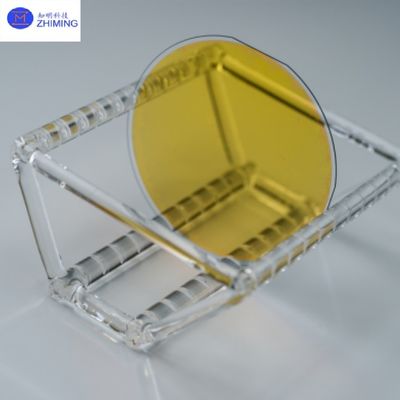

3c / 4c / 6c / 8c Litium Niobate Thin Film LNOI Wafers With Optical Loss <0.05 DB/cm

Wafle LNOI z cienką warstwą niobatu litowego o pojemności 3/4, 6/8 cali z utratą optyczną < 0,05 dB/cm

płytki LNOI (Lithium Niobate on Insulator) stanowią wysokowydajny zintegrowany podłoże fotoniczne wytworzone za pomocą zaawansowanych technologii wiązania płytek (np. Smart CutTM lub bezpośrednie wiązanie),włączenie pojedynczych kryształowych cienkich folii LiNbO3 (100nm-1μm grubości) na podłoże izolacyjne (takie jak SiO2/Si lub szafir). ZMSH dostarcza płytki LNOI o rozmiarach 4-calowych, 6-calowych i niestandardowych, obsługujące wiele orientacji krystalicznych (X-cut, Y-cut, Z-cut), z dostosowalnym dopingiem filmowym (np.Doping MgO w celu zwiększenia progu uszkodzenia optycznego) i grubość warstwy tlenku zakopanej (100nm-2μm)Opcje podłoża obejmują krzemowy, kwarcowy lub węglik krzemowy, aby zaspokoić różnorodne potrzeby integracji optoelektronicznej.w tym optymalizacja filmu, grawerowania przewodników fal oraz usługi testowania na poziomie urządzenia, umożliwiające najnowocześniejsze zastosowania w szybkiej komunikacji optycznej i obliczeniach kwantowych.

Specyfikacja dla litowego niobanu w formie X na płytkach izolacyjnych (LNOI)

Kluczowe cechyPłytki LNOI

(1) Bardzo niska strata optyczna: Strata rozprzestrzeniania się przewodnika fali < 0,05 dB/cm (pasmo 1550 nm), 10 razy niższa niż w przypadku konwencjonalnych urządzeń LiNbO3.

(2) Silny efekt elektrooptyczny: Efektywny współczynnik elektrooptyczny (r33) do 90 pm/V (wzmocnienie 3x poprzez ograniczenie pola optycznego), umożliwiające modulację ultra niskiego napięcia (Vπ~1V).

(3) Wysoka gęstość integracji: obsługuje podmikronowe przewodniki fal (szerokość < 1 μm), zmniejszając odległość urządzenia o 100 razy w porównaniu z masowym LiNbO3.

(4) Kompatybilność CMOS: umożliwia heterogeniczną integrację z platformami fotoniki krzemu (SiPh) i azotu krzemu (SiN) dla wielofunkcyjnych chipów fotonicznych.

(5) Stabilność termiczna: temperatura Curie do 1140°C, odpowiednia do procesów pakowania w wysokich temperaturach.

Główne zastosowaniaPłytki LNOI

1. Szybkie łączności optyczne: Silny efekt elektrooptyczny LNOI sprawia, że jest on idealny dla modułów optycznych koherentnych o pojemności 200 Gbps+, takich jak modulatory LiNbO3 z cienką warstwą (szerokość pasma > 100 GHz).

2Optyka kwantowa.: Charakterystyka niskiej straty obsługuje generowanie splątanych par fotonów i manipulację stanami kwantowymi dla skalowalnych sieci obliczeniowych kwantowych.

3. Fotonika mikrofalowa: w połączeniu z efektami piezoelektrycznymi umożliwiają optyczne układy fazowe i filtry fotoniczne mikrofalowe (obejmujące pasma 5G/6G mmWave).

4. Optyka nieliniowa: Wysoki współczynnik nieliniowy (χ(2)) nadaje się do komków częstotliwości i urządzeń wzmacniających parametryczne.

5. Wykorzystanie czujników: Używane w czujnikach biochemicznych o wysokiej wrażliwości (np. rezonatorów LNOI na bazie krzemu).

Usługi ZMSH

Jako wiodący dostawca zintegrowanego podłoża fotonicznego, ZMSH dostarcza pełne spektrum usług technicznych obejmujących cały łańcuch wartości LNOI, w tym niestandardowy projekt cienkich folii (np.LiNbO3 dopingowane gradientem, rozwój procesów wiązania na poziomie płytki (wspomaganiu SiO2, AlN i innych warstw izolacyjnych), nanofabrykacja (EBL i IBE) i weryfikacja wydajności na poziomie urządzenia (np.Badania odpowiedzi elektrooptycznej i charakterystyka THz). ZMSH osiągnęła produkcję małych partii płytek LNOI o pojemności 6 cali o wydajności > 90%;i współpracuje z światowymi instytucjami badawczymi w celu opracowania 8-calowych technologii LNOI i integracji heterogenicznej (eW przyszłości badania i rozwój koncentrują się na zmniejszeniu strat wstawienniczych (cel < 0.02 dB/cm) i zwiększenie wydajności modulacji (optymalizacja r33 do 120 pm/V) w celu zaspokojenia zapotrzebowania na komunikację optyczną 800G i internet kwantowy.
