12 cali dia300mm Borokrzemian33 bf33 Wafle szklane Podłoże szklane o wysokim współczynniku załamania światła
8 cali 1.0 grubość dia100mm 0001 szafirowy wafel 1sp lub 2s
Opis produktu
BF33 (Borofloat 33) firmy ZMSH to rodzaj ciężkiego szkła krzemiennego, które jest powszechnie stosowane jako materiał podłoża w różnych zastosowaniach optycznych.Jest znany z wysokiego współczynnika załamania światła i niskiej dyspersji, co czyni go przydatnym w zastosowaniach wymagających dużego skupienia światła i gęstości mocy.BF33 jest wykonany ze szkła borokrzemianowego, które charakteryzuje się niskim współczynnikiem rozszerzalności cieplnej i wysoką odpornością na szok termiczny.Dzięki temu jest idealnym podłożem do obróbki wysokotemperaturowej i do stosowania w trudnych warunkach.BF33 jest powszechnie stosowany między innymi w zastosowaniach takich jak zwierciadła laserowe, rozdzielacze wiązki i soczewki optyczne.Dokładne właściwości i charakterystyka BF33 będą zależeć od producenta i konkretnego procesu produkcyjnego użytego do jego wytworzenia.Alternatywy dla szklanego podłoża BF33 (Borofloat 33) obejmują: Podłoże szklane BK7 Topiona krzemionka Szafir Zerodur Corning Wierzba Szkło Tlenek glinu
Specyfikacja
| Specyfikacja | 4" | 6" | 8" | 12” |
| Średnica | 100 mm | 150 mm | 200 mm | 300 mm |
| Grubość |
0,10 mm w górę |
0,30 mm w górę |
0,40 mm w górę |
0,50 mmw górę |
| Mieszkanie podstawowe | 32,5 mm |
47,5 mm / 57,5 mm / Wycięcie |
Karb | Karb |
| LTV (5mmx5mm) | < 0,5um | < 0,5um | < 0,5um | < 0,5um |
| TTV | < 2um | < 3um | <3um | <10um |
| Ukłon | ±20um | ±30um | ±40um | ±40um |
| Osnowa | ≤ 30um | ≤ 40um | ≤ 70um | ≤ 80um |
| Zaokrąglanie krawędzi | Zgodny ze standardem SEMI M1.2/patrz IEC62276 | |||
| Rodzaj powierzchni | Jednostronnie polerowane / dwustronnie polerowane | |||
| Strona polerowana Ra | Ra≤1nm | |||
| Kryteria tylnej strony | Ra 0,2-0,7um lub dostosowane | |||
PROCES WYTWARZANIA WAFLA
Cięcie kształtu
Cienkie arkusze są rysowane, grube arkusze są natryskiwane wodą, a bloki są cięte drutem, aby rozpocząć proces od „pustego” wafla.
Krawędź CNC
Każdy wafel jest indywidualnie szlifowany na precyzyjnej stacji do szlifowania krawędzi CNC.
Docieranie
W razie potrzeby płytki są docierane do dokładnej grubości lub płaskości.
Polerowanie
Dwustronny Commercial Polish usuwa uszkodzenia podpowierzchniowe, a Super Polish tworzy nieskazitelne wykończenie.
Czyszczenie
Łączymy ultradźwięki i megadźwięki na wielu liniach czyszczących, które zasilają bezpośrednio pomieszczenie czyste klasy 100.
Kontrola
W naszym Optical Clean Room klasy 100 sprawdzamy różne poziomy jakości w odpowiednich warunkach oświetleniowych.
Opakowania
Wszystkie wafle są pakowane we wstępnie oczyszczone pojemniki, podwójnie pakowane i pakowane próżniowo w pomieszczeniu czystym klasy 100.

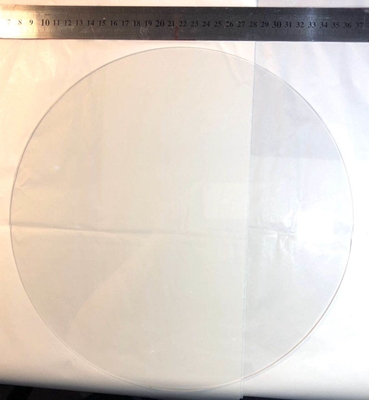

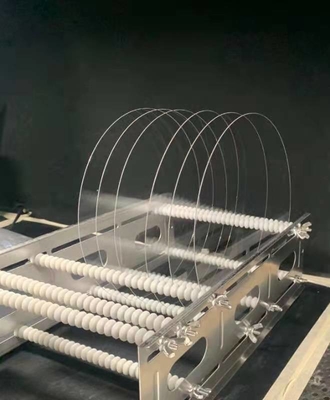

Wyświetlacz produktu
Produkty powiązane:
Często zadawane pytania:
P: Jakie jest twoje MOQ?
Odp .: (1) W przypadku zapasów MOQ wynosi 10 sztuk.
(2) W przypadku produktów niestandardowych MOQ wynosi 25 sztuk w górę.
P: jaki jest sposób wysyłki i koszt?
Odp.: (1) akceptujemy DHL, Fedex, EMS itp.
(2) Jeśli masz własne konto ekspresowe, to świetnie. Jeśli nie, możemy pomóc ci je wysłać.
Fracht jest zgodny z faktycznym rozliczeniem.
P: Jaki jest czas dostawy?
W przypadku zapasów: czas dostawy wynosi 5 dni roboczych od złożenia zamówienia.
W przypadku produktów niestandardowych: dostawa następuje w ciągu 2 lub 3 tygodni od złożenia zamówienia.
P: Czy masz standardowe produkty?
Odp .: Nasze standardowe produkty w magazynie, jak 4-calowy polerowany wafel 0,65 mm, 0,5 mm.
P: jak zapłacić?
Odp .: 50% depozytu, pozostawiony przed dostawą T / T,
P: Czy mogę dostosować produkty do moich potrzeb?
Odp .: Tak, możemy dostosować materiał, specyfikacje i powłokę optyczną do twojego sprzętu optycznego
komponenty w zależności od potrzeb.
