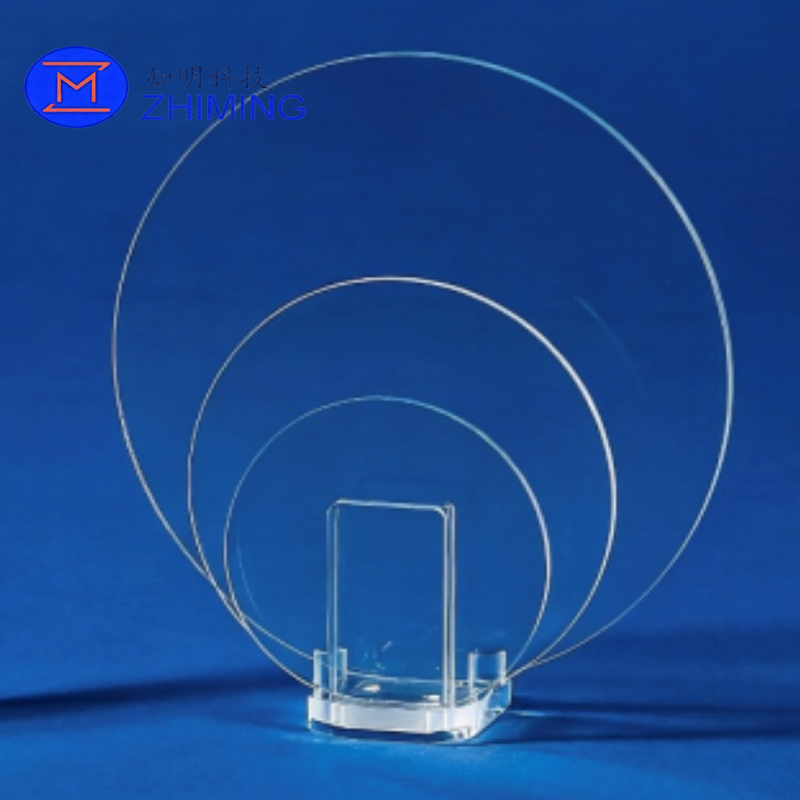

Sapphire Temporary Wafer Carrier dla zaawansowanych opakowań półprzewodnikowych

Szafirowy tymczasowy nośnik płytek do zaawansowanych opakowań półprzewodników

Przegląd produktu

Szafirowy tymczasowy nośnik płytek to wysokowydajne rozwiązanie podłoża przeznaczone do zaawansowanych procesów pakowania półprzewodników, w tym do obsługi ultracienkich płytek, integracji układów scalonych 2,5D/3D, TSV, RDL i pakowania na poziomie panelu typu fan-out (FOPLP).

Zapewnia sztywną, stabilną termicznie i precyzyjną wymiarowo platformę nośną dla tymczasowych procesów łączenia i odklejania, umożliwiając stabilną obróbkę ultracienkich płytek o grubości poniżej 50 μm. Rozwiązując krytyczne wyzwania związane z wypaczeniami i deformacjami wywołanymi naprężeniami, nośnik znacznie poprawia wydajność procesu, dokładność wyrównania i stabilność produkcji w zaawansowanych przepływach opakowań.

Wyzwania branży

W miarę ewolucji opakowań półprzewodników w kierunku większej gęstości integracji i cieńszych struktur płytek, producenci stają w obliczu rosnących trudności w utrzymaniu stabilności strukturalnej w wieloetapowych procesach termicznych i mechanicznych.

Kluczowe wyzwania obejmują:

• Niedopasowanie współczynnika rozszerzalności cieplnej (CTE) pomiędzy matrycą, podłożem, przekładką, niedopełnieniem i masą formierską
• Akumulacja naprężeń podczas powtarzających się cykli termicznych
• Utwardzanie skurczu materiałów wiążących i hermetyzujących
• Nierównomierny rozkład grubości w ultracienkich stosach płytek
• Odchylenie w wyrównaniu spowodowane wypaczeniem i pogorszenie wydajności
• Kruchość mechaniczna ultracienkich płytek (o grubości <50 μm)

Problemy te łącznie ograniczają skalowalność procesów, zmniejszają wydajność i zwiększają koszty produkcji na zaawansowanych liniach produkcyjnych opakowań.

Rozwiązanie: Platforma tymczasowego przewoźnika Sapphire

Szafir jest idealnym materiałem konstrukcyjnym na tymczasowe nośniki płytek ze względu na unikalne połączenie właściwości mechanicznych, optycznych i termicznych. Zapewnia stabilną podstawę fizyczną dla wymagających, zaawansowanych procesów pakowania, w których precyzja i powtarzalność mają kluczowe znaczenie.

Szafirowy nośnik umożliwia:

• Podpora płytek o wysokiej stabilności podczas szlifowania, klejenia i rozcieńczania
• Kontrolowane odkształcenie w środowiskach z cyklami termicznymi
• Kompatybilność z procesami odklejania opartymi na laserze
• Równomierny rozkład naprężeń na podłożach wielkoformatowych
• Możliwość wielokrotnego użytku i stabilność chemiczna w środowiskach przemysłowych

Kluczowe zalety

1. Bardzo wysoka sztywność mechaniczna

Dzięki modułowi Younga wynoszącemu 345–420 GPa szafir skutecznie tłumi zginanie i wypaczenia, zapewniając stabilność strukturalną podczas procesów termicznych i mechanicznych o dużym naprężeniu.

2. Wysoka twardość i odporność na zużycie

Twardość Vickersa wynosząca 1800–2200 HV zapewnia doskonałą odporność na uszkodzenia powierzchni, umożliwiając długą żywotność i powtarzalne cykle technologiczne.

3. Możliwość transmisji optycznej

Wysoka przepuszczalność (>83% w zakresie 300–1200 nm) wspomaga procesy usuwania wiązania laserowego i zapewnia kompatybilność z wieloma technologiami łączenia tymczasowego.

4. Doskonała jednolitość materiału

Niska zmienność wewnętrzna zapewnia spójny rozkład naprężeń, minimalizując lokalne odkształcenia i poprawiając spójność procesu na poziomie płytki.

5. Stabilność termiczna i chemiczna

Stabilny w środowiskach charakteryzujących się wysoką temperaturą i czyszczeniem chemicznym, dzięki czemu nadaje się do zastosowań w przemysłowych procesach półprzewodników wymagających częstego ponownego użycia.

Dane techniczne

Formaty płytek i paneli

Dokładność wymiarowa i powierzchniowa

Aplikacje

• Zaawansowane procesy rozrzedzania płytek
• Integracja heterogeniczna 2.5D / 3D IC
• Produkcja TSV (przez krzem).
• Procesy RDL (warstwa redystrybucji).
• Tymczasowe systemy łączenia i odklejania płytek
• Opakowanie na poziomie panelu wachlarzowego (FOPLP)
• Obsługa ultracienkich płytek (<50 μm)

Wartość inżynieryjna

Szafirowy tymczasowy nośnik płytek umożliwia producentom półprzewodników pokonanie krytycznych ograniczeń związanych z wypaczeniami i stabilnością w zaawansowanych opakowaniach, zapewniając:

• Poprawiona stabilność wymiarowa na poziomie płytki
• Zmniejszona utrata wydajności spowodowana wypaczeniem
• Zwiększona precyzja osiowania w procesach o drobnej podziałce
• Stabilne prowadzenie ultracienkich płytek
• Wyższa powtarzalność i przepustowość procesu
• Zgodność z heterogenicznymi platformami integracyjnymi nowej generacji

Często zadawane pytania

P1: Co sprawia, że ​​szafir nadaje się do zaawansowanych nośników opakowaniowych?
Odp.: Szafir łączy w sobie wyjątkowo wysoką sztywność, twardość i stabilność termiczną, co znacznie zmniejsza wypaczenia i poprawia kontrolę wymiarową podczas przetwarzania ultracienkich płytek.

P2: Czy nośnik jest kompatybilny z procesami odklejania laserowego?
O: Tak. Sapphire oferuje wysoką przepuszczalność optyczną w zakresie UV do średniej podczerwieni, dzięki czemu jest w pełni kompatybilny z oddzielaniem laserowym i innymi zaawansowanymi technikami separacji.

P3: Czy nośniki szafirowe mogą obsługiwać opakowania na poziomie dużych paneli?
O: Tak. Nośniki szafirowe mogą być produkowane w dużych formatach panelowych, charakteryzujących się doskonałą płaskością i równomiernym rozkładem naprężeń, dzięki czemu nadają się do stosowania w foliach FOPLP i innych zaawansowanych technologiach pakowania wielkopowierzchniowego.
