| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | ZMSH |
| Orzecznictwo | CE |
| Numer modelu | Typ N/typ P |

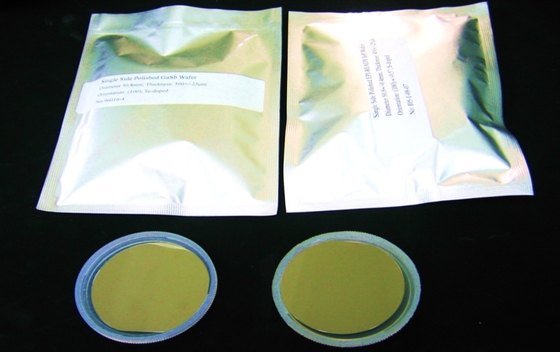

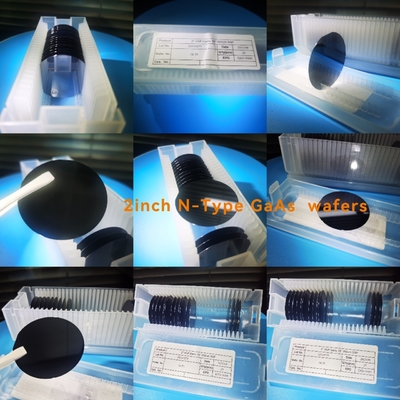

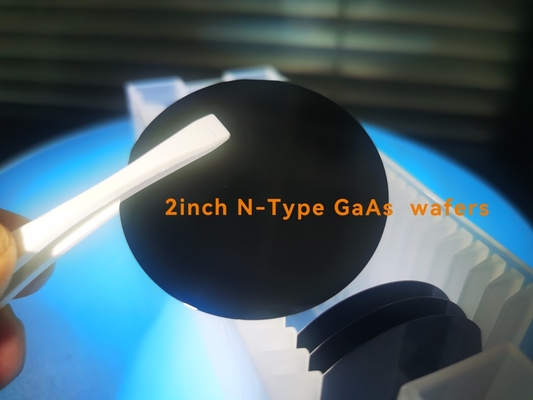

32-calowe wafle InAs typu N niedomieszkowane wafle GaAs wafle GaSb
Aplikacja
Pojedynczy kryształ InAs może być używany jako materiał podłoża do wzrostu InAsSb / InAsPSb, InNAsSb i innych materiałów heterozłączowych, a długość fali produkcyjnej wynosi 2 ~ 14 μ M urządzenie emitujące światło podczerwone.Podłoże monokrystaliczne InAs można również wykorzystać do wzrostu epitaksjalnego materiałów strukturalnych supersieci AlGaSb oraz do produkcji kwantowych laserów kaskadowych średniej podczerwieni.Te urządzenia na podczerwień mają dobre perspektywy zastosowania w dziedzinie wykrywania gazów i niskostratnej komunikacji światłowodowej.Ponadto monokryształ InAs ma wysoką ruchliwość elektronów i jest idealnym materiałem na urządzenia Halla.
Produkty Charakterystyka
● Kryształ jest hodowany za pomocą uszczelnionej cieczą technologii Czochralskiego (LEC) z dojrzałą technologią i stabilną wydajnością elektryczną
● Przyrząd rentgenowski do orientacji służy do dokładnej orientacji, a odchylenie orientacji kryształów wynosi tylko ± 0,5 º
● Płytka jest polerowana za pomocą technologii chemicznego polerowania mechanicznego (CMP), a chropowatość powierzchni jest mniejsza niż 0,5 nm
● Spełnij wymagania użytkowania „po wyjęciu z pudełka”
● Produkty o specjalnych specyfikacjach mogą być przetwarzane zgodnie z wymaganiami użytkownika
Szczegóły specyfikacji wafli
| Parametry elektryczne | ||||
| Domieszka | Typ |
Stężenie nośnika (cm-3) |
Mobilność (cm2V-1s-1) |
gęstość dyslokacji (cm-2) |
| Bez domieszek | typu n | ＜5x1016 | ≥2x104 | ≤50000 |
| Domieszkowany Sn | typu n | (5-20)x1017 | >2000 | ≤50000 |
| S-domieszkowany | typu n | (3-80) x1017 | >2000 | ≤50000 |
| Domieszkowany cynkiem | typu P | (3-80) x1017 | 60～300 | ≤50000 |
| Rozmiar | 2" | 3" |
| Średnica (mm) | 50,5±0,5 | 76,2 ± 0,5 |
| Grubość (um) | 500±25 | 600±25 |
| Orientacja | (100)/(111) | (100)/(111) |
| Tolerancja orientacji | ±0,5º | ±0,5º |
| Długość (mm) | 16±2 | 22±2 |
| 2. długość (mm) | 8±1 | 11±1 |
| TTV(um) | <10 | <10 |
| Łuk (um) | <10 | <10 |
| Osnowa (um) | <15 | <15 |
InAs wafel InSb wafel InP wafel GaAs wafel GaSb wafel GaP wafel Jeśli jesteś bardziej zainteresowany waflem insb, wyślij e-maile do nas /
ZMSH jako dostawca płytek półprzewodnikowych oferuje podłoża półprzewodnikowe oraz płytki epitaksjalne z SiC, GaN, związków z grupy III-V itp.
Skontaktuj się z nami w dowolnym momencie
