4H-N 4 cale 6 cali Sic Wafers Materiał półprzewodnikowy do urządzenia SBD MOS
  • 4H-N 4 cale 6 cali Sic Wafers Materiał półprzewodnikowy do urządzenia SBD MOS
  • 4H-N 4 cale 6 cali Sic Wafers Materiał półprzewodnikowy do urządzenia SBD MOS
  • 4H-N 4 cale 6 cali Sic Wafers Materiał półprzewodnikowy do urządzenia SBD MOS
  • 4H-N 4 cale 6 cali Sic Wafers Materiał półprzewodnikowy do urządzenia SBD MOS
  • 4H-N 4 cale 6 cali Sic Wafers Materiał półprzewodnikowy do urządzenia SBD MOS

4H-N 4 cale 6 cali Sic Wafers Materiał półprzewodnikowy do urządzenia SBD MOS

Miejsce pochodzenia Chiny
Nazwa handlowa tankblue
Orzecznictwo CE
Numer modelu 4h-n
Szczegóły Produktu
Materiały:
Kryształ SIC
Typ:
4h-n
Czystość:
99,9995%
Oporność:
0,015~0,028ohm.cm
Rozmiar:
2-8 cali 2 cale, 3 cale, 4 cale, 6 cali, 8 cali
Grubość:
350um lub dostosowane
MPD:
《2cm-2
Aplikacja:
dla urządzenia SBD, MOS
TTV:
《15um
kokarda:
《25um
Osnowa:
《45um
Powierzchnia:
Si-face CMP, c-face MP
High Light:

4H-N Sic Crystal

,

6-calowe wafle Sic

,

wafle Sic urządzenia SBD

Opis produktu





4 cale 6 cali 4H-N sic wafle atrapa Prime Klasa produkcyjna dla urządzenia SBD MOS



1. Porównanie materiałów półprzewodnikowych trzeciej generacji



Kryształ SiC to materiał półprzewodnikowy trzeciej generacji, który ma ogromne zalety w scenariuszach zastosowań o niskim poborze mocy, miniaturyzacji, wysokim napięciu i wysokiej częstotliwości.Materiały półprzewodnikowe trzeciej generacji są reprezentowane przez węglik krzemu i azotek galu.W porównaniu z poprzednimi dwiema generacjami materiałów półprzewodnikowych, największą zaletą jest jego szeroka szerokość pasma, co zapewnia możliwość penetracji pola elektrycznego o wyższym natężeniu i nadaje się do przygotowywania urządzeń elektroenergetycznych wysokiego napięcia i wysokiej częstotliwości.

2. Klasyfikacja

   Podłoża z węglika krzemu SiC można podzielić na dwie kategorie: półizolowane (High Purity un-dopend i V-doped 4H-SEMI) podłoża z węglika krzemu o wysokiej rezystywności (rezystywność ≥107Ω·cm) oraz przewodzące podłoża z węglika krzemu o niskiej rezystywności (zakres rezystywności wynosi 15-30mΩ·cm).

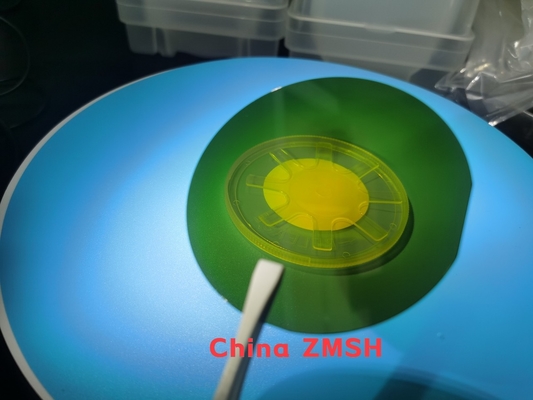

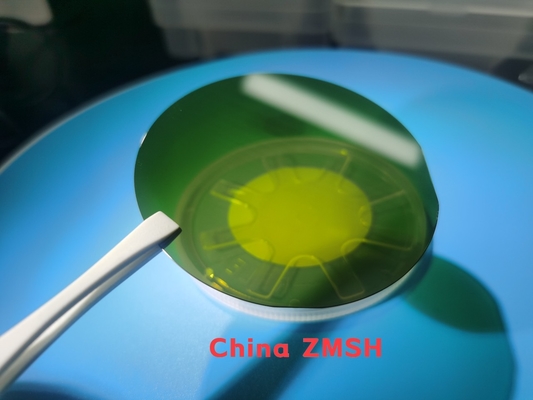

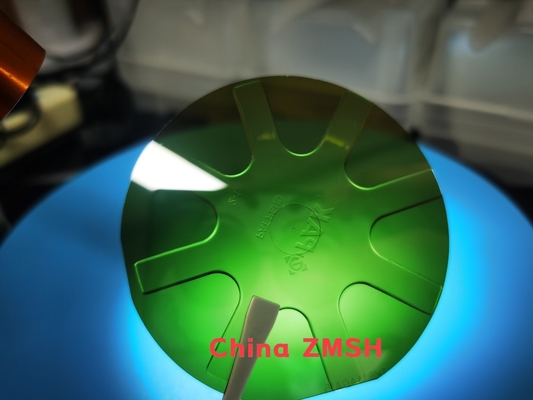

4H-N 4 cale 6 cali Sic Wafers Materiał półprzewodnikowy do urządzenia SBD MOS 04H-N 4 cale 6 cali Sic Wafers Materiał półprzewodnikowy do urządzenia SBD MOS 14H-N 4 cale 6 cali Sic Wafers Materiał półprzewodnikowy do urządzenia SBD MOS 2

2. Specyfikacja dla 6-calowych wafli sic 4H-N. (2-calowe, 3-calowe 4-calowe, 8-calowe wafle sic są również dostępne)

Stopień

Zerowa produkcja MPD

Klasa (klasa Z)

Standardowa klasa produkcyjna (klasa P)

Fałszywy stopień

(klasa D)

Średnica 99,5 mm ~ 100,0 mm
Grubość 4H-N 350 μm ± 20 μm 350 μm ± 25 μm
4H-SI 500 μm ± 20 μm 500 μm ± 25 μm
Orientacja opłatka Poza osią: 4,0° w kierunku <1120 > ±0,5° dla 4H-N, Na osi: <0001>±0,5° dla 4H-SI
Gęstość mikrorurki 4H-N ≤0,5 cm-2 ≤2 cm-2 ≤15 cm-2
4H-SI ≤1cm-2 ≤5 cm-2 ≤15 cm-2
※ Rezystywność 4H-N 0,015~0,025 Ω·cm 0,015~0,028 Ω·cm
4H-SI ≥1E9 Ω·cm ≥1E5 Ω·cm
Podstawowa orientacja płaska {10-10} ±5,0°
Podstawowa długość płaska 32,5 mm±2,0 mm
Drugorzędna długość płaska 18,0 mm±2,0 mm
Pomocnicza płaska orientacja Silikon skierowany do góry: 90°CW.od Prime flat ±5,0°
Wykluczenie krawędzi 3 mm
LTV/TTV/Łuk/Osnowa ≤3 μm/≤5 μm/≤15 μm/≤30 μm ≤10 μm/≤15 μm/≤25 μm/≤40 μm

※ Szorstkość

polski Ra≤1 nm
CMP Ra≤0,2 nm Ra≤0,5 nm

Pęknięcia krawędzi przez światło o wysokiej intensywności



Nic Długość skumulowana ≤ 10 mm, pojedyncza długość ≤ 2 mm
Płytki Sześciokątne Przez Światło Wysokiej Intensywności Powierzchnia skumulowana ≤0,05% Powierzchnia skumulowana ≤0,1%
Obszary wielotypowe przez światło o wysokiej intensywności Nic Powierzchnia skumulowana ≤3%
Wizualne inkluzje węglowe Powierzchnia skumulowana ≤0,05% Powierzchnia skumulowana ≤3%

Zarysowania powierzchni krzemu przez światło o dużej intensywności

Nic Skumulowana długość ≤1 × średnica płytki
Wióry krawędziowe wysokie przy intensywnym świetle Brak dozwolonych szerokości i głębokości ≥0,2 mm Dozwolone 5, ≤1 mm każdy

Zanieczyszczenie powierzchni krzemu o dużej intensywności

Nic

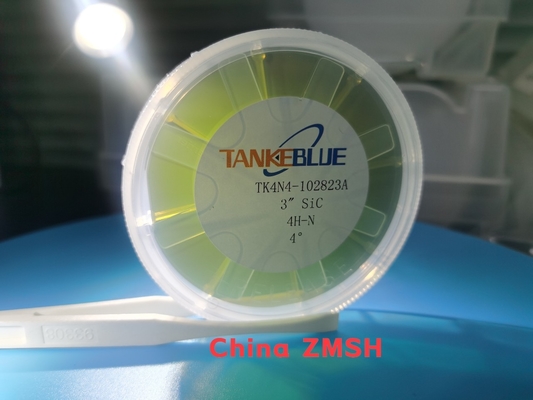

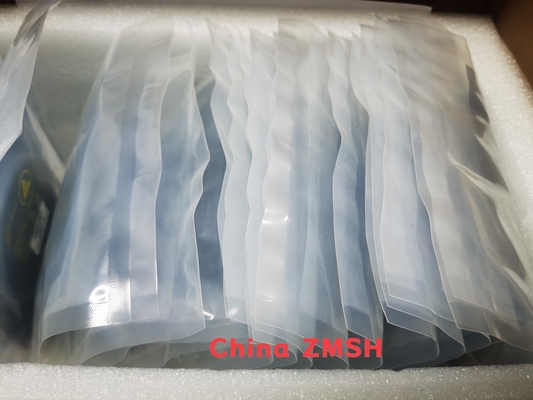

Opakowania Kaseta z wieloma waflami lub pojedynczy pojemnik na wafle



6-calowe specyfikacje podłoży SiC typu N
Nieruchomość Klasa P-MOS Klasa P-SBD Klasa D
Specyfikacje kryształów
Forma Kryształu 4H
Obszar politypii Brak Dozwolone Powierzchnia ≤5%
(MPD)A ≤0,2 /cm2 ≤0,5 /cm2 ≤5 /cm2
Płyty sześciokątne Brak Dozwolone Powierzchnia ≤5%
Sześciokątny polikryształ Brak Dozwolone
InkluzjeA Powierzchnia ≤0,05% Powierzchnia ≤0,05% Nie dotyczy
Oporność 0,015Ω•cm—0,025Ω•cm 0,015Ω•cm—0,025Ω•cm 0,014Ω•cm—0,028Ω•cm
(EPD)A ≤4000/cm2 ≤8000/cm2 Nie dotyczy
(PRZETRZĄSAĆ)A ≤3000/cm2 ≤6000/cm2 Nie dotyczy
(BPD)A ≤1000/cm2 ≤2000/cm2 Nie dotyczy
(TSD)A ≤600/cm2 ≤1000/cm2 Nie dotyczy
(Błąd układania) ≤0,5% powierzchni ≤1% Powierzchnia Nie dotyczy
Zanieczyszczenie powierzchni metalem (Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, Mn) ≤1E11 cm-2
Specyfikacje mechaniczne
Średnica 150,0 mm +0 mm/-0,2 mm
Orientacja powierzchni Off-Axis: 4° w kierunku <11-20> ± 0,5°
Podstawowa długość płaska 47,5 mm ± 1,5 mm
Drugorzędna długość płaska Brak drugiego mieszkania
Podstawowa orientacja płaska <11-20>±1°
Pomocnicza płaska orientacja Nie dotyczy
Dezorientacja ortogonalna ±5,0°
Wykończenie powierzchni C-Face: optyczna polska, Si-Face: CMP
Krawędź waflowa Fazowanie
Chropowatość powierzchni
(10 μm × 10 μm)
Si Twarz Ra≤0,20 nm; C Twarz Ra≤0,50 nm
GrubośćA 350,0 μm ± 25,0 μm
LTV(10mm×10mm)A ≤2μm ≤3μm
(TTV)A ≤6μm ≤10μm
(UKŁON)A ≤15μm ≤25μm ≤40μm
(Osnowa) A ≤25μm ≤40μm ≤60μm
Specyfikacje powierzchni
Wióry / Wcięcia Brak Dozwolone ≥0,5 mm szerokości i głębokości Ilość 2 ≤1,0 mm Szerokość i głębokość
ZadrapaniaA
(Si Face, CS8520)
≤5 i skumulowana długość ≤0,5 × średnica płytki ≤5 i skumulowana długość ≤1,5 ​​× średnica płytki
TUA (2mm * 2mm) ≥98% ≥95% Nie dotyczy
Pęknięcia Brak Dozwolone
Zanieczyszczenie Brak Dozwolone
Wykluczenie krawędzi 3 mm



4H-N 4 cale 6 cali Sic Wafers Materiał półprzewodnikowy do urządzenia SBD MOS 34H-N 4 cale 6 cali Sic Wafers Materiał półprzewodnikowy do urządzenia SBD MOS 44H-N 4 cale 6 cali Sic Wafers Materiał półprzewodnikowy do urządzenia SBD MOS 54H-N 4 cale 6 cali Sic Wafers Materiał półprzewodnikowy do urządzenia SBD MOS 6

2. Łańcuch przemysłowy

Łańcuch przemysłowy węglika krzemu SiC dzieli się na przygotowanie materiału podłoża, wzrost warstwy epitaksjalnej, produkcję urządzeń i dalsze zastosowania.Monokryształy węglika krzemu są zwykle przygotowywane metodą fizycznej transmisji pary (metoda PVT), a następnie generowane są warstwy epitaksjalne poprzez chemiczne osadzanie z fazy gazowej (metoda CVD) na podłożu, a na koniec wykonywane są odpowiednie urządzenia.W łańcuchu przemysłowym urządzeń SiC, ze względu na trudność technologii wytwarzania substratów, wartość łańcucha przemysłowego koncentruje się głównie na górnym łączu substratu.



ZMSH Technology może dostarczać klientom importowane i krajowe wysokiej jakości przewodzące, 2-6-calowe półizolacyjne i HPSI (półizolacyjne półizolacyjne) podłoża SiC w partiach;Ponadto może dostarczać klientom jednorodne i heterogeniczne epitaksjalne arkusze z węglika krzemu, a także może być dostosowywany do konkretnych potrzeb klientów, bez minimalnej wielkości zamówienia.
