GaN na diamencie i dimond na płytce GaN przez epitaksjalny HEMT i wiązanie

GaN On Diamond And Dimond On GaN Wafer By Epitaxial HEMT And Bonding
GaN On Diamond And Dimond On GaN Wafer By Epitaxial HEMT And Bonding GaN On Diamond And Dimond On GaN Wafer By Epitaxial HEMT And Bonding GaN On Diamond And Dimond On GaN Wafer By Epitaxial HEMT And Bonding

Duży Obraz :  GaN na diamencie i dimond na płytce GaN przez epitaksjalny HEMT i wiązanie

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: ZMSH
Orzecznictwo: ROHS
Numer modelu: radiator
Zapłata:
Minimalne zamówienie: 1 szt.
Cena: by size

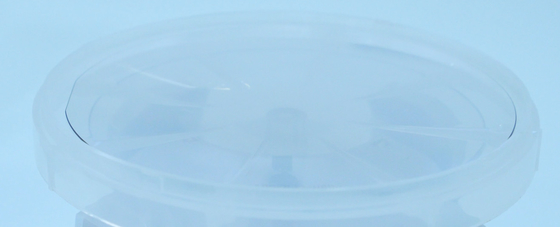

Szczegóły pakowania: pudełko na pojedyncze wafle
Czas dostawy: 2-6 tygodni
Zasady płatności: T/T, Western Union
Szczegółowy opis produktu
Materiał: GaN-ON-Dimond Grubość: 0~1mm
Rozmiar: ~2 cale Przewodność cieplna: >1200W/mk
Ra: <1nm Zaleta 1: Wysoka przewodność cieplna
Korzyść: Odporność na korozję Twardość: 81 ± 18 GPa
Podkreślić:

GaN na diamentowym waflu

,

epitaksjalny HEMT GaN na diamencie

,

2-calowy diamentowy wafel



niestandardowy rozmiar Metoda MPCVD GaN & Diamond Heat Sink wafle do obszaru zarządzania ciepłem



GaN jest szeroko stosowany w częstotliwości radiowej, szybkim ładowaniu i innych dziedzinach, ale jego wydajność i niezawodność są związane z temperaturą na kanale i efektem ogrzewania Joule'a.Powszechnie stosowane materiały podłoża (szafir, krzem, węglik krzemu) urządzeń zasilających opartych na GaN mają niską przewodność cieplną.Znacznie ogranicza rozpraszanie ciepła i wymagania dotyczące wydajności urządzenia o dużej mocy.Opierając się wyłącznie na tradycyjnych materiałach podłoża (krzem, węglik krzemu) i pasywnej technologii chłodzenia, trudno jest spełnić wymagania dotyczące rozpraszania ciepła w warunkach dużej mocy, poważnie ograniczając uwalnianie potencjału urządzeń zasilających opartych na GaN.Badania wykazały, że diament może znacznie poprawić wykorzystanie urządzeń zasilających opartych na GaN.Istniejące problemy z efektami termicznymi.

Diament ma szerokie pasmo wzbronione, wysoką przewodność cieplną, wysoką siłę pola przebicia, wysoką mobilność nośników, odporność na wysoką temperaturę, odporność na kwasy i zasady, odporność na korozję, odporność na promieniowanie i inne doskonałe właściwości
Pola wysokiej mocy, wysokiej częstotliwości i wysokiej temperatury odgrywają ważną rolę i są uważane za jeden z najbardziej obiecujących materiałów półprzewodnikowych o szerokiej przerwie energetycznej.


Diament to super materiał rozpraszający ciepło o doskonałych parametrach:
• Diament ma najwyższą przewodność cieplną ze wszystkich materiałów w temperaturze pokojowej.A ciepło jest ważną przyczyną awarii produktów elektronicznych.



Według statystyk temperatura złącza roboczego spadnie Niskie 10°C może podwoić żywotność urządzenia.Przewodność cieplna diamentu jest od 3 do 3 razy wyższa niż w przypadku zwykłych materiałów do zarządzania ciepłem (takich jak miedź, węglik krzemu i azotek glinu)
10 razy.Jednocześnie diament ma zalety lekkości, izolacji elektrycznej, wytrzymałości mechanicznej, niskiej toksyczności i niskiej stałej dielektrycznej, które sprawiają, że diament jest doskonałym wyborem materiałów rozpraszających ciepło.


• Wykorzystaj w pełni naturalne właściwości termiczne diamentu, co z łatwością rozwiąże problem „rozpraszania ciepła”, z jakim boryka się elektronika, urządzenia zasilające itp.

Zwiększ głośność, popraw niezawodność i zwiększ gęstość mocy.Po rozwiązaniu problemu „termicznego” półprzewodnik zostanie również znacznie ulepszony poprzez skuteczną poprawę wydajności zarządzania termicznego,
Żywotność i moc urządzenia jednocześnie znacznie obniżają koszty eksploatacji.




Metoda łączona

  • 1. Diament na GaN
  • Rosnący diament na strukturze GaN HEMT
  • 2. GaN na diamencie
  • Bezpośredni epitaksjalny wzrost struktur GaN na podłożu diamentowym
  • 3. Wiązanie GaN/diament
  • Po przygotowaniu GaN HEMT przenieś wiązanie na podłoże diamentowe

Obszar zastosowań

• Mikrofalowa częstotliwość radiowa - komunikacja 5G, ostrzeżenie przed radarem, komunikacja satelitarna i inne zastosowania;

• Energoelektronika – inteligentna sieć, szybki transport kolejowy, nowe pojazdy energetyczne, elektronika użytkowa i inne zastosowania;

Optoelektronika - światła LED, lasery, fotodetektory i inne zastosowania.



Diament na GaN

Używamy urządzeń do chemicznego osadzania z fazy gazowej w plazmie mikrofalowej, aby osiągnąć epitaksjalny wzrost polikrystalicznego materiału diamentowego o grubości <10um na 50,8 mm(2-calowy) azotek galu na bazie krzemu HEMT.Zastosowano skaningowy mikroskop elektronowy i dyfraktometr rentgenowski do scharakteryzowania morfologii powierzchni, jakości krystalicznej i orientacji ziarna warstwy diamentowej.Wyniki pokazały, że morfologia powierzchni próbki była stosunkowo jednolita, a ziarna diamentu zasadniczo wykazywały (niewłaściwy) płaski wzrost.Wyższa orientacja płaszczyzny kryształu.Podczas procesu wzrostu azotek galu (GaN) jest skutecznie zapobiegany wytrawianiu przez plazmę wodorową, dzięki czemu właściwości GaN przed  i po nałożeniu powłoki diamentowej nie zmieniają się znacząco.

GaN na diamencie i dimond na płytce GaN przez epitaksjalny HEMT i wiązanie 0





GaN na diamencie

W GaN na diamentowym wzroście epitaksjalnym, CSMH wykorzystuje specjalny proces do wzrostu AlN

AIN jako warstwa epitaksjalna GaN.CSMH ma obecnie dostępny produkt-

Epi-ready-GaN na Diamencie (AIN na Diamencie).



Wiązanie GaN/diament



Wskaźniki techniczne diamentowego radiatora CSMH i produktów diamentowych na poziomie płytki osiągnęły wiodący światowy poziom.Chropowatość powierzchni diamentowej powierzchni wzrostu wynosi Ra <lnm, a przewodność cieplna diamentowego radiatora wynosi 1000_2000W/mK Dzięki połączeniu z GaN można również skutecznie obniżyć temperaturę urządzenia, a także poprawić stabilność i żywotność urządzenia.

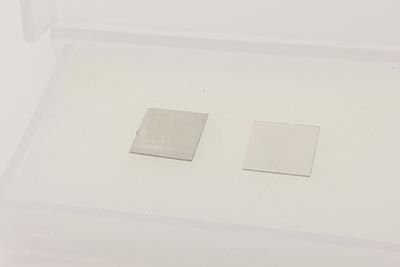

GaN na diamencie i dimond na płytce GaN przez epitaksjalny HEMT i wiązanie 1GaN na diamencie i dimond na płytce GaN przez epitaksjalny HEMT i wiązanie 2GaN na diamencie i dimond na płytce GaN przez epitaksjalny HEMT i wiązanie 3
