| Nazwa marki: | zmsh |
| Numer modelu: | GaN-ON-SIC |
| MOQ: | 1 szt. |
| Cena £: | by case |
| Czas dostawy: | 2-4 tygodnie |
| Warunki płatności: | L/C, , T/T |

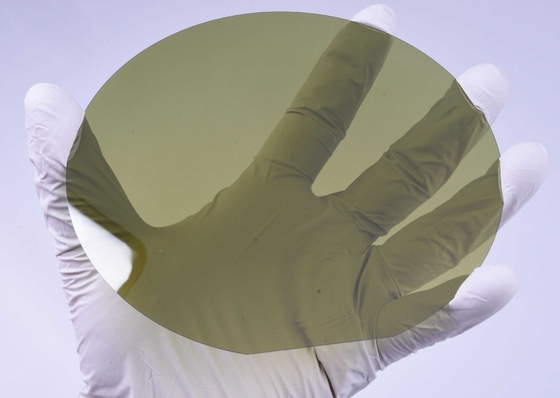

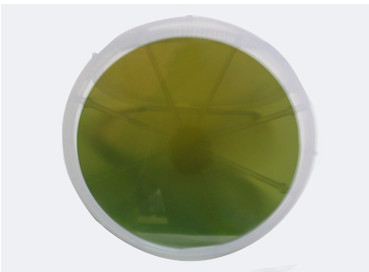

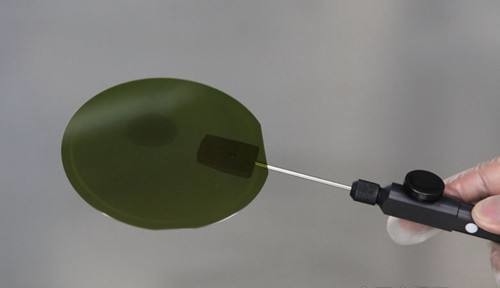

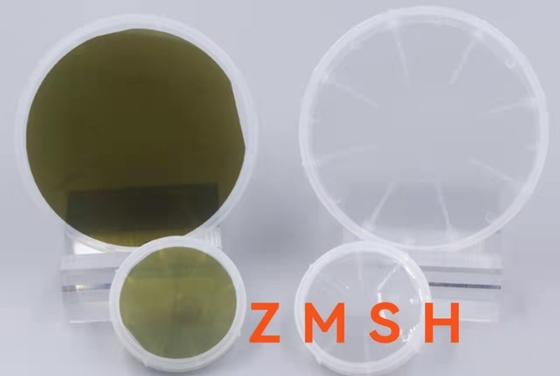

4-calowe 6-calowe wafle GaN-ON-SiC EPI Wafle warstwowe GaN-ON-Si EPI
Informacje o funkcji GaN-on-GaN GaN-on-SIC Wprowadzenie
Wafel epitaksjalny GaN: W zależności od różnych podłoży dzieli się go głównie na cztery typy: GaN-on-Si, GaN-on-SiC, GaN-on-sapphire i GaN-on-GaN.
GaN-on-Si: Obecna wydajność produkcji w przemyśle jest niska, ale istnieje ogromny potencjał redukcji kosztów: ponieważ Si jest najbardziej dojrzałym, wolnym od wad i najtańszym materiałem podłoża;jednocześnie Si można rozszerzyć do 8-calowych fabryk wafli, obniżyć jednostkowy koszt produkcji, tak że koszt wafla wynosi tylko jeden procent kosztu bazy SiC;tempo wzrostu Si jest 200 do 300 razy większe niż w przypadku materiału kryształu SiC, a odpowiednia amortyzacja wyposażenia fabryk i różnica w zużyciu energii w kosztach itp. Wafle epitaksjalne GaN-on-Si są stosowane głównie w produkcji urządzeń energoelektronicznych, trendem technicznym jest optymalizacja technologii epitaksji na dużą skalę.
GaN-on-SiC: Łącząc doskonałą przewodność cieplną SiC z wysoką gęstością mocy i niskimi stratami GaN, jest to odpowiedni materiał dla RF.Ograniczony przez podłoże SiC, obecny rozmiar jest nadal ograniczony do 4 cali i 6 cali, a 8 cali nie jest promowany.Wafle epitaksjalne GaN-on-SiC są wykorzystywane głównie do produkcji urządzeń mikrofalowych o częstotliwości radiowej.
GaN-on-sapphire: Stosowany głównie na rynku LED, rozmiar głównego nurtu wynosi 4 cale, a udział w rynku chipów GaN LED na podłożach szafirowych osiągnął ponad 90%.
GaN-on-GaN: Głównym rynkiem zastosowań GaN przy użyciu jednorodnych podłoży są lasery niebiesko-zielone, które są używane w wyświetlaczach laserowych, przechowywaniu laserów, oświetleniu laserowym i innych dziedzinach.
Projektowanie i produkcja urządzeń GaN: Urządzenia GaN dzielą się na urządzenia o częstotliwości radiowej i urządzenia energoelektroniczne.Produkty urządzeń o częstotliwości radiowej obejmują PA, LNA, przełączniki, MMIC itp., które są zorientowane na satelitę stacji bazowych, radar i inne rynki;produkty urządzeń energoelektronicznych obejmują SBD, normalnie wyłączony FET., Normalnie włączony FET, Cascode FET i inne produkty do bezprzewodowego ładowania, wyłącznika zasilania, śledzenia kopert, falownika, konwertera i innych rynków.
Zgodnie z procesem dzieli się na dwie kategorie: HEMT, proces częstotliwości radiowej HBT oraz SBD, proces urządzeń energoelektronicznych PowerFET.
Aplikacje
Specyfikacje substratów GaN-on-GaN dla każdego gatunku
|
|
4-6”GaN ON-SIC |
| Przedmiot | Typ: SIC typu N |
| Wymiary rozmiar | Ф 100,0 mm ± 0,5 mm |
| Grubość podłoża | 350 ± 30 µm |
| Orientacja podłoża | 4° od osi C (0001) |
| Polski | DSP |
| Ra | <0.2nm |
| Struktura epilyaera | 0,5 μm pGaN/20 μm iGaN/2 μm nGaN/FS-GaN |
| Grubość Epi/STD | 1~25um/<3% |
| Chropowatość | <0,5 nm |
| Gęstość przebarwień | <1X107cm-2 |
| Stężenie nośnika pGaN | >1E17CM-3; |
| Stężenie nośnika iGaN | > 1E17CM-3; |
| Stężenie nośnika nGaN | >1E17CM-3; |
| Powierzchnia użytkowa | poziom P>90%;Poziom R> 80%: Poziom D> 70% (wykluczenie defektów krawędzi i makro) |
![]()
![]()
![]()
Nasze Usługi
1. Bezpośrednia produkcja i sprzedaż w fabryce.
2. Szybkie, dokładne cytaty.
3. Odpowiedz w ciągu 24 godzin roboczych.
4. ODM: Dostępny jest niestandardowy projekt.
5. Szybkość i cenna dostawa.
FAQ
P: Czy jest jakiś produkt lub standardowy produkt?
Odp .: Tak, commen rozmiar jak w standardowym rozmiarze 2 cale 0,3 mm zawsze w magazynie.
P: A co z polityką dotyczącą próbek?
Odp.: przepraszam, ale sugeruj, że możesz najpierw kupić jakiś rozmiar 10x10mm do testu.
P: Jeśli złożę zamówienie teraz, jak długo potrwa, zanim otrzymam dostawę?
Odp.: standardowy rozmiar w magazynie w ciągu 1 tygodnia można wyrazić po dokonaniu płatności.
a nasz termin płatności to 50% depozytu i pozostawiony przed dostawą.
![]()
