Dom > Produkty > Wafel azotowy galu > 2-calowy jednokrystaliczny wafelek z azotku galu DSP Wolnostojące podłoża GaN

2-calowy jednokrystaliczny wafelek z azotku galu DSP Wolnostojące podłoża GaN

Szczegóły Produktu

Miejsce pochodzenia: CHINY

Nazwa handlowa: zmsh

Orzecznictwo: ROHS

Numer modelu: GaN-ON-GaN HEMT

Warunki płatności i wysyłki

Minimalne zamówienie: 1 szt.

Cena: by case

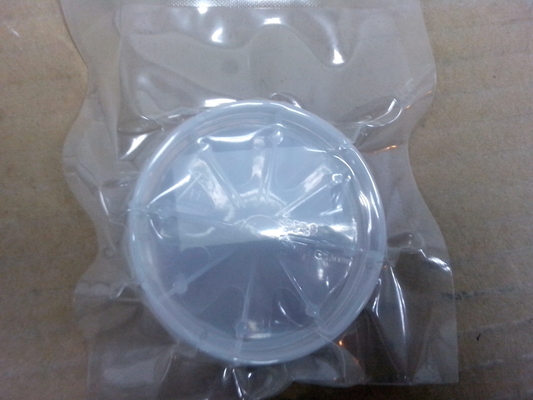

Szczegóły pakowania: pojedyncza kasetka waflowa w pomieszczeniu do sprzątania klasy 100

Czas dostawy: 2-4 tygodnie

Zasady płatności: L/C, , T/T

Możliwość Supply: 10 sztuk/miesiąc

Uzyskaj najlepszą cenę
Podkreślić:

Wolnostojące podłoże z azotku galu

,

wafel DSP EPI

,

wafelek z pojedynczym kryształem galu

Materiał:
GaN monokrystaliczny wafel epi;
Przemysł:
Wafel półprzewodnikowy, LED, HEMT
Podanie:
urządzenie półprzewodnikowe, wafel LD, wafel LED, detektor eksploratora (laser)
Rodzaj:
wolnostojący GaN . typu N
dostosowane:
ok
Rozmiar:
Wspólnie 2 cale x 0,35 mmt;
Grubość:
400±50um
Warstwa:
2-5um
Gęstość nośnika:
6E12-2E13;
Materiał:
GaN monokrystaliczny wafel epi;
Przemysł:
Wafel półprzewodnikowy, LED, HEMT
Podanie:
urządzenie półprzewodnikowe, wafel LD, wafel LED, detektor eksploratora (laser)
Rodzaj:
wolnostojący GaN . typu N
dostosowane:
ok
Rozmiar:
Wspólnie 2 cale x 0,35 mmt;
Grubość:
400±50um
Warstwa:
2-5um
Gęstość nośnika:
6E12-2E13;
2-calowy jednokrystaliczny wafelek z azotku galu DSP Wolnostojące podłoża GaN



B2inch GaN-ON-GaN Blue Green Micro-LED epi wafle na wolnostojących podłożach GaN

2-calowe płytki DSP SSP GaN-ON-GaN Blue HEMT na wolnostojących podłożach GaN



Informacje o funkcji GaN-on-GaN Wprowadzenie

Pionowe urządzenia zasilające GaN mają potencjał, aby zrewolucjonizować przemysł urządzeń zasilających, zwłaszcza w zastosowaniach o wysokich wymaganiach napięciowych, takich jak pionowe urządzenia GaN powyżej 600 V. W zależności od właściwości fizycznych materiału, urządzenia GaN mają niższą rezystancję w danym momencie napięcie przebicia niż tradycyjne urządzenia zasilające na bazie krzemu i nowe urządzenia zasilające z czystego węglika krzemu.Poziome urządzenia zasilające GaN, tj. tranzystory wysokiej mobilności GaN-on-Silicon (HEMT), konkurują z urządzeniami krzemowymi na rynku niskiego napięcia, a GaN jest lepszy, co również dowodzi wyższości materiałów GaN.
Oczekuje się, że pionowe urządzenia zasilające GaN będą konkurować z urządzeniami zasilającymi z czystego węglika krzemu na rynku wysokiego napięcia.W ciągu pierwszych dwóch lat urządzenia SiC zdobyły pewien udział w rynku aplikacji wysokonapięciowych, a niektóre firmy rozszerzyły produkcję 6-calowego i 8-calowego SiC.W przeciwieństwie do tego, pionowe urządzenia GaN nie są jeszcze dostępne na rynku, a bardzo niewielu dostawców może uprawiać wafle GaN o średnicy 4 cali.Zwiększenie dostaw wysokiej jakości płytek GaN ma kluczowe znaczenie dla rozwoju pionowych urządzeń GaN.
Urządzenia zasilające wysokiego napięcia wykonane z azotku galu mają trzy potencjalne zalety:
1. Przy danym napięciu przebicia teoretyczna rezystancja jest o rząd wielkości mniejsza.Dlatego mniej mocy jest tracone podczas polaryzacji w przód, a efektywność energetyczna jest wyższa.

Po drugie, przy danym napięciu przebicia i rezystancji załączania, rozmiar wytwarzanego urządzenia jest mniejszy.Im mniejszy rozmiar urządzenia, tym więcej urządzeń można wykonać z jednego wafla, co zmniejsza koszt.Ponadto większość zastosowań wymaga mniejszych chipów.
3. Azotek galu ma przewagę pod względem maksymalnej częstotliwości pracy urządzenia, a częstotliwość zależy od właściwości materiału i konstrukcji urządzenia.Zwykle najwyższa częstotliwość węglika krzemu wynosi około 1 MHz lub mniej, podczas gdy urządzenia zasilające wykonane z azotku galu mogą pracować na wyższych częstotliwościach, takich jak dziesiątki MHz.Praca przy wyższych częstotliwościach jest korzystna dla zmniejszenia rozmiaru elementów pasywnych, zmniejszając w ten sposób rozmiar, wagę i koszt systemu konwersji mocy.
Pionowe urządzenia GaN są nadal w fazie badań i rozwoju, a branża nie osiągnęła jeszcze konsensusu w sprawie struktury optymalnego pionowego urządzenia GaN.Trzy główne struktury urządzeń obejmują Pionowy Tranzystor Elektronowy z Aperturą Prądową (CAVET), Tranzystor FET (Trench FET) i Tranzystor FET (Fin FET).Wszystkie struktury urządzenia zawierają warstwę o niskiej zawartości domieszkowanej azotem jako warstwę dryfu.Warstwa ta jest bardzo ważna, ponieważ grubość warstwy dryfu determinuje napięcie przebicia urządzenia.Ponadto koncentracja elektronów odgrywa rolę w osiągnięciu teoretycznie najniższej rezystancji.ważna rola.



Specyfikacje substratów GaN-on-GaN dla każdego gatunku



Podłoża

wolnostojąca typu N (domieszkowana Si) GaN
Przedmiot 2-calowe wafle epi GaN-ON-GaN w kolorze niebieskim i zielonym z mikro-LED
Wymiary rozmiar Ф 50,0 mm ± 0,3 mm
Grubość podłoża 400 ± 30 µm
Orientacja podłoża Oś C (0001) w kierunku osi M 0,55 ± 0,15°
Polski SSP lub DSP




Struktura epilyaera bez osłony SiNx / osłony GaN / Al (15~30%)GaN (In (17%)) Bariera AlN / 1 nm warstwa pośrednia AlN / kanał GaN / GaN domieszkowany C
Grubość Epi/STD Warstwa buforowa 2~4,5um GaN/1nm przekładka AlN/15-30nm (preferowane 21nm) dla AlGaN 4-10 (6preferowane) dla InAlN/2nm warstwa wierzchnia u-GaN/0~30nm (3preferowane) warstwa pasywacyjna SiN
AFM RMS <0,5 nm (5X5um2)
Gęstość nośnika 6E12~2E13;
Mobilność hali 1300-2200 cm2V-1s-1;
Boczny BVF dla 4um GaN:C,Lgd=15um(moc) >600 przy 1uA/mm;
Rs(om/kw) 200-450

Cząstki (>20um) <5 sztuk
Powierzchnia użytkowa

poziom P>90%;Poziom R> 80%: Poziom D> 70% (wykluczenie defektów krawędzi i makro)

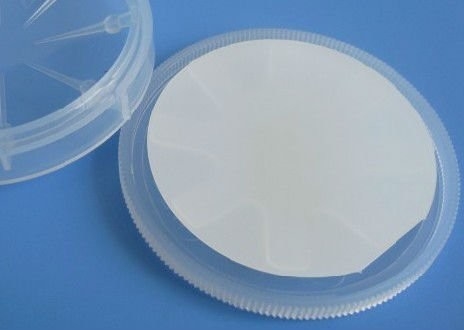

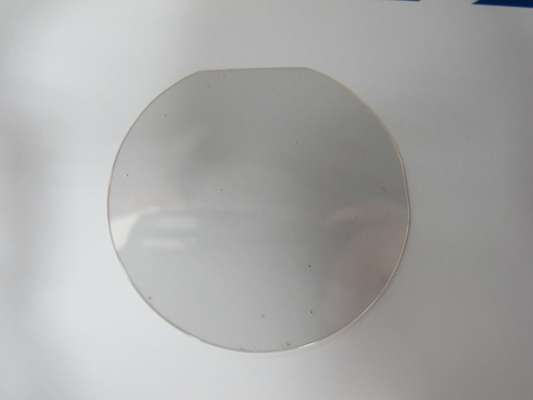

2-calowy jednokrystaliczny wafelek z azotku galu DSP Wolnostojące podłoża GaN 02-calowy jednokrystaliczny wafelek z azotku galu DSP Wolnostojące podłoża GaN 1

  • Aplikacje
  • - Różne diody LED: biała dioda LED, fioletowa dioda LED, ultrafioletowa dioda LED, niebieska dioda LED
  • - Wykrywanie środowiskowe
  • Podłoża do wzrostu epitaksjalnego przez MOCVD itp.
  • - Diody laserowe: fioletowe LD, zielone LD do ultra małych projektorów.
  • - Urządzenia energoelektroniczne
  • - Urządzenia elektroniczne wysokiej częstotliwości
  • Laserowy wyświetlacz projekcyjny, urządzenie zasilające itp.
  • Przechowywanie daty
  • Energooszczędne oświetlenie
  • Wysokowydajne urządzenia elektroniczne
  • Nowa technologia wodorowa solwentu energetycznego
  • Pasmo terahercowe źródła światła

Nasze Usługi

1. Bezpośrednia produkcja i sprzedaż w fabryce.

2. Szybkie, dokładne cytaty.

3. Odpowiedz w ciągu 24 godzin roboczych.

4. ODM: Dostępny jest niestandardowy projekt.

5. Szybkość i cenna dostawa.



FAQ

P: Czy jest jakiś produkt lub standardowy produkt?

Odp .: Tak, commen rozmiar jak w standardowym rozmiarze 2 cale 0,3 mm zawsze w magazynie.



P: A co z polityką dotyczącą próbek?

Odp.: przepraszam, ale zasugeruj, że możesz najpierw kupić jakiś rozmiar 10x10mm do testu.



P: Jeśli złożę zamówienie teraz, jak długo potrwa, zanim otrzymam dostawę?

Odp.: standardowy rozmiar w magazynie w ciągu 1 tygodnia można wyrazić po dokonaniu płatności.

a nasz termin płatności to 50% depozytu i pozostawiony przed dostawą.

2-calowy jednokrystaliczny wafelek z azotku galu DSP Wolnostojące podłoża GaN 2
