300mm wafel z azotku galu GaN-ON-Silicon dla Power Micro LED
  • 300mm wafel z azotku galu GaN-ON-Silicon dla Power Micro LED
  • 300mm wafel z azotku galu GaN-ON-Silicon dla Power Micro LED
  • 300mm wafel z azotku galu GaN-ON-Silicon dla Power Micro LED

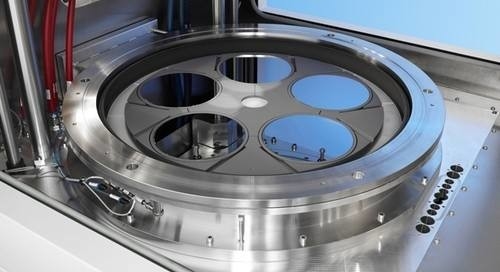

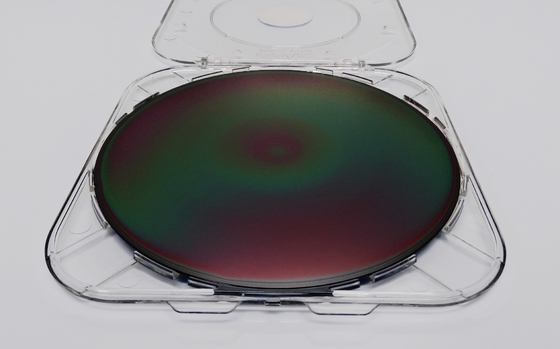

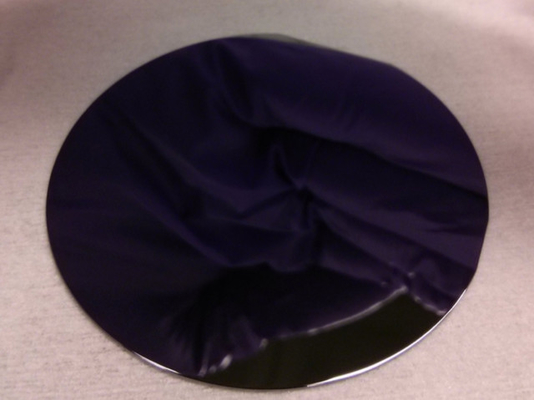

300mm wafel z azotku galu GaN-ON-Silicon dla Power Micro LED

Miejsce pochodzenia CHINY
Nazwa handlowa ZMSH
Orzecznictwo rohs
Numer modelu 6/8/12 CAL GaN-ON-krzem
Szczegóły Produktu
Materiały:
Substrat krzemu
grubość warstwy epi:
2-7um
Materiał:
Płytka z azotanu galium
Produkcja tradycyjna z wykorzystaniem:
Epitazja wiązki molekularnej
MOQ:
1 sztuk
Wielkość:
4 cali/6 cali/8 cali/12 cali
Zastosowanie:
Aplikacja mikro-LED
Użycie elektroniczne:
elektronika, szybkie obwody przełączające, obwody podczerwieni
High Light:

Si Epi wafelek z azotku glinu

,

wafelek z arsenku galu Micro LED

,

wafel z azotku galu 300 mm

Opis produktu





8INCH 12INCH 6INCH GAN-ON-SI EPI-WAFERS do zastosowania w mikro-LED

8 cali 100 mm 150 mm 200 mm 300 mm GAN-ON-SI EPI-WAFERS do zastosowań energetycznych



GaN epitaksyalna płytka (GaN EPI na krzemu)
ZMSH jest środkiem wytwarzającym płytki epiksyalne GaN-on-Si w Shanghia.


Wprowadzenie
W celu zaspokojenia tych potrzeb, w szczególności w odniesieniu do technologii elektronicznej, należy wprowadzić nowe technologie, które będą w stanie zapewnić bezpieczeństwo i bezpieczeństwo.opracowaliśmy szerokopasmowy substrat półprzewodnikowy z azotkiem galiu (GaN) jako materiał półprzewodnikowy nowej generacji.
Koncepcja: poprzez hodowlę pojedynczych kryształowych cienkich folii GaN na podłogach krzemowych możemy wytwarzać duże, niedrogie podłoża półprzewodnikowe do urządzeń nowej generacji

.
Cel: W przypadku urządzeń domowych: przełączniki i falowniki o napięciu awaryjnym w setkach. W przypadku stacji bazowych telefonów komórkowych: tranzystory o dużej mocy i wysokiej częstotliwości.
Zalety: Nasze substraty krzemu są tańsze w produkcji GaN niż inne substraty z węglanu krzemu lub szafiru, a my możemy dostarczać urządzenia GaN dostosowane do wymagań klientów.


Słownik
szerokopasmowa przepaść
Band gap refers to the energy field formed by the band structure in a crystal that does not contain electrons (semiconductor materials with a band gap larger than silicon are often referred to as wide band gap semiconductors)Materiał szerokopasmowy o dobrej przejrzystości optycznej i wysokim napięciu elektrycznym


Heterołączność
Ogólnie rzecz biorąc, w dziedzinie półprzewodników stosunkowo cienkie folie materiałów półprzewodnikowych o różnym składzie są ułożone.W przypadku kryształów mieszanychW wyniku tych interfejsów powstaje warstwa dwuwymiarowego gazu elektronowego o wysokiej mobilności elektronów.



Specyfikacje dla płytek Epi z zastosowaniem Blue GaN-on-Si


Specyfikacja produktu
Pozycje Wartości/Zakres
Substrat Si
Średnica płytki 100 mm, 150 mm, 200 mm, 300 mm
grubość warstwy epi 2-7 μm
Obłok płytki < 30 μm, typowy
Morfologia powierzchni RMS < 0,5 nm w 5×5 μm2
Bariera AlXGa1-XN, 0
Warstwa kapsułkowa SiN lub GaN in situ (tryb D); p-GaN (tryb E)
Gęstość 2DEG > 9E12/cm2 (20nm Al0,25GaN, 150mm)
Mobilność elektronów > 1800 cm2 /Vs (20nm Al0.25GaN, 150mm)

300mm wafel z azotku galu GaN-ON-Silicon dla Power Micro LED 0
300mm wafel z azotku galu GaN-ON-Silicon dla Power Micro LED 1
Jesteśmy zaangażowani w dostarczanie wysokiej jakości epiwaferów GaN do zastosowań elektronicznych, RF i Micro-LED.

Historia • Założona w 2012 roku jako czysta epiludownia płytek GaN
Technologia • Technologia opatentowana obejmująca inżynierię podłoża, projektowanie buforów, obszar aktywny
optymalizacja dla wysokiej jakości, płaskich i wolnych od pęknięć epi-struktur.

• Członkowie podstawowego zespołu technicznego mają ponad 10 lat doświadczenia w GaN
Pojemność
• 3300 m2 czystych pomieszczeń klasy 1000
• 200 tys. sztuk/rok dla epiwafer 150 mm GaN
Produkt
Różnorodność
• GaN-on-Si (do 300 mm)
• GaN-on-SiC (do 150 mm)
• GaN-on-HR_Si (do 200 mm)
• GaN-on-Sapphire (do 150 mm)
• GaN na GaN
• ~400 patentów zgłoszonych w Chinach, USA, Japonii itp.
z > 100 udzielonych
• Licencja na ~ 80 patentów od imec
• certyfikat ISO9001:2015 w zakresie projektowania i
produkcja materiału GaN epi


Częste pytania:



P: Jaki jest MOQ?

A: (1) W przypadku zapasów, MOQ wynosi 1 sztuk.

(2) W przypadku produktów spersonalizowanych MOQ wynosi 5 sztuk.



P: Jaki jest sposób wysyłki i koszt?

A: ((1) Akceptujemy DHL, Fedex, EMS itp.

(2) Jeśli masz własne konto ekspresowe, to świetnie. Jeśli nie, możemy pomóc Ci je wysłać.

Ładunek jest zgodny z faktycznym rozliczeniem.



P: Jaki jest czas dostawy?

W przypadku zapasów: dostawa następuje 5 dni roboczych od złożenia zamówienia.

W przypadku produktów na zamówienie: dostawa następuje 2 lub 3 tygodnie po złożeniu zamówienia.



P: Czy macie standardowe produkty?

A: Nasze standardowe produkty w magazynie. jak 4 cala 0,65 mm,0.5mm wypolerowana płytka.

P: Jak zapłacić?

A: 50% depozyt, pozostawiony przed dostawą T/T,

P: Czy mogę dostosować produkty do moich potrzeb?

O: Tak, możemy dostosować materiał, specyfikacje i powłokę optyczną do Twoich optycznych

składników w oparciu o Twoje potrzeby.
