Szczegóły Produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: ZMSH
Numer modelu: 4H
Warunki płatności i wysyłki
Minimalne zamówienie: 3 szt
Cena: by case

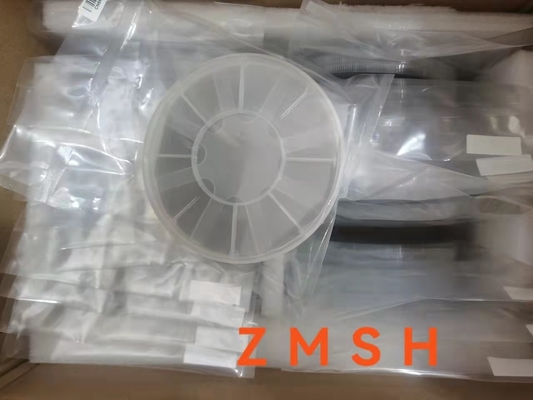

Szczegóły pakowania: Pakowane w czystym pomieszczeniu klasy 100, w kasetach z pojedynczymi pojemnikami na wafle
Czas dostawy: 10-30 dni
Zasady płatności: T/T, Western Union
Możliwość Supply: 1000 sztuk/miesiące
Materiał: |
Kryształ SIC |
PRZEMYSŁ: |
półprzewodnikowa soczewka optyczna |
Zastosowanie: |
półprzewodnik, dioda LED, urządzenie, energoelektronika, 5G |
Kolor: |
zielony biały |
Rodzaj: |
4H-N i 4H-Semi, bez domieszek |
Wielkość: |
6 cali (dostępne również 2-4 cale) |
Gęstość: |
350um lub 500um |
Tolerancja: |
±25um |
Klasa: |
Zero/Produkcja/Badania/Atrapa |
TTV: |
<15um |
kokarda: |
<20UM |
Osnowa: |
《30um |
Usługa niestandardowa: |
Dostępne |
Materiał: |
Węglik krzemu (SiC) |
Surowce: |
Chiny |
Materiał: |
Kryształ SIC |
PRZEMYSŁ: |
półprzewodnikowa soczewka optyczna |
Zastosowanie: |
półprzewodnik, dioda LED, urządzenie, energoelektronika, 5G |
Kolor: |
zielony biały |
Rodzaj: |
4H-N i 4H-Semi, bez domieszek |
Wielkość: |
6 cali (dostępne również 2-4 cale) |
Gęstość: |
350um lub 500um |
Tolerancja: |
±25um |
Klasa: |
Zero/Produkcja/Badania/Atrapa |
TTV: |
<15um |
kokarda: |
<20UM |
Osnowa: |
《30um |
Usługa niestandardowa: |
Dostępne |
Materiał: |
Węglik krzemu (SiC) |
Surowce: |
Chiny |
4H-N 4H-SEMI 2cm 3inch 4inch 6Inch SiC Substrate Production grade dummy grade for High-Power Devices
H Wysokiej czystości silikonkarburowe substraty, wysokiej czystości 4-calowe substraty SiC, 4-calowe silikonkarburowe substraty półprzewodników, silikonkarburowe substraty półprzewodników, płytki jednokrystaliczne,Szybkie sztabki dla kamieni szlachetnych
Obszary zastosowań
1 urządzenia elektroniczne o wysokiej częstotliwości i mocy diody Schottky, JFET, BJT, PiN, diody, IGBT, MOSFET
2 urządzenia optoelektroniczne: stosowane głównie w materiałach podłoża GaN/SiC niebieskich diod LED (GaN/SiC)
korzyści
• Niska nierówność siatki
• Wysoka przewodność cieplna
• Niskie zużycie energii
• Doskonałe właściwości przejściowe
• Duża przepaść pasmowa

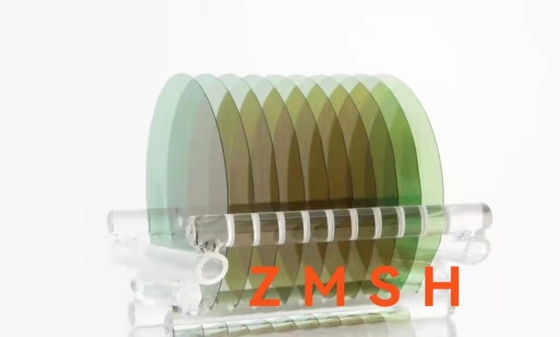

Karborundum z płytek krystalicznych SiC z węglem krzemowym

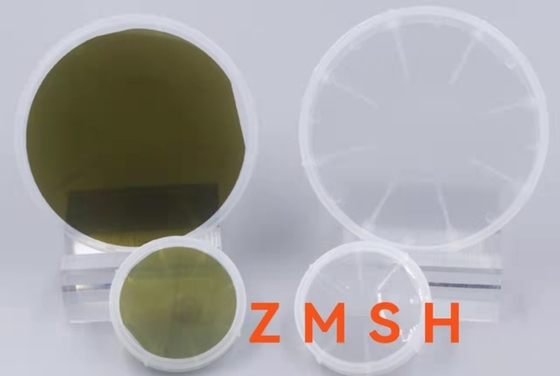

Substraty 4H-N i 4H-SEMI SiC (karbid krzemowy), dostępne w różnych średnicach, takich jak 2 cali, 3 cali, 4 cali i 6 cali,są szeroko wykorzystywane do produkcji urządzeń o dużej mocy ze względu na ich wyższe właściwości materiałowePoniżej przedstawiono kluczowe właściwości tych substratów SiC, dzięki którym są one idealne do zastosowań o dużej mocy:
Szeroki przepływ: 4H-SiC ma szeroką przestrzeń 3,26 eV, co pozwala mu działać efektywnie w wyższych temperaturach, napięciach i częstotliwościach w porównaniu z tradycyjnymi materiałami półprzewodnikowymi, takimi jak krzem.
Pole elektryczne o wysokim rozdzielczości: Wysokie pole elektryczne SiC (do 2,8 MV/cm) umożliwia urządzeniom obsługę wyższych napięć bez awarii, co czyni go niezbędnym dla elektroniki mocy, takich jak MOSFET i IGBT.
Doskonała przewodność cieplna: SiC ma przewodność cieplną około 3,7 W/cm·K, znacznie wyższą od krzemu, co pozwala mu skuteczniej rozpraszać ciepło.
Wysoka prędkość elektronów nasycenia: SiC zapewnia wysoką prędkość nasycenia elektronami, zwiększając wydajność urządzeń o wysokiej częstotliwości, które są stosowane w zastosowaniach takich jak systemy radarowe i komunikacja 5G.
Wytrzymałość mechaniczna i twardość: Twardość i wytrzymałość substratów SiC zapewniają długoterminową trwałość, nawet w ekstremalnych warunkach eksploatacyjnych, co czyni je bardzo odpowiednimi do urządzeń klasy przemysłowej.
Niska gęstość wad: Substraty SiC klasy produkcyjnej charakteryzują się niską gęstością wad, co zapewnia optymalną wydajność urządzenia, podczas gdy substraty klasy fałszywej mogą mieć wyższą gęstość wad,odpowiedni do celów badań i kalibracji urządzeń,.
Właściwości te sprawiają, że substraty SiC 4H-N i 4H-SEMI są niezbędne w opracowywaniu urządzeń napędowych o wysokiej wydajności stosowanych w pojazdach elektrycznych, systemach energii odnawialnej,i zastosowań lotniczych i kosmicznych.
Właściwości materiału z karbidu krzemowego
Nieruchomości | 4H-SiC, pojedynczy kryształ | 6H-SiC, pojedynczy kryształ |
Parametry siatki | a=3,076 Å c=10,053 Å | a=3,073 Å c=15,117 Å |
Sekwencja układania | ABCB | ABCACB |
Twardość Mohsa | ≈9.2 | ≈9.2 |
Gęstość | 30,21 g/cm3 | 30,21 g/cm3 |
Współczynnik rozszerzenia | 4-5×10-6/K | 4-5×10-6/K |
Wskaźnik załamania @750nm |
nie = 2.61 ne = 2.66 |
nie = 2.60 ne = 2.65 |
Stała dielektryczna | c~9.66 | c~9.66 |
Przewodność cieplna (typ N, 0,02 ohm.cm) |
a~4,2 W/cm·K@298K c~3,7 W/cm·K@298K |
|
Przewodnictwo cieplne (półizolacja) |
a~4,9 W/cm·K@298K c~3,9 W/cm·K@298K |
a~4,6 W/cm·K@298K c~3,2 W/cm·K@298K |
Pęknięcie | 3.23 eV | 30,02 eV |
Pole elektryczne złamane | 3-5×106V/cm | 3-5×106V/cm |
Prędkość natężenia | 2.0×105m/s | 2.0×105m/s |
2. rozmiar podłoża standardowy dla 6 cali
6 cali średnica 4H-N & Semi Karbid Krzemowy Specyfikacje podłoża | ||||||||
Własność podłoża | Zerowy stopień | Wartość produkcji | Stopień badawczy | Klasy fałszywe | ||||
Średnica | 150 mm-0,05 mm | |||||||
Orientacja powierzchni | wzdłuż osi: 4° w kierunku <11-20> ± 0,5° dla 4H-N Na osi: <0001>±0,5° dla 4H-SI |
|||||||
Główna orientacja płaska |
{10-10} ±5,0° dla 4H-N/ wyrywka dla 4H-Semi |
|||||||
Pierwsza płaska długość | 47.5 mm ± 2,5 mm | |||||||
Grubość 4H-N | STD 350±25 mm lub na zamówienie 500±25 mm | |||||||
Grubość 4H-SEMI | 500±25um STD | |||||||
Krawędź płytki | Chamfer | |||||||
Gęstość mikropłynu dla 4H-N | < 0, 5 mikropiur/cm2 | ≤2mikropur/cm2 | ≤ 10 mikropiek/cm2 |
≤ 15 mikropiek/cm2
|
||||
Gęstość mikropłynu dla 4H-SEMI | < 1 mikroturbinę/cm2 | ≤5mikropur/cm2 | ≤ 10 mikropiek/cm2 | ≤ 20 mikropiur/cm2 | ||||
Politypowe obszary o wysokiej intensywności światła | Żadna nie jest dozwolona | ≤ 10% powierzchni | ||||||
Odporność na 4H-N | 00,015 Ω·cm~0,028 Ω·cm | (powierzchnia 75%) 0,015Ω·cm~0,028Ω·cm | ||||||
Odporność na 4H-SEMI |
≥1E9 Ω·cm |
|||||||
LTV/TTV/BOW/WARP |
≤3μm/≤6μm/≤30μm/≤40μm |
≤5W przypadku, gdy wprowadzone są do obrotu, stosowane są następujące metody:60μm |
||||||
Płyty sześciokątne przez wysoką intensywność światła |
Powierzchnia kumulacyjna ≤ 0,05% |
Powierzchnia kumulacyjna ≤ 0,1% |
||||||
SPowierzchnia iliconowaZanieczyszczenie światłem o wysokiej intensywności |
Nie ma |
|||||||
Wykorzystanie wizualnego węgla
|
Powierzchnia kumulacyjna ≤ 0,05% |
Powierzchnia kumulacyjna ≤3% |
Politypowe obszary o wysokiej intensywności światła
|
Nie ma |
Łączna powierzchnia ≤ 3% |

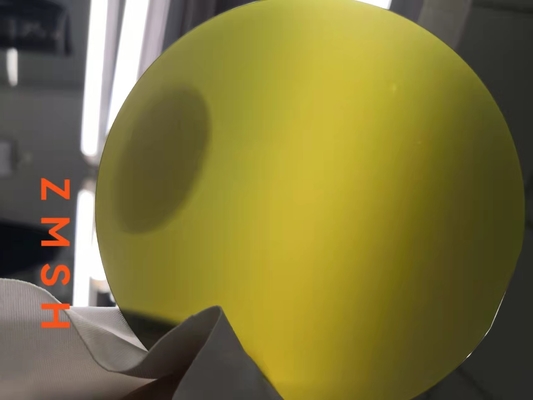

Próbka dostawy
Inne usługi, które możemy świadczyć
1.Kustomizowana grubość wycięta drutem 2.Kustomizowany rozmiar kawałka chip 3.
Pozostałe podobne produkty, które możemy dostarczyć
Częste pytania:
P: Jak to jest?Wysyłki, koszty i terminy płatności?
A: ((1) Akceptujemy 50% T/T z góry i pozostawić 50% przed dostawą przez DHL, Fedex, EMS itp.
(2) Jeśli masz własne konto ekspresowe, to świetnie. Jeśli nie, możemy pomóc Ci je wysłać.
Ładunek jest in zgodnie z faktycznym rozliczeniem.
P: Jaki jest MOQ?
A: (1) W przypadku zapasów MOQ wynosi 3 sztuk.
(2) W przypadku produktów spersonalizowanych MOQ wynosi 10 sztuk.
P: Czy mogę dostosować produkty do moich potrzeb?
O: Tak, możemy dostosować materiał, specyfikacje i kształt, rozmiar w zależności od Twoich potrzeb.
P: Jaki jest czas dostawy?
A: (1) W przypadku produktów standardowych
W przypadku zapasów: dostawa następuje 5 dni roboczych od złożenia zamówienia.
W przypadku produktów na zamówienie: dostawa następuje 2 lub 3 tygodnie po złożeniu zamówienia.
(2) W przypadku produktów o specjalnym kształcie dostawa następuje 4 tygodnie robocze od złożenia zamówienia.
