Dioda laserowa InP Wafel z fosforku indu o średnicy 100 mm w kolorze czarnym

Duży Obraz : Dioda laserowa InP Wafel z fosforku indu o średnicy 100 mm w kolorze czarnym

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	zmkj
Numer modelu:	InP-3 CALI

Zapłata:

Minimalne zamówienie:	10 sztuk
Cena:	by case
Szczegóły pakowania:	pojedynczy przypadek wafla
Czas dostawy:	3-4 tygodnie
Możliwość Supply:	1000 sztuk / miesiąc

Kontakt

Szczegółowy opis produktu

materiały:	Monokryształ InP	przemysł:	podłoża półprzewodnikowe ， urządzenie ，
kolor:	czarny	Rodzaj:	pół- typ
Średnica:	100mm 4 cale	Grubość:	625um lub 350um
Podkreślić:	Wafel z fosforku indu z diodą laserową , wafel z fosforku indu InP , wafel z diody laserowej inp

4-calowy półizolacyjny wafel z fosforku indu InP do diody laserowej LD, wafel półprzewodnikowy, 3-calowy wafel InP, jednokrystaliczny wafel 2 cale 3-calowe 4-calowe podłoża InP do zastosowań LD, wafel półprzewodnikowy, wafelek InP, wafel jednokrystaliczny

InP wprowadzenie

Pojedynczy kryształ InP

Dioda laserowa InP Wafel z fosforku indu o średnicy 100 mm w kolorze czarnym 1

wzrost (zmodyfikowana metoda Czochralskiego) służy do ciągnięcia pojedynczego

kryształ przez ciekły kapsułkujący tlenek boru, zaczynając od nasiona.

Do tygla wraz z polikryształem dodaje się domieszkę (Fe, S, Sn lub Zn).Wewnątrz komory stosowane jest wysokie ciśnienie, aby zapobiec rozkładowi fosforku indu.on towarzystwoopracowała proces umożliwiający uzyskanie w pełni stechiometrycznego monokryształu inP o wysokiej czystości i niskiej gęstości dyslokacji.

Technika tCZ udoskonala metodę LEC dzięki

do technologii przegrody termicznej w połączeniu z numerycznym

modelowanie warunków wzrostu termicznego.tCZ jest opłacalnym

dojrzała technologia o wysokiej jakości odtwarzalności od bule do bule

Specyfikacja

Fe domieszkowany InP

Półizolujące specyfikacje InP

Metoda wzrostu	VGF
Domieszka	Żelazo (FE)
Kształt wafelka	Okrągły (ŚREDNICA: 2", 3", ORAZ 4")
Orientacja powierzchni	(100)±0,5°

* Inne orientacje mogą być dostępne na życzenie

Rezystywność (Ω.cm)	≥0,5 × 10⁷
Mobilność (cm²/VS)	≥ 1000
Gęstość wytrawiania (cm²)	1500-5000

Średnica wafla (mm)	50,8±0,3	76,2±0,3	100±0,3
Grubość (µm)	350±25	625±25	625±25
TTV [P/P] (µm)	≤ 10	≤ 10	≤ 10
TTV [P/E] (µm)	≤ 10	≤ 15	≤ 15
WARP (µm)	≤ 15	≤ 15	≤ 15
OF (mm)	17±1	22±1	32,5±1
OF / JEŚLI (mm)	7±1	12±1	18±1
Polskie*	E/E, P/E, P/P	E/E, P/E, P/P	E/E, P/E, P/P

*E=trawione, P=polerowane

Uwaga: Inne specyfikacje mogą być dostępne na życzenie

typu n i p InP

Półprzewodnikowe dane techniczne InP

Metoda wzrostu	VGF
Domieszka	typu n: S, Sn ORAZ niedomieszkowany;typ p: Zn
Kształt wafelka	Okrągły (ŚREDNICA: 2", 3", ORAZ 4")
Orientacja powierzchni	(100)±0,5°

* Inne orientacje mogą być dostępne na życzenie

Domieszka	S i Sn (typ n)	Niedomieszkowany (typ n)	Zn (typ p)
Stężenie nośnika (cm^-3)	(0,8-8) × 10¹⁸	(1-10) × 10¹⁵	(0,8-8) ×10¹⁸
Mobilność (cm²/VS)	(1-2,5) × 10³	(3-5) × 10³	50-100
Gęstość wytrawiania (cm²)	100-5000	≤ 5000	≤ 500

Średnica wafla (mm)	50,8±0,3	76,2±0,3	100±0,3
Grubość (µm)	350±25	625±25	625±25
TTV [P/P] (µm)	≤ 10	≤ 10	≤ 10
TTV [P/E] (µm)	≤ 10	≤ 15	≤ 15
WARP (µm)	≤ 15	≤ 15	≤ 15
OF (mm)	17±1	22±1	32,5±1
OF / JEŚLI (mm)	7±1	12±1	18±1
Polskie*	E/E, P/E, P/P	E/E, P/E, P/P	E/E, P/E, P/P

*E=trawione, P=polerowane

Uwaga: Inne specyfikacje mogą być dostępne na życzenie

Obróbka wafli InP

Każdy wlewek jest cięty na wafle, które są docierane, polerowane i powierzchnia przygotowana do epitaksji.Cały proces jest szczegółowo opisany poniżej.

Płaska specyfikacja i identyfikacja	Orientacja jest oznaczona na waflach dwoma płaskownikami (długie płaskie dla orientacji, małe dla identyfikacji).Zwykle używany jest standard EJ (europejsko-japoński).Alternatywna konfiguracja płaska (USA) jest najczęściej używana do płytek o średnicy 4".

Orientacja kuli	Oferowane są albo dokładne (100) albo źle zorientowane wafle.

Dokładność orientacji OF	W odpowiedzi na potrzeby branży optoelektronicznej, myoferuje wafle o doskonałej dokładności orientacji OF: < 0,02 stopnia.Ta cecha jest ważną korzyścią dla klientów wytwarzających lasery emitujące krawędzie, a także dla producentów, którzy dzielą się na oddzielne matryce?pozwalając ich projektantom na zmniejszenie ?nieruchomości?zmarnowane na ulicach.

Profil krawędzi	Istnieją dwie wspólne specyfikacje: chemiczna obróbka krawędzi lub mechaniczna obróbka krawędzi (z szlifierką krawędzi).

Polerowanie	Wafle są polerowane w procesie chemiczno-mechanicznym, dzięki czemu uzyskujemy płaską, nieuszkodzoną powierzchnię. myzapewnia wafle zarówno dwustronnie polerowane, jak i jednostronnie polerowane (z docieraną i trawioną stroną tylną).

Ostateczne przygotowanie powierzchni i pakowanie	Wafle przechodzą przez wiele chemicznych etapów w celu usunięcia tlenku powstałego podczas polerowania i stworzenia czystej powierzchni ze stabilną i jednolitą warstwą tlenku, która jest gotowa do wzrostu epitaksjalnego - powierzchnia epitaksjalna, która redukuje pierwiastki śladowe do bardzo niskich poziomów.Po kontroli końcowej wafle są pakowane w sposób zapewniający utrzymanie czystości powierzchni. Szczegółowe instrukcje dotyczące usuwania tlenków są dostępne dla wszystkich rodzajów technologii epitaksjalnych (MOCVD, MBE).

Baza danych	W ramach naszego Programu Statystycznej Kontroli Procesu/Całkowitego Zarządzania Jakością dostępna jest obszerna baza danych zawierająca właściwości elektryczne i mechaniczne każdego wlewka, a także jakość kryształów i analizę powierzchni wafli.Na każdym etapie produkcji produkt jest sprawdzany przed przejściem do następnego etapu, aby zachować wysoką jakość jakości od wafla do wafla i od kuli do kulki.

Dioda laserowa InP Wafel z fosforku indu o średnicy 100 mm w kolorze czarnym 10

Dioda laserowa InP Wafel z fosforku indu o średnicy 100 mm w kolorze czarnym 12

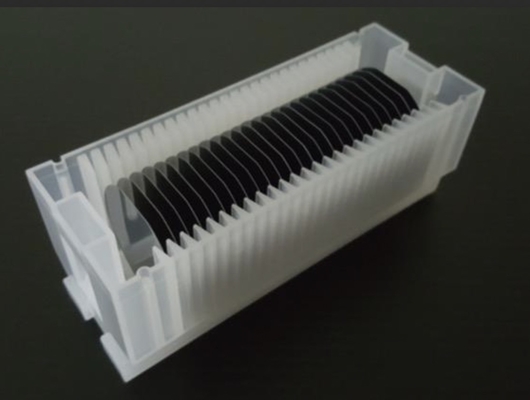

Pakiet (dostawa)

Dioda laserowa InP Wafel z fosforku indu o średnicy 100 mm w kolorze czarnym 13

Dioda laserowa InP Wafel z fosforku indu o średnicy 100 mm w kolorze czarnym 14

Często zadawane pytania:

P: Jakie jest twoje MOQ i czas dostawy?

Odp .: (1) W przypadku zapasów MOQ wynosi 5 sztuk.

(2) W przypadku produktów niestandardowych MOQ wynosi 10-30 sztuk.

(3) W przypadku produktów niestandardowych czas dostawy w ciągu 10 dni, niestandardowy rozmiar przez 2-3 tygodnie
