Szczegóły Produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: zmkj
Numer modelu: GaN-2INCH
Warunki płatności i wysyłki
Minimalne zamówienie: 1 szt
Cena: by case
Szczegóły pakowania: obudowa pojedynczego wafla w 100-stopniowym pokoju do czyszczenia
Czas dostawy: 2-4 tygodnie
Zasady płatności: L / C, T / T
Materiał: |
Pojedynczy kryształ GaN |
metoda: |
HVPE |
rozmiar: |
2 cale |
Grubość: |
330um |
przemysł: |
LD, dioda LED, urządzenie laserowe, detektor, |
kolor: |
Biały |
Pakiet: |
opakowanie z pojedynczą kasetą waflową według stanu próżni |
Materiał: |
Pojedynczy kryształ GaN |
metoda: |
HVPE |
rozmiar: |
2 cale |
Grubość: |
330um |
przemysł: |
LD, dioda LED, urządzenie laserowe, detektor, |
kolor: |
Biały |
Pakiet: |
opakowanie z pojedynczą kasetą waflową według stanu próżni |

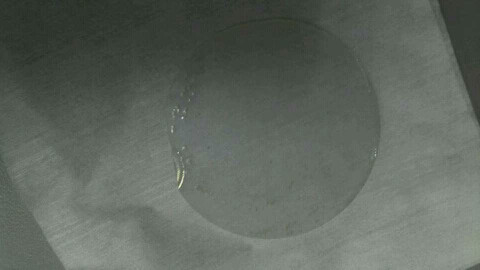

2-calowe wolnostojące podłoża GaN, wafel GaN do LD, półprzewodnikowy wafel z azotku galu do diod led, szablon GaN, podłoża GaN 10x10 mm, natywny wafel GaN,
Zabronione szerokości pasma (emisji i pochłaniania światła) obejmują ultrafiolet, światło widzialne i podczerwień.
GaN może być stosowany w wielu obszarach, takich jak wyświetlacz LED, wykrywanie wysokiej energii i obrazowanie,
Laserowy wyświetlacz projekcyjny, urządzenie zasilające itp.
Dane techniczne:
| Pozycja | GaN-FS-N | |
| Wymiary | Ф50,8mm ± 1mm | |
| Gęstość defektów Marco | Poziom | ≤ 2 cm-2 |
| Poziom B | > 2 cm-2 | |
| Grubość | 300 ± 25 µm | |
| Orientacja | Oś C (0001) ± 0,5° | |
| Orientacja Płaska | (1-100) ± 0,5°, 16,0 ± 1,0 mm | |
| Orientacja wtórna Płaska | (11-20) ± 3°, 8,0 ± 1,0 mm | |
| TTV (zmiana całkowitej grubości) | ≤15 µm | |
| KOKARDA | ≤20 µm | |
| Typ przewodzenia | Typ N | |
| Rezystywność (300K) | < 0,5 Ω·cm | |
| Gęstość dyslokacji | Mniej niż 5x106 cm-2 | |
| Powierzchnia użytkowa | > 90% | |
| Polerowanie |
Powierzchnia przednia: Ra < 0,2 nm.Polerowane na gotowo Tylna powierzchnia: drobna ziemia |
|
| Pakiet | Pakowane w pomieszczeniu czystym klasy 100, w pojedynczych pojemnikach na wafle, w atmosferze azotu. | |
2. Nasza wizja przedsiębiorstwa
dostarczymy wysokiej jakości podłoże GaN i technologię aplikacji dla przemysłu.
Wysokiej jakości materiał GaN jest czynnikiem ograniczającym zastosowanie azotków III, np. długa żywotność i wysoka stabilność LD, wysoka moc i niezawodność urządzeń mikrofalowych, wysoka jasność i wysoka wydajność, energooszczędne diody LED.
-Najczęściej zadawane pytania –
P: Co możesz dostarczyć logistykę i koszty?
(1) akceptujemy DHL, Fedex, TNT, UPS, EMS, SF itp.
(2) Jeśli masz własny numer ekspresowy, to świetnie.
Jeśli nie, możemy pomóc w dostarczeniu.Fracht = 25,0 USD (pierwsza waga) + 12,0 USD / kg
P: Jaki jest czas dostawy?
(1) W przypadku standardowych produktów, takich jak 2-calowy wafel 0,33 mm.
W przypadku zapasów: dostawa wynosi 5 dni roboczych od zamówienia.
W przypadku produktów niestandardowych: dostawa wynosi 2 lub 3 tygodnie robocze po zamówieniu.
P: Jak zapłacić?
100％T/T, Paypal, West Union, MoneyGram, Bezpieczna płatność i gwarancja handlowa.
P: Jakie jest MOQ?
(1) W przypadku zapasów MOQ wynosi 1 szt.
(2) W przypadku produktów niestandardowych MOQ wynosi 5 sztuk-10 sztuk.
To zależy od ilości i techniki.
P: Czy masz raport z inspekcji materiału?
Możemy dostarczyć raport ROHS i raporty o zasięgu dla naszych produktów.
