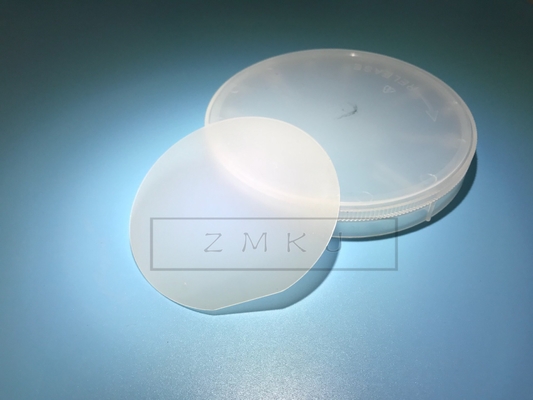

Substrat HVPE GaN lub szablon GaN EPI Wafel Do zastosowań RF
2-calowa metoda HVPE wafel GaN z azotku galu, wolnostojące podłoża GaN do aplikacji LED, chipy GaN o wymiarach 10x10mm, wafel HVPE GaN
Informacje o funkcji GaN Wprowadzenie
Rosnące zapotrzebowanie na szybkie, wysokotemperaturowe i wysokie możliwości obsługi mocy skłoniło przemysł półprzewodników do ponownego przemyślenia wyboru materiałów stosowanych jako półprzewodniki.Na przykład,
Ponieważ powstają różne szybsze i mniejsze urządzenia obliczeniowe, użycie krzemu utrudnia przestrzeganie prawa Moore'a.Ale także w energoelektronice płytki półprzewodnikowe GaN są hodowane na potrzeby.
Ze względu na swoje unikalne właściwości (wysoki prąd maksymalny, wysokie napięcie przebicia i wysoka częstotliwość przełączania), azotek galu GaN jesttenunikalny materiał z wyboru do rozwiązywania problemów energetycznych przyszłości.Systemy oparte na GaN mają wyższą wydajność energetyczną, zmniejszając w ten sposób straty mocy, przełączają się z wyższą częstotliwością, zmniejszając w ten sposób rozmiar i wagę.
Technologia GaN jest wykorzystywana w wielu aplikacjach o dużej mocy, takich jak zasilacze przemysłowe, konsumenckie i serwerowe, falowniki solarne, napędy AC i UPS oraz samochody hybrydowe i elektryczne.Ponadto,
GaN idealnie nadaje się do zastosowań RF, takich jak komórkowe stacje bazowe, radary i telewizja kablowa
infrastruktury w sektorach sieciowym, lotniczym i obronnym, dzięki wysokiej wytrzymałości na przebicie, niskiemu poziomowi szumów i wysokiej liniowości.
Aplikacje
- - Różne diody LED: biała dioda LED, fioletowa dioda LED, ultrafioletowa dioda LED, niebieska dioda LED
- - Wykrywanie środowiskowe
- Podłoża do wzrostu epitaksjalnego przez MOCVD itp.
- - Diody laserowe: fioletowe LD, zielone LD do ultra małych projektorów.
- - Urządzenia energoelektroniczne
- - Urządzenia elektroniczne wysokiej częstotliwości
- Laserowy wyświetlacz projekcyjny, urządzenie zasilające itp.
- Przechowywanie daty
- Energooszczędne oświetlenie
- Wysokowydajne urządzenia elektroniczne
- Nowa technologia wodorowa solwentu energetycznego
- Pasmo terahercowe źródła światła
Specyfikacje dla podłoża GaN klasy LED
|
|
2”podłoża GaN |
|
| Przedmiot |
GaN-FS-N |
|
| Wymiary |
Ф50,8mm ± 1mm |
| Gęstość defektów Marco |
|
|
| Poziom C |
> 2 cm-2 |
| Grubość |
330 ± 25 µm |
| Orientacja |
Oś C (0001) ± 0,5° |
| Orientacja Płaska |
(1-100) ± 0,5°, 16,0 ± 1,0 mm |
| Orientacja wtórna Płaska |
(11-20) ± 3°, 8,0 ± 1,0 mm |
| TTV (zmiana całkowitej grubości) |
≤15 µm |
| UKŁON |
≤20 µm |
| Typ przewodzenia |
Typ N |
|
| Rezystywność (300K) |
< 0,5 Ω·cm |
|
| Gęstość dyslokacji |
Mniej niż 5x106cm-2 |
| Powierzchnia użytkowa |
> 90% |
| polerowanie |
Powierzchnia przednia: Ra < 0,2 nm.Polerowane na gotowo Epi |
| Tylna powierzchnia: drobna ziemia |
| Pakiet |
Pakowane w czystym pomieszczeniu klasy 100, w pojedynczych pojemnikach na wafle, w atmosferze azotu. |
Ilość defektów makro wynosi ＜30 sztuk dla wafli LED klasy commen (15-30 sztuk)
