Dwustronnie polerowany półprzewodnikowy wafel 1sp 2sp 10X10mm GGG Crystal Substrate Chips

Szczegóły Produktu

Miejsce pochodzenia: CHINY

Nazwa handlowa: zmsh

Numer modelu: Wafel GGG

Warunki płatności i wysyłki

Minimalne zamówienie: 10SZT.

Cena: by case

Szczegóły pakowania: Folia PET w pomieszczeniu do czyszczenia o 100 stopniach

Czas dostawy: 1-4 tygodnie

Zasady płatności: Western Union, T/T

Możliwość Supply: 500 sztuk / miesiąc

Uzyskaj najlepszą cenę
Podkreślić:

opłatek Gaas

,

opłatek z arsenku indu

materiał:
Podłoża pojedynczego kryształu GGG
przemysł:
półprzewodnikowa płytka
aplikacji:
podłoże półprzewodnikowe, chip led, okno ze szkła optycznego, podłoża urządzeń
Grubość:
0,1-1 mm
rozmiar:
10x10mm
Orientacja:
100,111
materiał:
Podłoża pojedynczego kryształu GGG
przemysł:
półprzewodnikowa płytka
aplikacji:
podłoże półprzewodnikowe, chip led, okno ze szkła optycznego, podłoża urządzeń
Grubość:
0,1-1 mm
rozmiar:
10x10mm
Orientacja:
100,111
Dwustronnie polerowany półprzewodnikowy wafel 1sp 2sp 10X10mm GGG Crystal Substrate Chips
Podłoża GGG, mały kwadratowy wafel z tlenku cynku o wymiarach 10 x 10 mm, podłoża GGG o wymiarach 5 x 5 mm w różnych orientacjach, podłoże z kryształu GAL Golin Galu GG5 5012

-------------------------------------------------- -------------------------------------------------- ----------

Gadolinium Galium Garnet (GGG, Gd 3 Ga 5 O 12 ) jest podłożem magnetooptycznym i mikrofalowym.

Jest to najlepszy materiał podłoża dla izolatora optycznego na podczerwień (1.3 i 1.5um), co jest bardzo ważne

urządzenie w komunikacji optycznej. Wykonana jest z folii YIG lub BIG na podłożu GGG plus części dwójłomne. Również GGG jest ważnym substratem dla izolatora mikrofalowego i innych urządzeń. Jego właściwości fizyczne, mechaniczne i chemiczne są dobre dla powyższych zastosowań .

Gadolinium galium garnet (GGG) jest używany do filmu magnetooptycznego (cienka warstwa YIG lub BIG) specjalnego podłoża w optyce.

Rodzaj produktu: Kryształy z kryształu granatu gadolinowego (Gd3Ga5012)
Opis produktu: Gadolinium galium garnet (GGG) jest używany do filmu magnetooptycznego (cienka warstwa YIG lub BIG) specjalnego podłoża w optycznym urządzeniu komunikacyjnym, folie YIG lub BIG to 1,3 i 1,5 elementów rdzenia izolatora optycznego o różnej orientacji kryształu GGG single -Krystaliczny substrat może mieć najlepszą folię z takim dopasowaniem kratowym, a GGG ma dobre właściwości fizyczne, mechaniczne i stabilność chemiczną, tak aby zapewnić sukces epitaksjalnego filmu wzrostowego. GGG, jednocześnie tworząc najlepszy materiał substratu do izolacji mikrofalowej.
Parametry techniczne:
Podstawowe właściwości
Struktura krystaliczna Sześcian: a = 12,376 Å
Mp 1800 o C
Gęstość 7,09 g / cm 3
Twardość 6,5 mohs
Współczynnik załamania światła 1,95
Kryształowa czystość > 99,99%

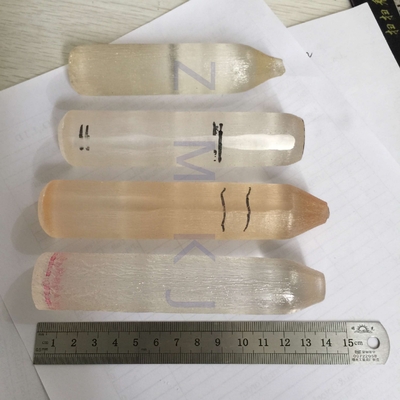

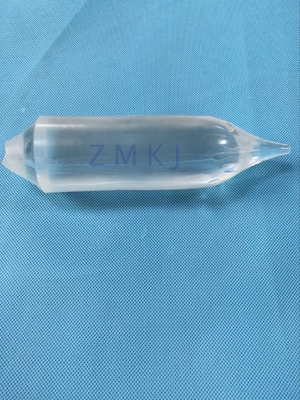

Metoda wzrostu kryształów Metoda Czochralskiego
Kierunek wzrostu kryształów <111>
Dane techniczne:

Specyfikacja standardowa Podłoże GGG

Maksymalny rozmiar kryształu: Ø 30 x 100 mm

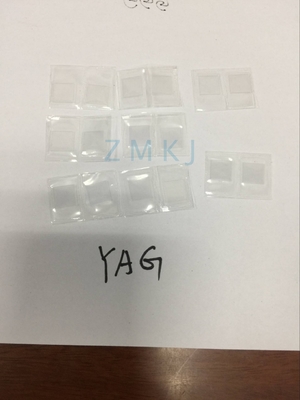

Standardowy rozmiar chipa: kierunek <111> ± 0,5 o; Ø 30X 0,5 mm,

10 x 10 x 0,5 mm epitaksjalny pojedynczy rzut lub podwójny rzut Ra <5 Å

Uwaga: Możesz zapewnić specjalne rozmiary w zależności od potrzeb klienta i kierunku podłoża.

Standardowe Opakowanie: 1000 czystych pomieszczeń, czyste torby 100

Specyfikacje płytek

średnica / rozmiar aa28-aa35mm
grubość 0,5 mm / dostosowanie
Orientacja <100><110> <111>
polerowanie powierzchni / back / lap polishi

Nasza fabryka może produkować wafel kryształowy GGG ( Gd3Ga5O12 )

średnica / rozmiar φ28 φ35 mm

grubość 0,5 mm / dostosowanie
Orientacja <100><110> <111>

polerowanie powierzchni / powrót / polerowanie okrążeń / polerowanie

RZ <0,5nm

TTV <5um

O naszej firmie

ZMKJ. lokalizuje w mieście Szanghaj, które jest najlepszym miastem Chin, a nasza fabryka ma własne wyhodowane ciało kryształowe . Specjalizujemy się w przetwarzaniu różnorodności materiałów na płytki, substraty i produkty custiomizowane
elementy ze szkła optycznego. elementy szeroko stosowane w elektronice, optyce, optoelektronice i wielu innych dziedzinach.
Współpracujemy również ściśle z wieloma krajowymi i zamorskimi uniwersytetami, instytucjami badawczymi
i firmy, dostarczają produkty i usługi dostosowane do ich projektów badawczo-rozwojowych. Naszą wizją jest utrzymanie dobrych relacji współpracy z naszymi wszystkimi klientami przez naszych dobrych reputatorów.

Etap procesu wafla

FAQ -

Opakowanie - Logistki
Worldhawk dotyczy każdego szczegółu opakowania, czyszczenia, antystatycznego, leczenia szokowego.

W zależności od ilości i kształtu produktu wykonamy inny proces pakowania!

P: Co możesz zapewnić logistykę i koszty?
(1) Akceptujemy DHL, Fedex, TNT, UPS, EMS, SF i etc przez FOB.

P: Jaki jest czas dostawy?
(1) Dla standardowych produktów, takich jak soczewki kulkowe, soczewki powell i soczewki kolimatora:
Dla zapasów: dostawa jest 5 dni roboczych po zamówieniu.
W przypadku produktów niestandardowych: dostawa obejmuje 2 lub 3 tygodnie pracy po zamówieniu.

P: Jak zapłacić?
100 % T / T, Paypal, West Union, MoneyGram, Bezpieczna płatność i handel

Pewność na itp.

P: Co to jest MOQ?
(1) W przypadku ekwipunku MOQ wynosi 10 sztuk.
(2) W przypadku produktów niestandardowych MOQ to 10 sztuk-30 sztuk.
