| Nazwa marki: | zmkj |
| Numer modelu: | Ge-001 |
| MOQ: | 3 szt |
| Cena £: | by case |
| Czas dostawy: | 1-4 tygodnie |
Podłoża germanu
Zastosowanie: wafel z germanu stosowany w produkcji półprzewodników, urządzenie optyczne w podczerwieni, tonący materiał ogniwa słonecznego.
| Główne warunki własności | ||
| Metoda produkcji | Metoda Czochralskiego (CZ) | |
| Struktura krystaliczna | Sześcian | |
| Krata stała | a = 5,65754 Å | |
| Gęstość | 5,23 g / cm3 | |
| Temperatura topnienia | 937,4 ℃ | |
| Materiał domieszkowany | Brak domieszkowanego lub domieszkowanego Sb | Ind lub galu domieszkowanego |
| Rodzaj | / N | P |
| Oporność | > 35Ωcm0.05Ωcm | 0,05 ~ 0,1 Ωcm |
| EPD | <4 × 103/cm2 <4 × 103/cm2 | <4 × 103/cm2 |
| Rozmiar | 10 x 3,10x5,10x10,15x15, 20x15,20x20, |
| dia2 "x0.33mmdia2" x0.43mm15x15mm | |
| Grubość | 0,5 mm, 1,0 mm |
| Polerowanie | Jedna twarz lub podwójna powierzchnia |
| Orientacja | <100>, <110>, <111>, ± 0,5 ° |
| Kryształowa twarz Dokładność kierunkowa | ± 0,5 ° |
| Dokładność kierunkowa krawędzi | 2 ° (zamówienie specjalne może być dostosowane pod 1 °) |
| Ścięcie kierunkowe ukosowania | Dostosowane na specjalne zamówienie, kierunek krawędzi procesu pod kątem specjalnym (nachylenie 1 ° -45 °) wafla |
| Ra: | ≤5Å (5μm × 5μm) |
| Pakiet | Torba do czyszczenia 100 stopni, 1000Grade Super Clean Room |

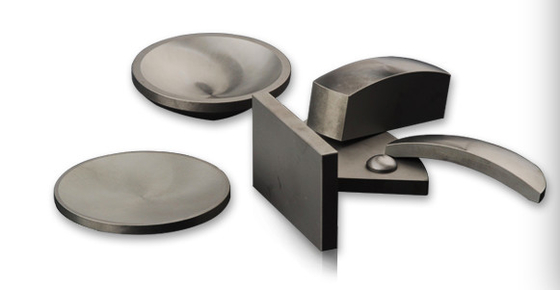

4-calowe 6-calowe podłoże typu N - germaniumGe VGF - wafle, dostosowane soczewki optyczne Ge
German (Ge) jest preferowanym materiałem soczewki i okien dla wysoko wydajnych systemów do obrazowania w podczerwieni w paśmie fal o długości 8-12 um. Dzięki wysokiemu współczynnikowi refrakcji Ge jest idealny do systemów obrazowania małej mocy z powodu minimalnej krzywizny powierzchni. Aberracja chromatyczna jest niewielka, często eliminując potrzebę korekty.
German jest najczęściej używany do soczewek i okien w systemach IR pracujących w zakresie 2 - 12 μm. Jego transmisja jest bardzo wrażliwa na temperaturę, staje się nieprzejrzysta w pobliżu 100 ° C. Środowisko nie powoduje problemów, ponieważ German jest obojętny, mechanicznie wytrzymały i dość twardy.
German jest materiałem o wysokim indeksie, używanym do produkcji pryzmatów Attenuated Total (ATR) do spektroskopii. Jego współczynnik załamania jest taki, że german tworzy skuteczny naturalny 50% rozsiewacz światła bez potrzeby stosowania powłok. Jest również szeroko stosowany jako podłoże do produkcji filtrów optycznych. German pokrywa całe pasmo termiczne 8-14 mikronów i jest stosowany w systemach soczewek do obrazowania termicznego. Może być pokryty AR diamentem tworząc wyjątkowo mocną przednią optykę.
Zastosowanie jako okno, soczewka, rozsiewacz wiązki, pryzmat ATR lub filtr w spektrometrach i w obrazowaniu termicznym.
możemy dostarczyć 6-calowe ogniwo słoneczne VGF typu "zero dyslokacji" z przedsiębiorstwem produkującym german. Produkty są szeroko stosowane w kosmicznych satelitach ogniwach słonecznych o dużej mocy, na dużej wysokości, zwiadowczy uav, ziemia skoncentrowana w elektrowni słonecznej (średnia skuteczność konwersji fotoelektrycznej CPV jest dwukrotnie większa od krzemowej elektrowni słonecznej, ultra-wysokiej jasności wykorzystanego przez nas światła LED. Fabryka z powodzeniem opracowała 8-calowe podłoże z germanu na bazie germanu o międzynarodowym poziomie wiodącym, które stworzy podstawy do przyszłej ekspansji rynkowej.
Ge opłatek:
| Metoda wzrostu | VGF | |
| Domieszka | typ p: Ga | n-type: As |
| Kształt opłatka | Round (DIA: 2 '', 3 '', 4 '', 6 ") | |
| Orientacja powierzchni * | (100) ± 0,5 ° | |
| * Inne orientacje mogą być dostępne na życzenie | ||
| Oporność (Ω.cm) | Jako wymagane | |
| Gęstość skoku etch (cm2) | ≤ 300 | |
| Grubość (μm) | 175 ± 25 (lub zgodnie z wymaganiami) | |
| TTV [P / P] (μm) | ≤ 10 | |
| WARP (μm) | ≤ 15 | |
| IF ** (mm) | 32,5 ± 1 | |
| ** W razie potrzeby przez klienta | ||
| Powierzchnia przednia polerowana | E / E, P / E, P / G | |
| Cechy produktów dla optycznego obiektywu Ge | |||
| Aplikacje: | soczewka optyczna na podczerwień | Chłonność | ≤0,03 |
| średnica (mm): | 12 mm-380 mm | Moduł pęknięcia | ≥ 75 |
| długość (mm): | dostosowane | Twardość (kg / cm2): | 800 |
| odporność: | 1-50Ω, ≥50Ω | Gęstość (g / cm3): | 5.33 |
| : | 10% | Young modulus (Gpa): | 103 |
| orientacja: | 111 | Współczynnik Poissona: | 0,28 |
poza orientacją: | 0,5º | Przewodność cieplna (Wm-1k-1): | 59 |
| rodzaj: | Typ N | rozszerzalność cieplna | 6.1 |
| współczynnik załamania światła (10μm): | 4,0026 | Specific heatCal / (gk): | 0,074 |
| <1 × 10ˉ4 | Temperatura topnienia (℃): | 937 | |
Współczynnik współczynnika załamania termicznego (10,6μm, 10ˉ6 / ℃ ˉ1): | 400 | Stała dielektryczna | przenikalność elektryczna: 16 | 16 |
| Okna gotowe optyczne |
| SL.No | Specyfikacje materiałowe: | |
| 1 | Krystaliczna postać: | Polikrystaliczny |
| 2 | Typ przewodności: | typ n |
| 3 | Współczynnik absorpcji przy 25 ° C | 0,035 cm "1 maksimum 10,6 urn |
| 4 | Typowy opór właściwy: | 3-40 ohm-cm |
| 5 | rozmiar | dia1-150mmx grubość0,5-20mm |
| 6 | Twardość Mohsa: | 6.3 |
| 7 | Zawartość tlenu : | <0,03 ppm |
| 8 | Otwory i inkluzje: | <0,05 mm |
| 9 | powierzchnia | docierane / 1sp / 2sp |
| 10 | S / D | 40 / 20,20 / 10,60 / 40,80 / 50, |
FAQ:
P: Jakie jest twoje MOQ?
Odp .: (1) W przypadku ekwipunku, MOQ wynosi 3 sztuki.
(2) W przypadku niestandardowych produktów, MOQ wynosi 25 sztuk w górę.
P: Jaki jest czas dostawy?
Odp .: (1) Dla standardowych produktów
Do ekwipunku: dostawa jest 5 dni roboczych po złożeniu zamówienia.
W przypadku produktów niestandardowych: dostawa następuje 2 lub 3 tygodnie po złożeniu zamówienia.
(2) W przypadku produktów o specjalnym kształcie dostawa wynosi 4 tygodnie po złożeniu zamówienia.
P: jaki jest sposób wysyłki i kosztów?
A: (1) akceptujemy DHL, Fedex, EMS itp. Przez 100% z góry przed dostawą.
(2) Jeśli masz własne konto ekspresowe, to jest świetne. Jeśli nie, pomożemy Ci je wysłać.
Fracht jest zgodny z faktycznym rozliczeniem.
P: Czy mogę dostosować produkty w zależności od moich potrzeb?
Odp .: Tak, możemy dostosować materiał, specyfikacje dla twoich komponentów optycznych
w oparciu o twoje potrzeby.
