Dom ProduktyWafel azotowy galu

Wafel GaN o wysokiej sprawności energetycznej Wafel z azotku galu do energooszczędnego oświetlenia

Im Online Czat teraz

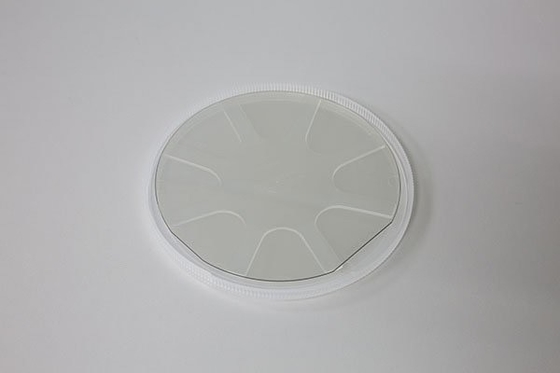

Wafel GaN o wysokiej sprawności energetycznej Wafel z azotku galu do energooszczędnego oświetlenia

High Power Efficiency GaN wafer Gallium Nitride Wafer For Energy - Efficient Lighting
High Power Efficiency GaN wafer Gallium Nitride Wafer For Energy - Efficient Lighting High Power Efficiency GaN wafer Gallium Nitride Wafer For Energy - Efficient Lighting

Duży Obraz :  Wafel GaN o wysokiej sprawności energetycznej Wafel z azotku galu do energooszczędnego oświetlenia

Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: zmsh
Numer modelu: GaN-001
Zapłata:
Minimalne zamówienie: 1SZT
Cena: by case
Szczegóły pakowania: pojedynczy wafelek w 100-stopniowej pralni
Czas dostawy: 2-4 tygodnie
Zasady płatności: L / C,, T / T
Możliwość Supply: 10 SZTUK / miesiąc
Szczegółowy opis produktu
Materiał: Pojedynczy kryształ GaN Przemysł: Wafel półprzewodnikowy, LED
Wniosek: urządzenie półprzewodnikowe, wafel LD, wafel LED, detektor eksploratora (laser) Rodzaj: HVPE i szablon
Dostosowane: ok Rozmiar: Wspólnie 2 cale x 0,35 mmt;
Podkreślić:

substrat gan

,

szablon aln

2-calowa metoda HVPE Nitride z Gaitem Gaitowym, wolnostojące substraty GaN do aplikacji LED, chipy GaN 10x10mm, wafle GaN HVPE

Informacje o funkcji GaN Wprowadzenie

Rosnące zapotrzebowanie na szybką, wysokotemperaturową i wysoką moc obliczeniową sprawiło, że przemysł półprzewodników firmy madethe ponownie zastanawia się nad wyborem materiałów stosowanych jako półprzewodniki. Na przykład,

gdy pojawiają się różne szybsze i mniejsze urządzenia komputerowe, użycie krzemu utrudnia utrzymanie Prawa Moore'a. Ale także w energoelektronice, więc półprzewodnikowy GaN jest uprawiany na potrzeby.

Ze względu na swoje wyjątkowe właściwości (wysoki prąd maksymalny, wysokie napięcie przebicia i wysoką częstotliwość przełączania), Galit Nitride GaN jest unikalnym materiałem z wyboru w rozwiązywaniu problemów energetycznych przyszłości. Systemy oparte na GaN charakteryzują się wyższą sprawnością energetyczną, co zmniejsza straty mocy, przełącza na wyższą częstotliwość, zmniejszając w ten sposób rozmiar i wagę.

Technologia GaN jest stosowana w wielu aplikacjach o dużej mocy, takich jak przemysłowe, konsumenckie i serwerowe zasilacze, energia słoneczna, przemienniki częstotliwości i zasilacze UPS, a także samochody hybrydowe i elektryczne. Ponadto,

GaN idealnie nadaje się do zastosowań radiowych, takich jak komórkowe stacje bazowe, radary i telewizja kablowa

infrastruktura w sektorach sieciowych, lotniczym i obronnym, dzięki wysokiej wytrzymałości na przebicie, niskiemu poziomowi szumu i wysokiej liniowości.

Aplikacje

  1. - Różne diody LED: biała dioda LED, fioletowa dioda LED, ultrafioletowe diody LED, niebieska dioda LED
  2. - Wykrywanie środowiska
  3. Substraty do wzrostu epitaksjalnego za pomocą MOCVD itp
  4. - Diody laserowe: fioletowe LD, zielone LD dla ultra małych projektorów.
  5. - Zasilanie urządzeń elektronicznych
  6. - Urządzenia elektroniczne wysokiej częstotliwości
  7. Wyświetlacz laserowy, urządzenie zasilające itp.
  8. Przechowywanie danych
  9. Energooszczędne oświetlenie
  10. Wysokowydajne urządzenia elektroniczne
  11. Nowa technologia energii wodorowej solor
  12. Zespół terahercowy źródła światła

Dane techniczne dla podłoża GaN LED

2 "Substraty GaN
Pozycja GaN-FS-N
Wymiary Ф 50,8 mm ± 1 mm
Gęstość defektów Marco
Poziom C > 2 cm -2
Grubość 330 ± 25 μm
Orientacja Oś C (0001) ± 0,5 °
Orientacja płaska (1-100) ± 0,5 °, 16,0 ± 1,0 mm
Drugorzędna orientacja płaska (11-20) ± 3 °, 8,0 ± 1,0 mm
TTV (całkowita zmiana grubości) ≤15 μm
KOKARDA ≤20 μm
Typ przewodzenia Typ N
Oporność (300K) <0,5 Ω · cm
Gęstość dyslokacji Mniej niż 5 x 10 6 cm -2
Powierzchnia użytkowa > 90%
Polerowanie Powierzchnia przednia: Ra <0,2nm. Epi-ready polerowane
Powierzchnia tylna: cienka ziemia
Pakiet Pakowane w środowisku czystych pomieszczeń klasy 100, w pojedynczych pojemnikach waflowych, w atmosferze azotu.

Wcześniejsze

Liczba defektów makr wynosi <30 sztuk dla diod LED klasy wafli (15-30 sztuk)

Nasze Usługi

1. Factory direct produkcji i sprzedaży.

2. Szybkie, dokładne cytaty.

3. Odpowiedź do ciebie w ciągu 24 godzin roboczych.

4. ODM: Dostosowany projekt jest dostępny.

5. Szybkość i cenna dostawa.

FAQ

P: Czy jest jakiś zapasowy lub standardowy produkt?

Odp .: Tak, rozmiar komendy jako standardowy rozmiar o rozmiarze około 0,3 mm zawsze w magazynie.

P: A co z zasadami dotyczącymi próbek?

Odp .: Przepraszam, ale sugeruję, że najpierw możesz kupić rozmiar 10 x 10 mm do testu.

P: Jeśli teraz złożę zamówienie, ile czasu upłynie, zanim dostanę dostawę?

A: standardowy rozmiar w magazynie w ciągu 1 tygodnia można wyrazić po dokonaniu płatności.

a nasz termin płatności wynosi 50% depozytu i pozostaje przed dostawą.
