Wafel GaN HVPE z azotku galu, Gan Chip wolnostojący Rozmiar 10 x 10 mm

Im Online Czat teraz

Wafel GaN HVPE z azotku galu, Gan Chip wolnostojący Rozmiar 10 x 10 mm

HVPE Gallium Nitride GaN Wafer , Gan Chip Free Standing 10 x 10 mm Size
HVPE Gallium Nitride GaN Wafer , Gan Chip Free Standing 10 x 10 mm Size HVPE Gallium Nitride GaN Wafer , Gan Chip Free Standing 10 x 10 mm Size

Duży Obraz :  Wafel GaN HVPE z azotku galu, Gan Chip wolnostojący Rozmiar 10 x 10 mm

Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: zmsh
Numer modelu: GaN-001
Zapłata:
Minimalne zamówienie: 1SZT
Cena: by case
Szczegóły pakowania: pojedynczy wafelek w 100-stopniowej pralni
Czas dostawy: 2-4 tygodnie
Zasady płatności: L / C,, T / T
Możliwość Supply: 10 SZTUK / miesiąc
Szczegółowy opis produktu
materiał: Pojedynczy kryształ GaN Przemysł: Płytka półprzewodnikowa, LED
aplikacji: przyrząd półprzewodnikowy, wafel LD, wafel LED, detektor eksploratora, laser, typu: Szablon HVPE
dostosować: Ok rozmiar: 10X10,5X5,20X20,30X30, DIA45MM,
Podkreślić:

szablon gan

,

szablon aln

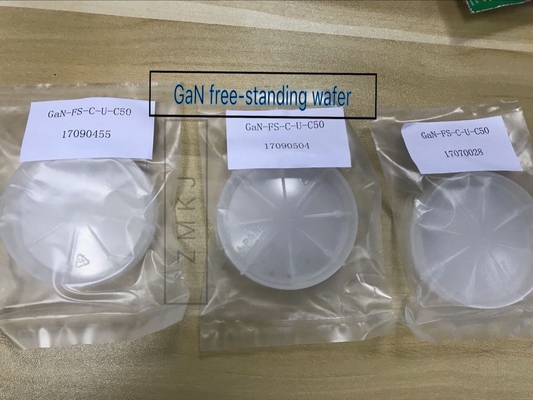

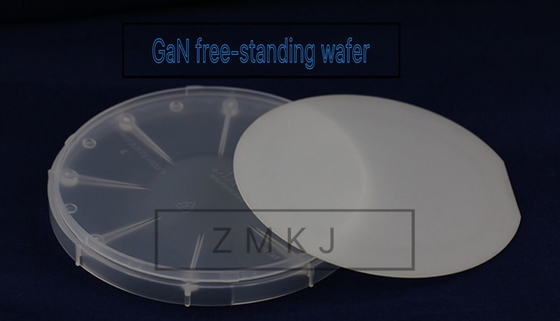

2-calowa metoda HVPE Nitride z Gaitem Gaitowym, wolnostojące substraty GaN dla LD, chipy GaN 10x10 mm, wafle HVPE GaN

Informacje o funkcji GaN Wprowadzenie

Rosnące zapotrzebowanie na szybką, wysokotemperaturową i wysoką moc obliczeniową sprawiło, że przemysł półprzewodników firmy madethe ponownie zastanawia się nad wyborem materiałów stosowanych jako półprzewodniki. Na przykład,

gdy pojawiają się różne szybsze i mniejsze urządzenia komputerowe, użycie krzemu utrudnia utrzymanie Prawa Moore'a. Ale także w energoelektronice, więc półprzewodnikowy GaN jest uprawiany na potrzeby.

Ze względu na swoje wyjątkowe właściwości (wysoki prąd maksymalny, wysokie napięcie przebicia i wysoką częstotliwość przełączania), Galit Nitride GaN jest unikalnym materiałem z wyboru w rozwiązywaniu problemów energetycznych przyszłości. Systemy oparte na GaN charakteryzują się wyższą sprawnością energetyczną, co zmniejsza straty mocy, przełącza na wyższą częstotliwość, zmniejszając w ten sposób rozmiar i wagę.



Technologia GaN jest stosowana w wielu aplikacjach o dużej mocy, takich jak przemysłowe, konsumenckie i serwerowe zasilacze, energia słoneczna, przemienniki częstotliwości i zasilacze UPS, a także samochody hybrydowe i elektryczne. Ponadto,

GaN idealnie nadaje się do zastosowań radiowych, takich jak komórkowe stacje bazowe, radary i telewizja kablowa

infrastruktura w sektorach sieciowych, lotniczym i obronnym, dzięki wysokiej wytrzymałości na przebicie, niskiemu poziomowi szumu i wysokiej liniowości.

Specyfikacje dla podłoży GaN

2 "Substraty GaN
Pozycja GaN-FS-N GaN-FS-SI
Wymiary Ф 50,8 mm ± 1 mm
Gęstość defektów Marco Poziom ≤ 2 cm -2
Poziom B > 2 cm -2
Grubość 330 ± 25 μm
Orientacja Oś C (0001) ± 0,5 °
Orientacja płaska (1-100) ± 0,5 °, 16,0 ± 1,0 mm
Drugorzędna orientacja płaska (11-20) ± 3 °, 8,0 ± 1,0 mm
TTV (całkowita zmiana grubości) ≤15 μm
KOKARDA ≤20 μm
Typ przewodzenia Typ N Półizolacja
Oporność (300K) <0,5 Ω · cm > 10 6 Ω · cm
Gęstość dyslokacji Mniej niż 5 x 10 6 cm -2
Powierzchnia użytkowa > 90%
Polerowanie Powierzchnia przednia: Ra <0,2nm. Epi-ready polerowane
Powierzchnia tylna: cienka ziemia
Pakiet Pakowane w środowisku czystych pomieszczeń klasy 100, w pojedynczych pojemnikach waflowych, w atmosferze azotu.

P-GaN na szafirze

Wzrost MOCVD / HVPE
Przewodność Typ P
Domieszka Mg
Stężenie > 5E17 cm-3
Grubość 1 ~ 5 um
Oporność <0,5 om x cm
Substrat Wafle szafirowe Ø 2 "/ Ø 3" / Ø 4 "

Aplikacje

  1. - Różne diody LED: biała dioda LED, fioletowa dioda LED, ultrafioletowe diody LED, niebieska dioda LED
  2. - Wykrywanie środowiska
  3. Substraty do wzrostu epitaksjalnego za pomocą MOCVD itp
  4. - Diody laserowe: fioletowe LD, zielone LD dla ultra małych projektorów.
  5. - Zasilanie urządzeń elektronicznych
  6. - Urządzenia elektroniczne wysokiej częstotliwości
  7. Wyświetlacz laserowy, urządzenie zasilające itp.
  8. Przechowywanie danych
  9. Energooszczędne oświetlenie
  10. Wysokowydajne urządzenia elektroniczne
  11. Nowa technologia energii wodorowej solor
  12. Zespół terahercowy źródła światła
