Metoda VGF Gaas Wafer Dia 150mm półizolujący dla mikroelektroniki

Im Online Czat teraz

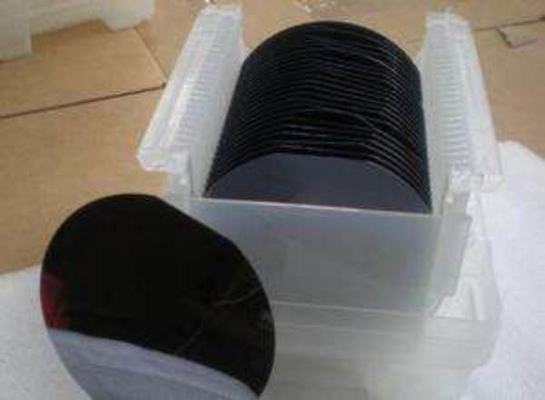

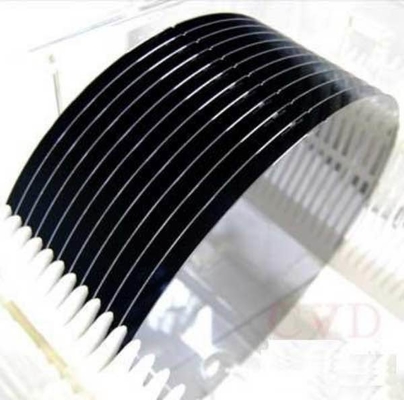

Metoda VGF Gaas Wafer Dia 150mm półizolujący dla mikroelektroniki

VGF Method Gaas Wafer Dia 150mm Semi - Insulating Type For Microelectronics
VGF Method Gaas Wafer Dia 150mm Semi - Insulating Type For Microelectronics VGF Method Gaas Wafer Dia 150mm Semi - Insulating Type For Microelectronics

Duży Obraz :  Metoda VGF Gaas Wafer Dia 150mm półizolujący dla mikroelektroniki

Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: zmsh
Orzecznictwo: no
Numer modelu: GaAs-3inch
Zapłata:
Minimalne zamówienie: 10SZT.
Cena: by case
Szczegóły pakowania: 25szt. Szt. W 100-stopniowej pralni
Czas dostawy: 1-4 tygodnie
Możliwość Supply: 100 sztuk miesięcznie
Szczegółowy opis produktu
Materiał: Podłoża monokrystaliczne GaAs przemysł: płytka półprzewodnikowa
Podanie: podłoże półprzewodnikowe, chip led, okno ze szkła optycznego, podłoża urządzeń metoda: vFG
rozmiar: Komentarz 2-6 cali Grubość: 675um
Podkreślić:

wafel arsenku indu

,

substrat laalo3

VFG typu N 3-calowy, 4-calowy, 6-calowy dia150mm GaAs wafle z arsenku galu typu półizolacyjnego dla mikroelektroniki,

-------------------------------------------------- -------------------------------------------------- ----------

GaAs) Wafle z arsenku galu

Arsenek galu (GaAs) to związek pierwiastków z galem i arsenem. Jest to półprzewodnik z bezpośrednim przeplotem III-V z krystaliczną strukturą cynku.

Arsenek galu stosuje się w produkcji urządzeń takich jak układy scalone częstotliwości mikrofalowych, monolityczne mikrofalowe układy scalone, diody emitujące światło podczerwone, diody laserowe, ogniwa słoneczne i okna optyczne. [2]

GaAs jest często wykorzystywany jako materiał podłoża do epitaksjalnego wzrostu innych półprzewodników III-V, w tym arsenku indu galu, arsenek galu glinu i innych.

GaAs Wafer Feature and Application

Cecha Pole aplikacji
Wysoka mobilność elektronów Diody emitujące światło
Wysoka częstotliwość Diody laserowe
Wysoka wydajność konwersji Urządzenia fotowoltaiczne
Niski pobór mocy Tranzystor o wysokiej ruchliwości elektronowej
Bezpośredni pasmo wzbronione Tranzystor bipolarny Heterojunction

Specyfikacja

Undoed GaAs

Semi-izolacyjne dane GaAs

Metoda wzrostu VGF
Domieszka Węgiel
Kształt wafla * Round (DIA: 2 ", 3", 4 "i 6")
Orientacja powierzchni ** (100) ± 0,5 °

* 5 "Wafle dostępne na życzenie

** Inne orientacje mogą być dostępne na życzenie

Oporność (Ω.cm) ≥ 1 × 10 7 ≥ 1 × 10 8
Mobilność (cm 2 / VS) ≥ 5 000 ≥ 4000
Gęstość skoku etchów (cm 2 ) 1 500-5 000 1 500-5 000

Średnica wafla (mm) 50,8 ± 0,3 76,2 ± 0,3 100 ± 0,3 150 ± 0,3
Grubość (μm) 350 ± 25 625 ± 25 625 ± 25 675 ± 25
TTV [P / P] (μm) ≤ 4 ≤ 4 ≤ 4 ≤ 4
TTV [P / E] (μm) ≤ 10 ≤ 10 ≤ 10 ≤ 10
WARP (μm) ≤ 10 ≤ 10 ≤ 10 ≤5
OF (mm) 17 ± 1 22 ± 1 32,5 ± 1 KARB
OF / IF (mm) 7 ± 1 12 ± 1 18 ± 1 Nie dotyczy
Polskie* E / E, P / E, P / P E / E, P / E, P / P E / E, P / E, P / P E / E, P / E, P / P

* E = Wytrawiony, P = Wypolerowany

FAQ -
P: Co możesz dostarczyć logistykę i koszty?
(1) akceptujemy DHL, Fedex, TNT, UPS, EMS, SF i itp
(2) Jeśli masz swój własny numer ekspresowy, jest świetny.
Jeśli nie, możemy pomóc Ci dostarczyć. Fracht = 25,0 USD (pierwsza waga) + 12,0 USD / kg

P: Jaki jest czas dostawy?
(1) W przypadku standardowych produktów, takich jak soczewki kulkowe, soczewki powella i soczewki kolimatora:
Dla ekwipunku: dostawa jest 5 dni roboczych po zamówieniu.
W przypadku produktów niestandardowych: dostawa wynosi 2 lub 3 tygodnie po zamówieniu.
(2) W przypadku produktów niestandardowych dostawa wynosi 2 lub 6 tygodni roboczych po złożeniu zamówienia.

P: Jak zapłacić?
T / T, Paypal, West Union, MoneyGram, Bezpieczne płatności i Trade Assurance na i etc ..

P: Co to jest MOQ?
(1) W przypadku zapasów, MOQ wynosi 5 sztuk.
(2) W przypadku niestandardowych produktów, MOQ wynosi 5 sztuk - 20 sztuk.
To zależy od ilości i techniki

P: Czy masz raport z inspekcji dla materiału?
Możemy dostarczyć szczegółowy raport dotyczący naszych produktów.

Opakowania - logistyki
Worldhawk dotyczy każdego detalu pakietu, czyszczenia, antystatycznego, leczenia wstrząsami. W zależności od ilości i kształtu produktu, podejmiemy inny proces pakowania!
