| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | zmkj |
| Numer modelu | Ge-optyczny |

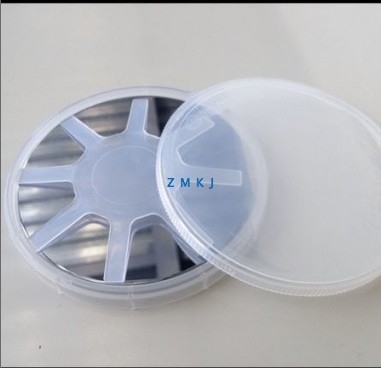

Płyty optyczne z germanu Single Crystals
Okno opłatek / Ge Ge
German (Ge) jest preferowanym materiałem soczewki i okien dla wysoko wydajnych systemów do obrazowania w podczerwieni w paśmie fal o długości 8-12 um. Dzięki wysokiemu współczynnikowi refrakcji Ge jest idealny do systemów obrazowania małej mocy z powodu minimalnej krzywizny powierzchni. Aberracja chromatyczna jest niewielka, często eliminując potrzebę korekty.
Ogólne właściwości | |||
Ogólna struktura właściwości | Sześcienny, a = 5,6754 Å | ||
Gęstość: 5,765 g / cm3 | |||
Temperatura topnienia: 937,4 oC | |||
Przewodność cieplna: 640 | |||
Technologia Crystal Growth | Czochralski | ||
Dostępne doping | Undoped | Sb Doping | Doping In lub Ga |
Typ przewodzący | / | N | P |
Oporność, cm-1 | > 35 | <0,05 | 0,05 - 0,1 |
EPD | <4x10 ^ 3 / cm2 | <4x10 ^ 3 / cm2 | <4x10 ^ 3 / cm2 |
Klasy kryształów i zastosowanie | |
(proszę podać przy zamówieniu) Grade elektroniczna | Używany do diod i tranzystorów |
Podczerwień | Używane do okna optycznego podczerwieni |
Klasyfikacja komórek | Używany do podłoży ogniw słonecznych |
Standardowe specyfikacje Ge Crystal i opłatków | ||||
Orientacja kryształów | <111>, <100> i <110> ± 0,5 ° lub niestandardowa orientacja | |||
Kula kryształowa rośnie | Średnica 1 "~ 5" x 200 mm Długość | |||
Standardowy pusty jako cięty | 1 "x 0,5 mm | 2 "x 0,6 mm | 4 "x 0,7 mm | 5 "i 6" x 0,8 mm |
Standardowy polerowany wafelek (jedna lub dwie strony polerowane) | 1 "x 0,30 mm | 2 "x 0,5 mm | 4 "x 0,5 mm | 5 "i 6" x 0,6 mm |
German jest również najczęściej używany do soczewek i okien w systemach IR pracujących w zakresie 2 - 12 μm. Jego transmisja jest bardzo wrażliwa na temperaturę, staje się nieprzejrzysta w pobliżu 100 ° C. Środowisko nie powoduje problemów, ponieważ German jest obojętny, mechanicznie wytrzymały i dość twardy.
German jest materiałem o wysokim indeksie, używanym do produkcji pryzmatów Attenuated Total (ATR) do spektroskopii. Jego współczynnik załamania jest taki, że german tworzy skuteczny naturalny 50% rozsiewacz światła bez potrzeby stosowania powłok. Jest również szeroko stosowany jako podłoże do produkcji filtrów optycznych. German pokrywa całe pasmo termiczne 8-14 mikronów i jest stosowany w systemach soczewek do obrazowania termicznego. Może być pokryty AR diamentem tworząc wyjątkowo mocną przednią optykę.
Zastosowanie jako okno, soczewka, rozsiewacz wiązki, pryzmat ATR lub filtr w spektrometrach i w obrazowaniu termicznym.
Dane techniczne dla okien Ge:
Materiał: | Ge |
| Tolerancja wymiaru | +0,0, -0,1 mm |
| Tolerancja grubości: | ± 0,1 mm |
| Jakość powierzchni: | 60/40 |
| Przezroczysta przysłona: | > 85% |
| Płaskość: | λper 25mm |
| Równoległość: | 3 ' |
| Ukos: | <0,25 mm X 45 ° |
| Powłoka: | Na życzenie |
Charakterystyka materiałów Pozycja B270 CaF2 Ge MgF2 N-BK7 Sapphire Si UV Fused Sillca |
| P: Dlaczego wybrać ZMKJ? |
A. ZMKJ ma fabryka oferuje niestandardowe urozmaicone, wysokiej jakości produkty optyczne i półprzewodniki.
B. Komplet handlu odbywa się w odpowiednim czasie.
C. Stabilna dostawa, ogólne czas produkcji: 7-20 dni.
| P: Jak zapłacić? |
100% zaliczki przed dostawą przez TT, paypal, Alipay. firma kurierska wybiera DHL, Fedex, SF, EMS.
Skontaktuj się z nami w dowolnym momencie
