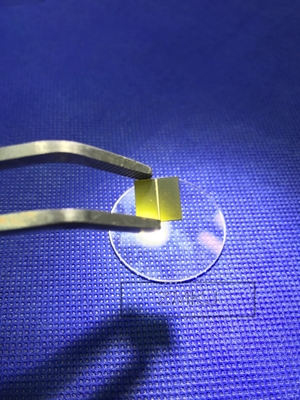

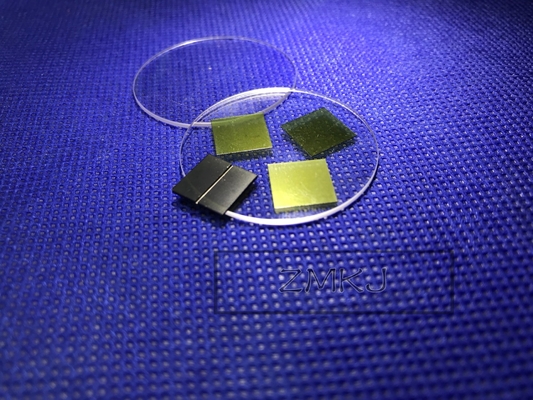

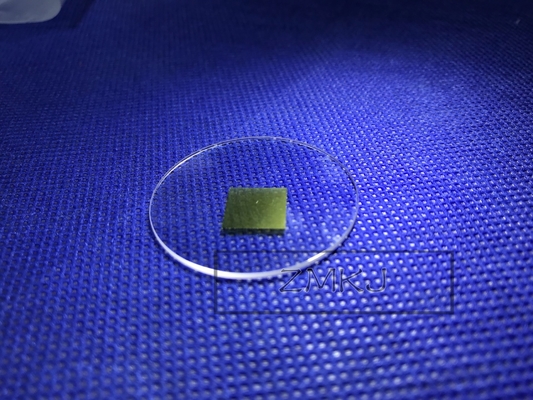

Dostosowany rozmiar Kwadratowy układ scalony SIC Niski niedopasowanie kratowe z wysoką temperaturą

Podłoża kwadratowe o wymiarach 10 x 10 mm, 5 x 5 mm, wafle sic 1-calowe, chipy z kryształu sic, podłoża półprzewodnikowe sic, płytka SIC 6H-N, płytka z węglika krzemu o wysokiej czystości
-------------------------------------------------- -------------------------------------------------- ------------------------
oferujemy materiały półprzewodnikowe, szczególnie dla płytek SiC, podstacji SiC polisów 4H i 6H w różnych klasach jakości dla badaczy i producentów przemysłowych. Mamy dobre relacje z fabryką wzrostu kryształów SiC i posiadamy również technologię przetwarzania płytek SiC, ustanowiliśmy linię produkcyjną dla producenta SiC substratu i płytki SiC. Jako profesjonalna firma zainwestowana przez wiodących producentów z dziedziny zaawansowanych i zaawansowanych technologicznie badań materiałowych i państwowych instytutów oraz chińskiego laboratorium półprzewodników, jesteśmy zaangażowani w ciągłe ulepszanie jakości płytek SiC, obecnie podstacje i opracowywanie podłoży o dużych rozmiarach.

Obszary zastosowań
1 urządzenia elektroniczne wysokiej częstotliwości i dużej mocy Diody Schottky'ego, JFET, BJT, PiN,
diody, IGBT, MOSFET
2 urządzenia optoelektroniczne: stosowane głównie w podłożu GaN / SiC z niebieską diodą LED (GaN / SiC) LED



Zaleta
• Niskie niedopasowanie sieci • Wysoka przewodność cieplna

• Niskie zużycie energii

• Doskonałe właściwości przejściowe

• Wysoka różnica pasma


commen 2 calowy rozmiar dla podłoży sic

Specyfikacja substratu o średnicy 2 cali z węglika krzemu (SiC)
Stopień			Klasa zerowego MPD			Klasa produkcyjna		Stopień badawczy	Dummy Grade
Średnica			50,8 mm ± 0,2 mm
Grubość			330 μm ± 25μm lub 430 ± 25um lub 1000um ± 25um
Orientacja wafli			Oś poza: 4,0 ° w kierunku <1120> ± 0,5 ° dla osi 4H-N / 4H-SI: <0001> ± 0,5 ° dla 6H-N / 6H-SI / 4H-N / 4H-SI
Gęstość mikroprzewodów			≤0 cm-2			≤ 5 cm-2		≤15 cm-2	≤100 cm-2
Oporność	4H-N		0,015 ~ 0,028 Ω • cm
	6H-N		0,02 ~ 0,1 Ω • cm
	4 / 6H-SI		≥1E5 Ω · cm
Podstawowe mieszkanie			{10-10} ± 5.0 °
Podstawowa długość płaska			18,5 mm ± 2,0 mm
Wtórna długość płaska			10,0 mm ± 2,0 mm
Wtórna orientacja płaska			Krzem w górę: 90 ° CW. od zalewania płaskiego ± 5,0 °
Wykluczenie krawędzi			1 mm
TTV / Bow / Warp			≤10μm / ≤10μm / ≤15μm
Chropowatość			Polski Ra≤1 nm
			CMP Ra <0,5 nm
Pęknie światłem o dużej intensywności			Żaden					1 dozwolone, ≤2 mm	Łączna długość ≤ 10 mm, pojedyncza długość ≤ 2 mm
Płytki sześciokątne o wysokiej intensywności światła			Skumulowany obszar ≤ 1%					Skumulowany obszar ≤ 1%	Skumulowany obszar ≤3%
Polytype Obszary o wysokim natężeniu światła			Żaden					Skumulowany obszar ≤ 2%	Skumulowany obszar ≤ 5%
Zadrapania światłem o dużej intensywności			3 rysy do 1 × średnica łączna długość płytki					5 rys do 1 × średnica łączna długość płytki	5 rys do 1 × średnica łączna długość płytki
chip krawędziowy			Żaden					3 dozwolone, ≤0,5 mm każdy	5 dozwolone, ≤ 1 mm każdy
