Kryształy piezoelektrycznego kryształu litowego tantalanu LT LiTaO3
Niobian litowy (LiNbO 3 lub LNB) i tantalian litu (LiTaO 3 lub LTA) posiadają połączenie unikalnych właściwości optycznych elektrooptycznych, akustycznych, piezoelektrycznych, piroelektrycznych i nieliniowych, dzięki czemu jest on odpowiednim materiałem do zastosowań w akustyce, elektrooptyce i nieliniowe urządzenia optyczne, wysokotemperaturowe przetworniki akustyczne, odbiorniki-nadajniki wibracji akustycznych, mierniki przyspieszenia siły powietrznej, linie opóźnienia fali akustycznej, deflektory, generatory nieliniowych fal zniekształconych, filtry akustyczne, elektrooptyczne modulatory Q ( Q-switch), dekodery-dekodery, filtry w odbiornikach telewizyjnych, magnetowidy i dekodery, konwertery, podwajacze częstotliwości i rezonatory w systemach laserowych, nieliniowe elementy w parametrycznych generatorach światła itd. Niezbędnym warunkiem niektórych z tych aplikacji jest wysoki stopień jednorodności optycznej kryształów Ni-lanu Litowego stosowanych do wytwarzania aktywnych pierwiastków.

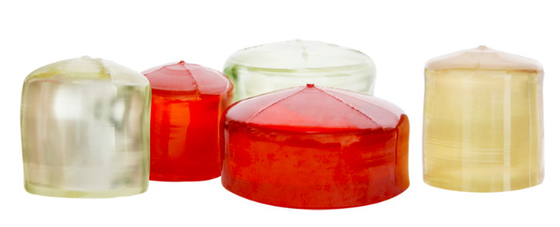

Dostępne są inne kryształy z serii LiNbO3, w tym LiNbO3 domieszkowany Fe, Zn, Gd, Cu, Y, B, Er itp. Dla niektórych zastosowań podobne właściwości w odniesieniu do kryształów tantalu litu (LiTaO3) są bardziej korzystne niż LiNbO3 (modulatory EO, czujniki piroelektryczne itp.). Tantalit litu wykazuje wyjątkowe właściwości elektrooptyczne, piroelektryczne i piezoelektryczne w połączeniu z dobrą stabilnością mechaniczną i chemiczną oraz szerokim zakresem przezroczystości i wysokim progiem uszkodzeń optycznych. To sprawia, że LiTaO3 nadaje się do wielu zastosowań, w tym do modulatorów elektrooptycznych, detektorów piroelektrycznych, światłowodów i podłoży SAW, piezoelektrycznych przetworników itp. MolTech może oferować części wycięte z wysokiej jakości bule wyhodowanych wzdłuż osi X, w pełni polakierowane, z średnicą. i długość do 60 mm.
Właściwości (LiTaO 3 ) | |
Zasięg transmisji (50% całkowitej transmisji) | 0,275 - 5,25 μm (grubość 8 mm) |
Współczynnik załamania światła | n o = 2139, n e = 2.139 @ 633 nm |
Odblaskowe straty | 13,17% @ 0,633 μm |
Reststrahlen | |
Gęstość | 7,4564 g / cm 3 |
Temperatura topnienia | 1650 ° C |
Waga molekularna | 235,89 |
Przewodność cieplna | 4,6 W / m · K; 8,78 W / m · K |
Pojemność cieplna | 424 J / (K · kg) |
Rozszerzalność cieplna | |
Twardość (Mohs) | 750 |
Moduł Younga | |
Moduł ścinania | |
Moduł masowy | |
Pęknięcie modułu | |
Współczynnik sprężystości | C11 = 230; C 12 = 42; C13 = 79; C14 = -11; C33 = 276; C 44 = 95,9 GPa |
Stała dielektryczna | 41-53 @ 298K |
Rozpuszczalność w wodzie | nierozpuszczalny |
Struktura krystaliczna | Jednokrystaliczny, syntetyczny |
Typ kryształu | trygonalny, a = 5,15 Å c = 13,77 Å nbsp] |
Plasowanie samolotów | bez rozszczepiania |
Współczynnik Poissona | |
Podanie | elektrooptyczny przełącznik Q, zintegrowane podłoże optyczne, czujnik, przetwornica częstotliwości |
Uwagi | stechiometryczne lub przystające |
Funkcja Piezoelectric Crystal LiTaO3 crystals
Doskonałe właściwości fotoelektryczne |
Wysoki próg obrażeń |
Wysoka temperatura Curie |

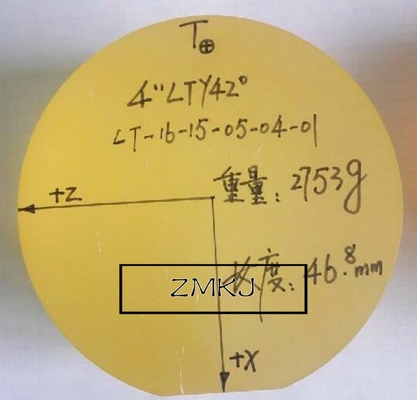

Kryształy LiTaO3 Specyfikacja w sztabkach
Średnica 50,8 mm 76,2 mm 100 mm 150 mm
Grubość 60mm 60mm 60mm 40mm
Tolerancja ± 0,3 mm
Orientacja: Y-36 °, Y-42 °, Y-112 °
Dope: często Fe, Zn, Gd
Pakowanie i dostawa
Opakowanie | produkty → pojedyncza kaseta lub 25 szt. pudełek w pokoju do sprzątania |
Wewnętrzne opakowanie → Piankowe podkładki antywibracyjne z tworzywa sztucznego na pakiet | |
Opakowanie zewnętrzne → pięciowarstwowe kartonowe pudełko z tektury falistej lub w razie potrzeby | |
Wysyłka | drogą powietrzną → UPS, DHL, Fedex, TNT, EMS, SF, itp |
