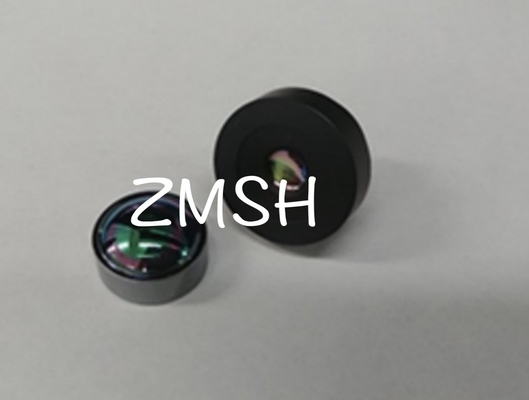

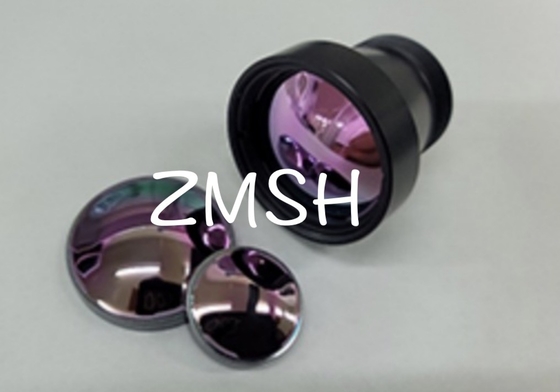

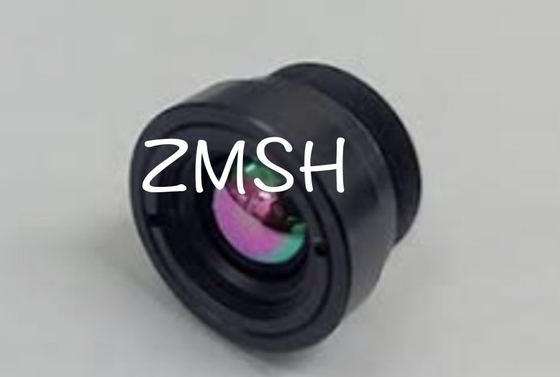

Film z tworzyw sztucznych ZnSeAthermal Night Vision Lens 8um 14um Thermal Imaging LWIR Długość ogniskowa 4mm 12mm
OpisObiektyw LWIR:- Nie.
W przypadku soczewek podczerwonych długich fal (LWIR) przedstawiono kilka wspólnych właściwości materiału:
- Odporność chemiczna: materiały soczewek LWIR zazwyczaj muszą mieć dobrą stabilność chemiczną i być odporne na substancje żrące, takie jak wilgotność, utleniacze, kwasy i bazy w atmosferze.
- Materiały optyczne: Soczewki LWIR zazwyczaj wykorzystują specjalne materiały optyczne, takie jak selenek cynku (ZnSe), siarczan cynku (ZnS), siarczan kadmu (CdS), siarczan kadmu indyju (InCdS) itp.
- Właściwości termiczne: materiały soczewek LWIR muszą mieć wysoką przewodność cieplną, aby skutecznie rozpraszać ciepło podczas użytkowania i uniknąć pogorszenia wydajności spowodowanego przegrzaniem.
- wytrzymałość mechaniczna: materiały soczewek LWIR muszą mieć wystarczającą wytrzymałość mechaniczną i twardość, aby mogły wytrzymać ciśnienie zewnętrzne, wibracje i naprężenia podczas użytkowania,i nie są podatne na pęknięcia ani deformacje.
- Wskaźnik załamania: wskaźnik załamania materiału soczewki LWIR określa prędkość i zdolność skupiania światła przez soczewkę.
Cechy obiektywu LWIR:
Soczewki podczerwone o długich falach (LWIR) mają następujące zalety:
- Wysoka przepuszczalność w podczerwieni: Materiały te mają dobrą przepuszczalność w zakresie LWIR i mogą skutecznie przesyłać promieniowanie podczerwone długowzorowe.
- Szeroki zakres długości fali: Materiały te mają szeroki zakres długości fali operacyjnej w zakresie LWIR i mogą dostosować się do wymagań dotyczących długości fali promieniowania podczerwonego w różnych zastosowaniach.
- Wytrzymałość mechaniczna i twardość: Materiały te zazwyczaj mają pewną wytrzymałość mechaniczną i twardość, mogą wytrzymać ciśnienie zewnętrzne, wibracje i naprężenia, nie są łatwe do pękania lub deformacji.
- Odporność chemiczna: Materiały te zazwyczaj mają dobrą stabilność chemiczną i są odporne na substancje żrące, takie jak wilgotność, utleniacze, kwasy i bazy w atmosferze.
- Doskonałe właściwości termiczne: materiały soczewek LWIR mają zazwyczaj wysoką przewodność cieplną, która może skutecznie rozpraszać ciepło i zapobiegać pogorszeniu wydajności spowodowanemu przegrzaniem.
Parametry techniczne soczewek LWIR:
Zakres ostrości |
40,0 mm |
Awspółczynnik odległości ogniskowej oparty na otwarciu |
f/1.18 |
maksymalny okrąg obrazu |
80,6 mm |
Falepasmo |
8-12um |
Fzakres okupacyjny |
0.1m-nieograniczona |
Totwartość |
>95% ((powietrzna powłoka AR) |
> 90% (powieka DLC) |
Zakres kąta widzenia (FOV) |
Jak poniżej |
Zestaw czujników |
Wielkość pikseli(- Tak.) |
FOV (stopień) |
H |
V |
D |
384x288 |
17 |
90 |
68.7 |
112.6 |
12 |
64.9 |
49 |
80.1 |
320x240 |
17 |
75.9 |
57.7 |
93.5 |
12 |
54.4 |
41.1 |
67.4 |
160x120 |
25 |
56.6 |
42.7 |
70.1 |
17 |
38.8 |
29.2 |
48.3 |
ZastosowanieObiektyw LWIR:
Materiały do soczewek z długich fal podczerwonych (LWIR) są szeroko stosowane w następujących zastosowaniach:
- Kosmiczne: Soczewki LWIR mają również zastosowanie w sektorze lotniczym do wykrywania podczerwieni, śledzenia celów, nawigacji i systemów sterowania.
- Obrazowanie termiczne: Soczewki LWIR są często stosowane w systemach obrazowania termicznego do wykrywania i wyświetlania rozkładu energii cieplnej obiektów.
- Monitorowanie środowiska: Soczewki LWIR mogą być stosowane do monitorowania środowiska, takich jak monitorowanie temperatury atmosferycznej, temperatury powierzchni, temperatury oceanu itp.
- Pomiar temperatury w podczerwieni: Ponieważ soczewka LWIR może odbierać promieniowanie podczerwieni, jest szeroko stosowana w dziedzinie pomiaru temperatury przemysłowej.
- Militarne i bezpieczeństwa: soczewki LWIR są szeroko stosowane w obszarach wojskowych i bezpieczeństwa do obserwacji widzenia nocnego, wykrywania i identyfikacji celów, urządzeń do obrazowania termicznego itp.
- Diagnoza medyczna: Technologia obrazowania termicznego podczerwonego w dziedzinie medycyny może być wykorzystywana do diagnozowania i monitorowania chorób.
Częste pytania:
P1: Jaką markę nosi obiektyw LWIR??
A1:Obiektyw LWIR jest produkowana przez ZMSH.
P2: Jaka jest średnicaObiektyw LWIR?
A2: średnica/Obiektyw LWIRjest dostosowany.
P3: Gdzie jestObiektyw LWIROd kogo?
A3:Obiektyw LWIRjest z Chin.
P4: CzyObiektyw LWIRCertyfikat ROHS?
A4: Tak,Obiektyw LWIRposiada certyfikat ROHS.
P5: IleObiektyw LWIRMogę kupić raz?
A5: Minimalna ilość zamówieniaObiektyw LWIRTo 25 sztuk.
